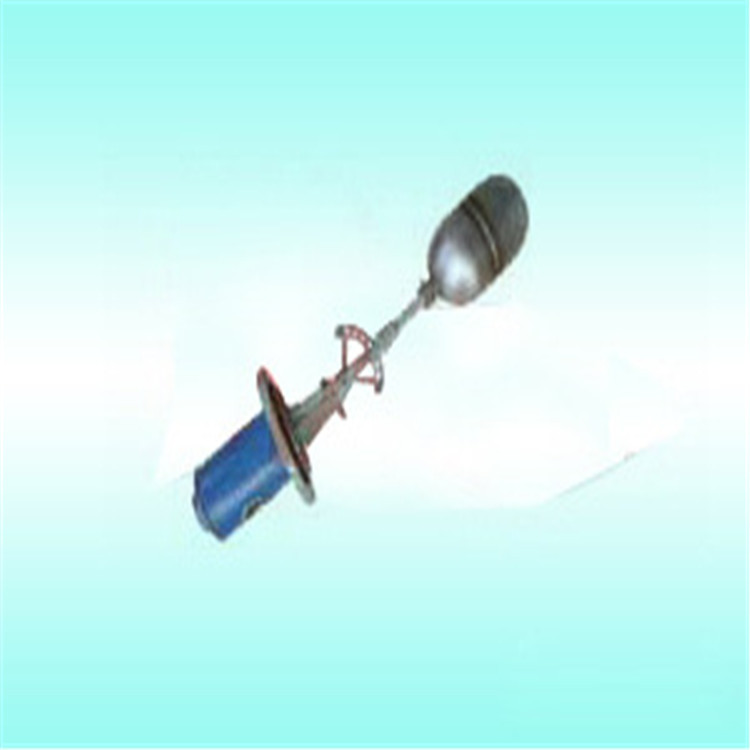

UQK浮球液位控制器也稱為浮球液位開關，其是一種最為簡單實用的液位控制開關。根據其安裝形式可分為側裝型（側麵水平安裝）和頂裝型（頂部垂直安裝）。同時，BUQK-01、02、03浮球液位控制器為防爆型浮球液位控制器，而且可以承受最高為4MPa壓力。特別適用於易燃易爆密閉高壓場合液位控制或報警。
一、UQK浮球液位控制器工作原理及用途用途：UQK型（UQK-01,UQK-02,UQK-03）浮球液位控制器適用於工業生產過程中敞開或密封容器內液位開關的控制。當液位達到高低極限時，繼電器觸點可作為信號報警裝置或電動泵等線路中的開關。原理：UQK型浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成。 當被測液位升高或降低時，浮球1隨之升降，使其端部的磁鋼2上、下擺動，通過磁力作用，推斥安裝在外殼3內相同磁極的磁鋼4上、下擺動，其另一端的動觸點5便在靜觸頭1-1及2-2間連通或斷開。
二、技術參數普通浮球液位控制器型號 動作界限（毫米） 整定方式 安裝方式
UQK-01 10 不可調 水平
UQK-02 25～550 有級調整 水平
UQK-03 8～1000 列級調整 垂直
2-工作壓力：1MPa（銅），0.3MPa（鋁）3-工作溫度：150℃4-電源及觸點容量：交流220V，220VA 直流100V，150W5-重量：4-6公斤防爆型浮球液位控制器BUQK-01、02、03浮球液位控制器
控制范圍：UQK-01-B 8mm UQK-02-B 25-550mm UQK-03-B 8-1000mm
介質溫度：≤160℃ 工作壓力：≤4MPa
觸頭容量：AC 220V 220VA,DC 24~100V 150VA
適用於易燃易爆場合的液位控制或報警。防爆等級：dIIBT4
三、安裝和使用1、UQK型浮球液位控制器采用非標準凸麵法蘭與被控容器相連接，用戶在安裝時，應根據圖示。凸麵法蘭尺寸配置相應的凸緣。2、UQK-01型及UQK-02型浮球液位控制器為水平方向的安裝形式，UQK-03型浮球液位控制器為垂直方向的安裝形式。3、UQK-03型浮球液位控制器的安裝時,因為其浮球直徑大於法蘭孔直徑,故容器蓋應為可以拆裝
4.UQK-02型浮球液位控制器的動作范圍的整定屬有級調整，最大動作范圍為550毫米。
動作范圍調整方法:在使用時可以通過調節位於扇形杠桿上的上-下二定位螺釘相對位置（改變浮球擺動角）或拆下開口銷接換不同長度的連桿（改變浮球擺動半徑）來達到。
5、UQK-03型浮球液位控制器的動作范圍的整定屬無級調整，最大動作范圍為1000毫米。
動作范圍調整方法：在使用時通過改變浮球導向桿上-下二定位螺釘的相對位置及杠桿上平衡塊來達到。6. UQK型浮球液位控制器是非防水型結構，不宜在室外露天場合使用。7. UQK型浮球液位控制器安裝時應在金屬外殼可靠接地（一般可接在法蘭上）以確保用電安全。8.被控介質不應含有導磁雜質,並且液麵的波動頻率不能太大。
四、UQK型浮球液位控制器接線規格尺寸
5、UQK-03型浮球液位控制器的動作范圍的整定屬無級調整，最大動作范圍為1000毫米。
動作范圍調整方法：在使用時通過改變浮球導向桿上-下二定位螺釘的相對位置及杠桿上平衡塊來達到。
