基本配置

型號

NVC1000

基座立柱材質

高精度花崗巖

測量行程

1000 X 800 X 250mm

整機尺寸

1530 X 1066 X 1958mm

XYZ導軌

高精度線性滑軌

傳動方式

高精度滾珠絲桿傳動機構

操作方式

自動

馬達控制方式

智能一體化（鼠標、搖桿）控制

軟件配置

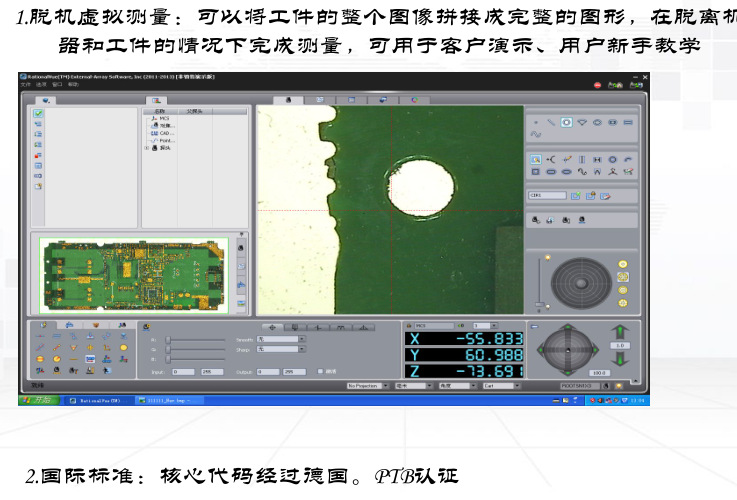

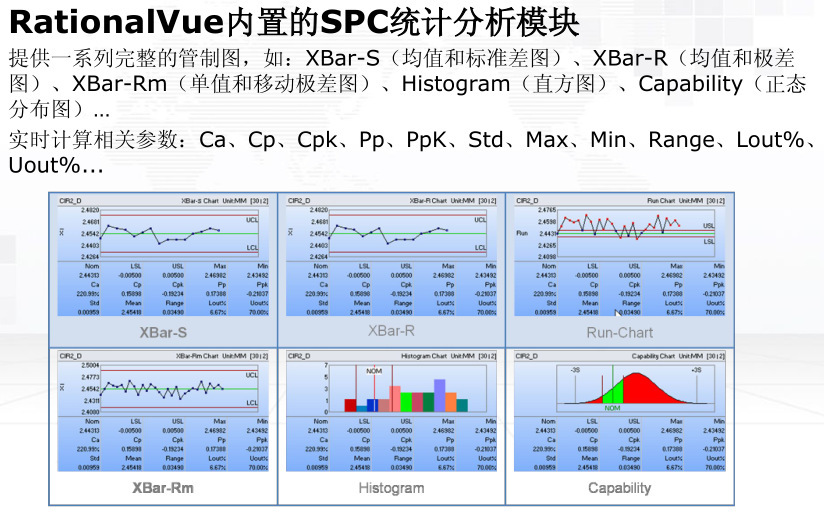

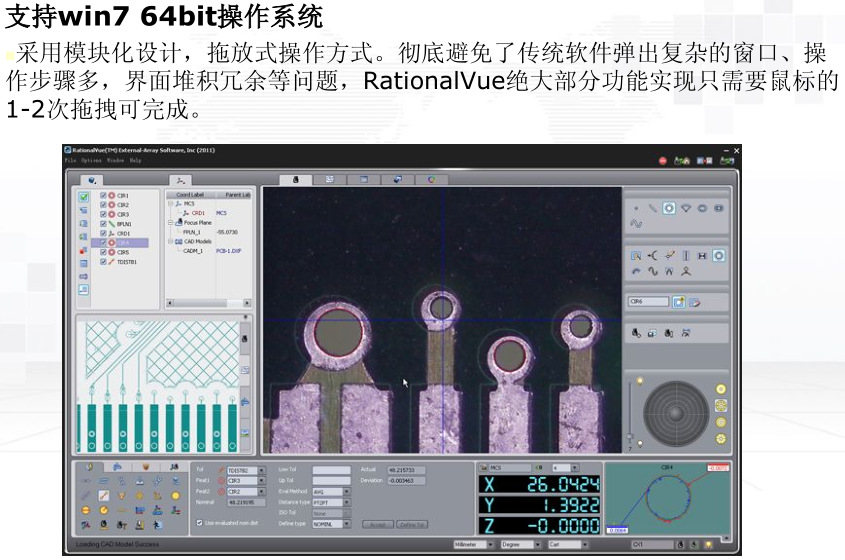

Rationalvue軟件

整機重量

1200 Kg

機臺承重

50 KG

影像系統

CCD

SONY高清晰彩色CCD

鏡頭

美國原裝Navitar全自動變焦鏡頭 6.5:1

放大倍率

光學放大倍率：1X-6X 影像放大倍率：30X-150X

上表麵燈

LED白色（三基色可選）四十相分區控制

下輪廓燈

LED白色（三基色可選）近平行光

技術參數

光學尺解析度

1.0 µm（0.5 µm可選）

XY 精度

E2 = (4.5+L/200) µm

XY 重復性

< 4.5 µm

X軸檢測速度

150 mm/s²

Y軸檢測速度

130 mm/s

Z軸檢測速度

100 mm/s

聯軸器

中日合資 LK5-C26

讀數卡

美國雷賽 7480型

運動卡

美國雷賽 1240型精密量機專用控制卡

環境要求

基本要求

溫度20±5ºC, 濕度45-75%

供電電源

110V-220V±10% 50/60Hz
