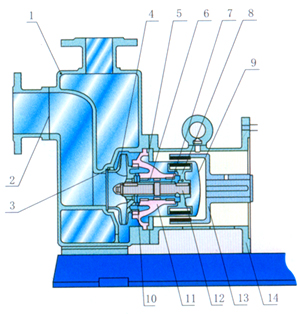

ZCQ磁力泵;ZCQ磁力泵 產品概述 ZCQ型自吸式磁力泵,(以下簡稱自吸泵)是根據眾用戶的要求,在CQ型磁力泵的基礎上吸取國外最新技術,並經過本廠工程技術人員反復研究試驗而成功的新產品,其性能達到國外同類產品九十年代先進水平。該泵以靜密封取代動密封,使泵的過流部件處於完全密封狀態,徹底解決瞭其它泵機械密封無法避免的跑、冒、滴、漏之弊病,泵體及過流部件的材料均采用瞭耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造,即有CQ型磁力驅動泵的功能,又集自吸於一身,不需底閥和引灌水、自吸高度4米。 ZCQ型自吸式磁力泵主要特點 ZCQ型磁力自吸泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便,可廣泛用於石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體,以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送。因此,它是有廣泛的用途,我們真誠地向用戶推薦這種產品。 ZCQ型自吸式磁力泵型號意義 ZCQ型自吸式磁力泵結構簡圖:
安裝和使用 1、開箱後檢查泵銘牌,校對自吸泵產品主要參數是否與使用要求相符。 2、自吸泵應水平安裝,泵體不得承受管路重量。 3、泵與管路應保持良好的密封。 4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象,各緊固體要牢固。 5、擰開泵上方的加水螺栓,加入儲液水少於泵體容積的三分這二,旋緊螺栓。 6、接上電源試轉一下,從電機端看,運轉是否與泵轉向標記一致。 7、泵停止工作前,先關閉排出閥門,再關閉電源,最後關閉吸入管閥門。 ZCQ型自吸式磁力泵使用註意事項 1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空動轉,同時避免在工作中 途停電後再啟動時所造成時空載運轉。 2、被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾 器。 3、泵在使用中環境溫度應小於40℃,電機溫升不得超過75℃。 4、被輸送的介質及其溫度應在泵材允許范圍內(詳見附表)。金屬泵的使用溫度<100℃, 被輸送的介質比重≤1.3;介質比重<1.3時,將影響技術性能。 5、對於輸送液為易沉淀結晶的介質,使用後應及時清洗,排凈泵內積液。 6、自吸泵運行500小時後,應拆檢軸承和端麵動環的磨損情況,若軸承和軸套的間隙大於0.5 ~1mm,葉輪軸向竄動0.5~2mm時,應更換軸承和軸向動環。
ZCQ型自吸式磁力泵故障原因及解決方法 故障形式 | 產生原因 | 排除方法 | 自吸式磁力泵不出水 | a、水泵反轉 | 改變電機接線 | b、進水管道漏氣 | 杜絕漏氣 | c、泵腔蓄水太少 | 增加蓄水量 | d、電壓太高,啟動時聯軸器打滑 | 調正電壓 | e、吸程太高 | 降低砂安裝位置 | f、閥門沒有打開 | 校正或更改閥門 | 自吸式磁力泵流量不足 | a、吸入管徑太小或淤塞 | 調換進水管 | b、葉輪流道阻塞 | 清洗葉輪 | c、揚程過高 | 開大出水閥 | d、轉速不夠 | 恢復額定轉速 | 自吸式磁力泵揚程過低 | a、流量過大 | 關小出水閥 | b、轉速太低 | 恢復額定轉速 | 自吸式磁力泵噪音太大 | a、軸嚴重磨損 | 更換泵軸 | b、軸套嚴重磨損 | 更換軸套 | c、驅動磁鋼杯與隔離套接觸 | 拆除泵頭重新組裝 | d、密封環與葉輪研磨 | 更換止推環、密封環 | 自吸式磁力泵漏液 | O型密封圈損壞 | 更換O型密封圈 |
ZCQ型自吸式磁力泵性能參數表
型 號 | 口徑 | 揚程 m | 流量 L/min | 電機功率 KW | 轉速 r/min | 電壓 V | 自吸性能 m/3分 | 進口 mm | 出口 mm | ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 | ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 | ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 | ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 | ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 | ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 | ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 | ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 | ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 | ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 | ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 | ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 | 註:泵體材質不銹鋼(1Cr18Ni9Ti) |

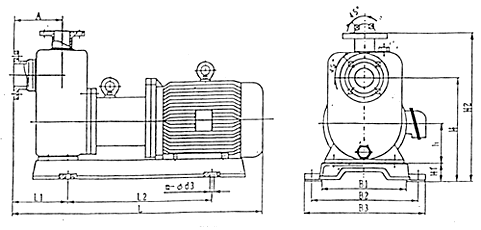

ZCQ型自吸式磁力泵安裝尺寸圖
ZCQ型自吸式磁力泵尺寸表
型號 | A | B1 | B2 | B3 | h | H | H1 | H2 | L | L1 | L2 | m-Φd | ZCQ20-15-110 | 90 | 150 | 198 | 225 | 60 | 225 | 54 | 315 | 410 | 90 | 210 | 4--Φ18 | ZCQ25-20-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4--Φ12 | ZCQ32-25-115 | 100 | 180 | 250 | 280 | 80 | 240 | 60 | 350 | 550 | 120 | 285 | 4--Φ12 | ZCQ32-25-145 | 105 | 180 | 250 | 280 | 80 | 255 | 60 | 360 | 555 | 130 | 285 | 4--Φ12 | ZCQ40-32-132 | 105 | 200 | 270 | 310 | 90 | 265 | 60 | 375 | 610 | 130 | 350 | 4--Φ14 | ZCQ40-32-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4--Φ14 | ZCQ50-40-145 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4--Φ14 | ZCQ50-40-160 | 115 | 260 | 320 | 360 | 112 | 295 | 60 | 420 | 685 | 170 | 305 | 4--Φ14 | ZCQ65-50-145 | 145 | 280 | 345 | 390 | 132 | 315 | 60 | 440 | 760 | 210 | 360 | 4--Φ16 | ZCQ65-50-160 | 150 | 280 | 345 | 390 | 132 | 345 | 60 | 475 | 775 | 185 | 360 | 4--Φ16 | ZCQ80-65-125 | 170 | 280 | 345 | 390 | 132 | 446 | 60 | 510 | 80 | 220 | 360 | 4--Φ16 | ZCQ80-65-160 | 180 | 350 | 420 | 470 | 160 | 480 | 100 | 650 | 1000 | 270 | 390 | 4--Φ18 |

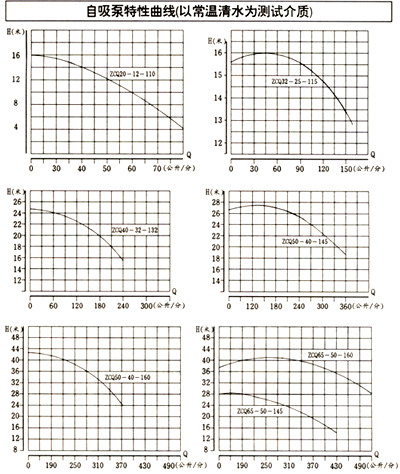

ZCQ型自吸式磁力泵性能曲線圖
ZCQ型自吸式磁力泵裝置實例
|
