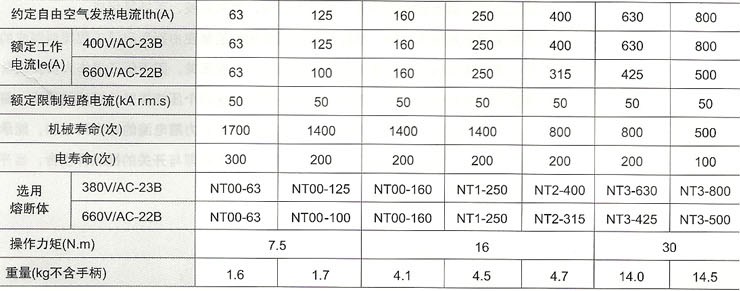

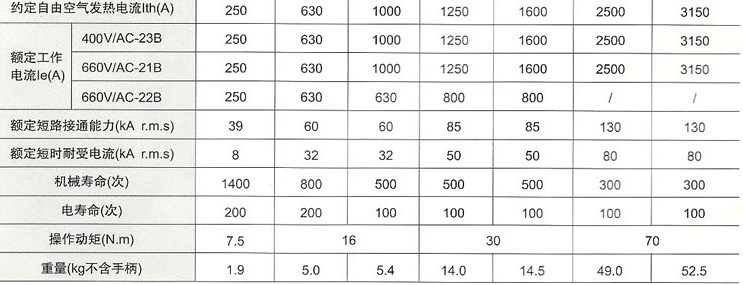

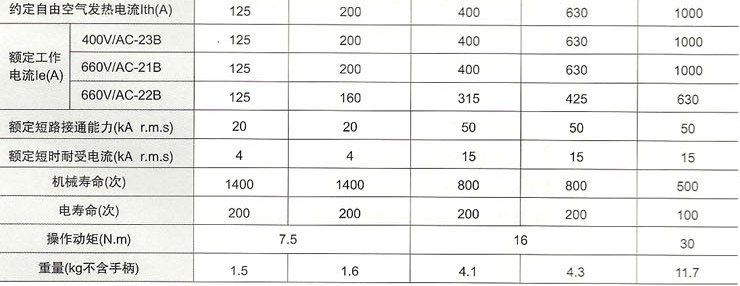

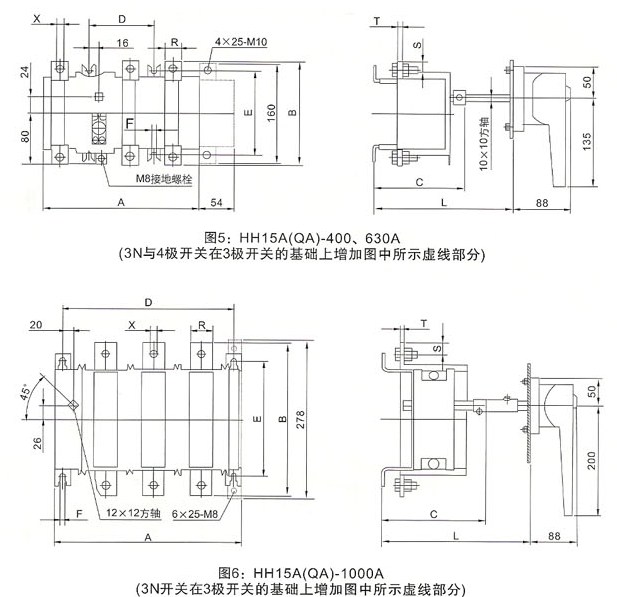

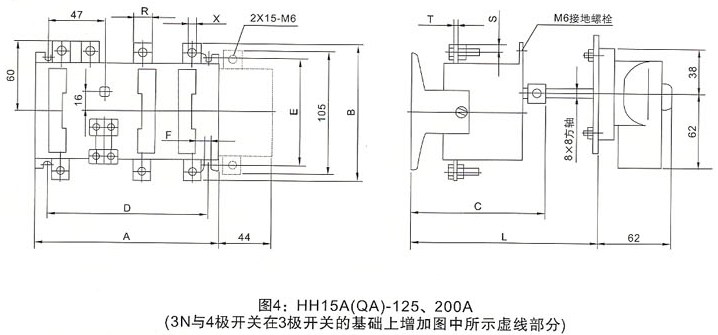

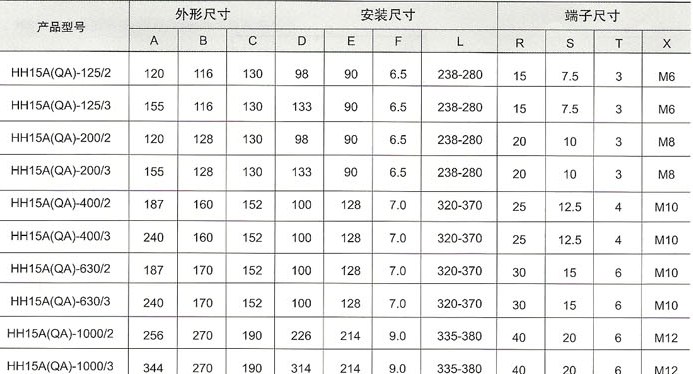

HH15隔離開關熔斷器組

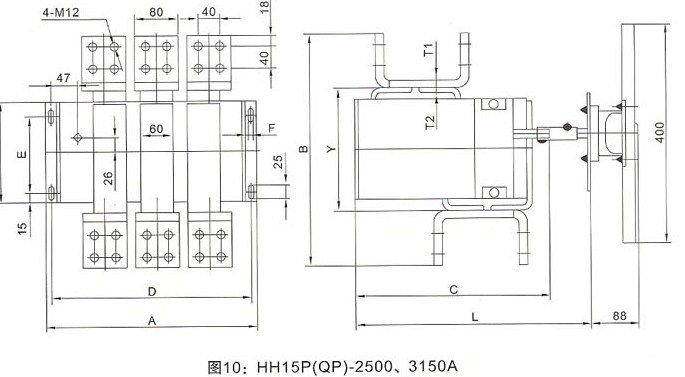

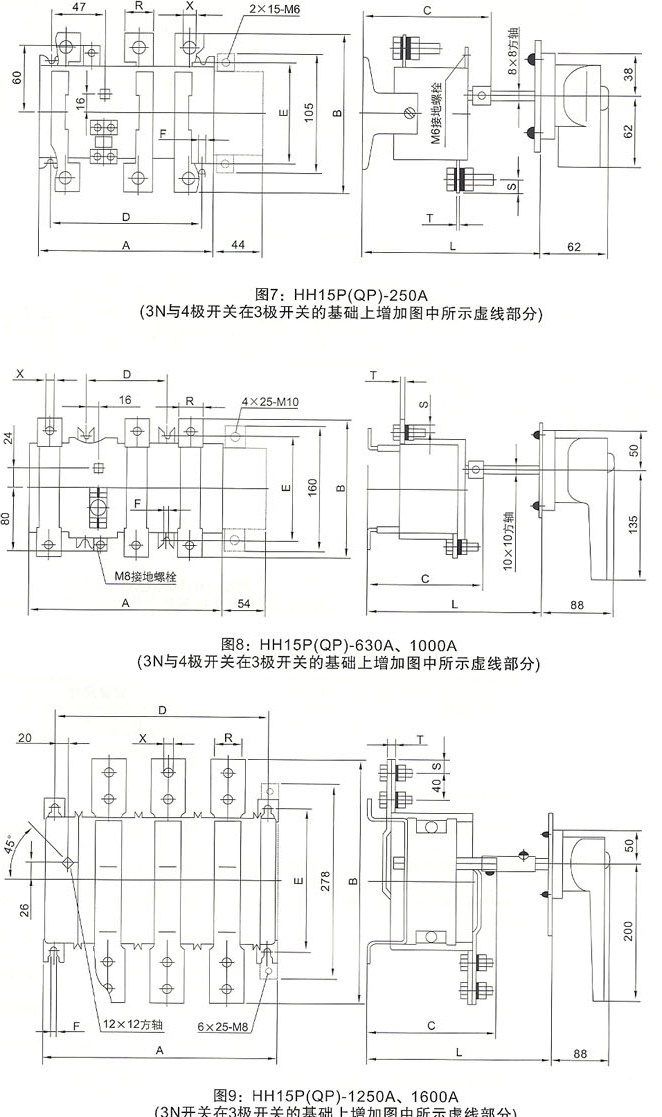

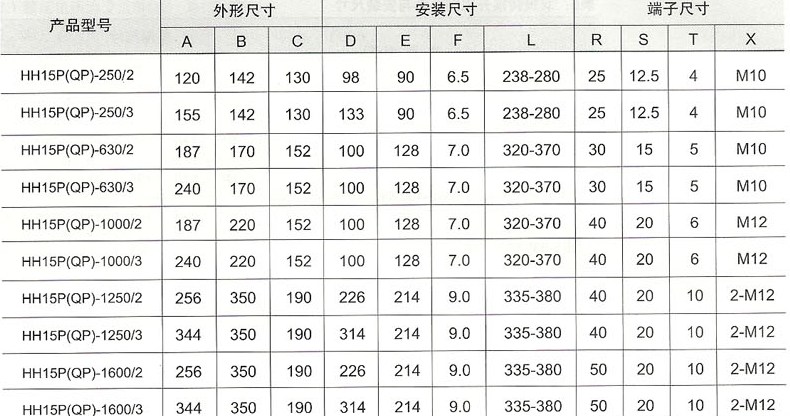

4.HH15P(QP)-2500、3150A的外形與安裝尺寸(見圖10、表7)

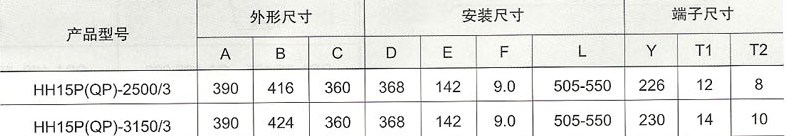

表7HH15P(QP)-2500、3150A隔離開關的外形與安裝尺寸

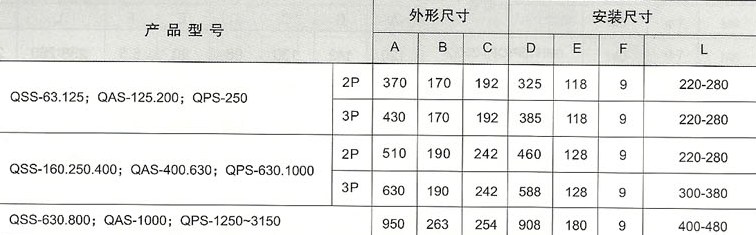

5.雙投轉換開關由兩臺鄉音的單投開關在底板上左右並排組裝而成，其外形與安裝尺寸(見表8)

表8：雙投轉換開關的外形與安裝尺寸

七：安裝與調整

1.安裝深度

安裝深度指安裝板(腳)至麵板表麵的距離，安裝尺寸中“L”，為開關出廠時正常給定的安裝深度，若用戶要求“L”以外的安裝深度時，請在訂貨時說明。

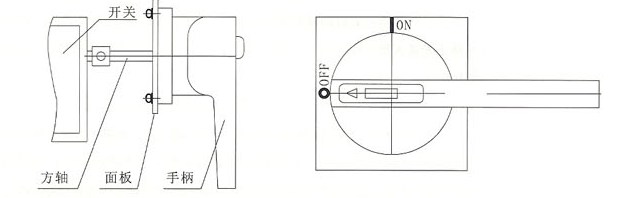

2.安裝順序

如圖所示，開關安裝順序為：開關本體→操縱方軸→櫃門麵板→操作手柄，安裝時手柄應處於水平位置，並指示“0”位。

3.調整方軸的深度

根據開關到櫃門麵板的距離，在安裝深度L值的范圍內調整方軸的深度(若距離較小，低於L值中最小值，可將方軸據掉一部分)，調定後鎖緊固定螺栓。

4.安裝手柄

根據方軸的軸中心或通過開關外形與安裝尺寸的計算，確定手柄的安裝中心位置，並按麵板開孔尺寸(見圖12)

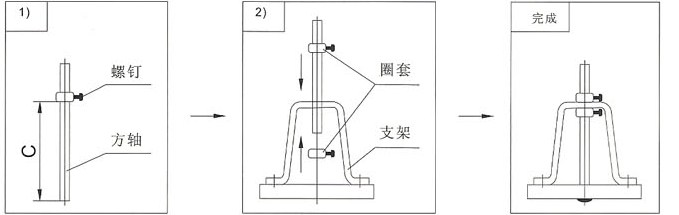

5.雙投轉換開關中方軸的裝配

如圖所示

1)將一圈套套在方軸上，並保證尺寸C不小於表8中C值，然後擰緊圈套上的緊固螺絲；

2)將方軸垂直穿入支架中心孔，把另一圈套自下向上套入方軸，再將方軸下端穿入齒輪孔，然後將下圈套端麵貼近支架中心孔下端麵後擰緊螺釘。

(註意裝配前應使兩邊開關均處於斷開“0”位置)

八：使用與維護

1.HH15隔離開關熔斷器組應水平安裝，安裝前應使開關處於斷開位置。對於QSA、QSS系列開關，應配用NT型熔斷器，其性能應符合GB13539.1和GB13539.2的要求，且所配熔斷器應具有相應的額定電流和短路分斷能力。當開關用於電動機電路時，允許熔斷器額定電流大於開關的約定發熱電流。

2.首次使用QSA、QSS系列開關時，應先將配套的絕緣隔板依次插好，再裝入熔斷器並插入到位。

3.順時鐘旋轉操作手柄，可使開關閉合；逆時鐘旋轉操作手柄，可使開關斷開。每次操作前，應註意開關的指示狀態：在分斷位置0時，開關隻能順時鐘操作使其閉合：在閉合位置I時，開關隻能逆時鐘操作使其斷開。

4.開關的操作手柄及其機構具有保護功能；開關閉合時，櫃門不能打開，櫃門打開時，開關不能閉合。

5.為防止無關人員的誤操作，不管開關處於什麼位置，都可用掛鎖鎖住：將手柄上方顏色不同的聯鎖件拉出用掛鎖鎖住，手柄便不能再轉動。

6.櫃門的緊急開啟：當由於某種原因，開關閉合後手柄再無法轉到分斷位置，同時櫃門也不能打開時，則用直徑小於2.5mm的鋼絲頂進方形手柄座側麵的一個小圓孔內，使鋼絲推動手柄中的固定板並同時開門，櫃門便可打開。

7.開關可裝1～2個輔助開關，每個輔助開關具有一常開一長閉兩組觸頭，對於QSA-63~400、QA-125~630、QP-250-1000，輔助開關直接裝在開關麵板上的支持件上；對於QSA-630、800、QA-1000、QP-1250-3150，輔助開關裝在開關的兩側麵上，並用固定片將其固定。
