南方車床結構特點： 1）主軸平麵軸承采用NSK（日本精工）軸承 2）皮帶傳動軸承采用NSK（日本精工）軸承 3）主軸箱齒輪低噪音（采用數控蝸桿磨齒機磨齒） 4）床身淬火硬度在HRC52℃以上 5）照明裝置采用臺灣石英燈 6）主電機采用出口電機 7）導軌精度采用日本富士廠導軌磨床加工保證 8）采用臺灣和國產名牌加工中心進行箱體加工 |
|

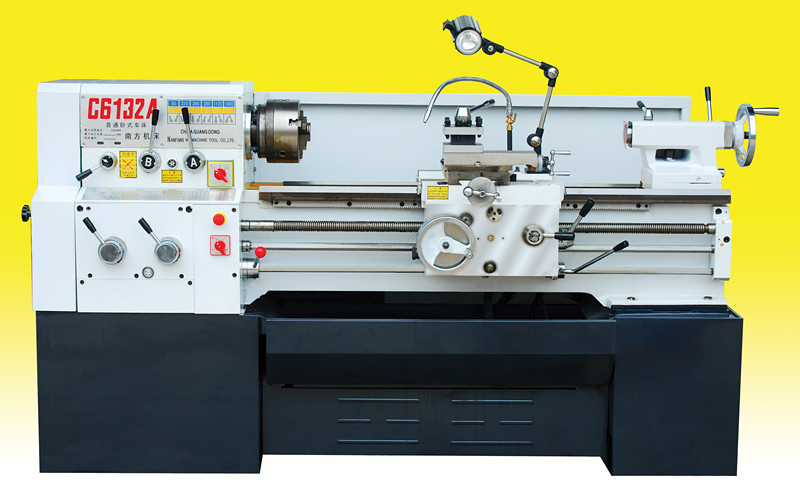

規格 | C6132A/C6232A | C6140A/C6240A | |
床身最大工件回轉直徑 | 350mm | 400mm | |
最大工件長度 | 750mm、1000mm | ||
床身導軌寬度 | 290mm | ||
加工最大直徑在床身上 | 350mm | 400mm | |
加工最大直徑在刀架上 | 190mm | 240mm | |
刀架縱向最大行程 | 630mm、880mm | ||
刀架橫向最大行程 | 200mm | ||
棒料直徑 | 45mm | ||
馬鞍槽內最大工件回轉直徑 | 520mm | 580mm | |
花盤前馬鞍有效長度 | 200mm | ||
主軸中心高 | 175mm | 202mm | |
主軸頭連接 | C6 | ||
主軸通孔直徑 | 46mm | ||
主軸內孔錐度 | MT6 | ||
主軸轉速范圍 | 25～1600r/min 12級 | ||
頂尖套內孔錐度 | MT4 | ||
頂尖套最大移動量 | 130mm | ||
橫向最大移動量 | ±10mm | ||
主電機型號 | YD132M-8/4-B5 3/4.5KW | ||
主傳動三角皮帶型號及條數 | 4-A-1900mm、4-A-2000mm | ||
外形尺寸 （長×寬×高） | 750mm | 1950×900×1200mm | 1950×900×1250mm |
| 1000mm | 2200×900×1200mm | 2200×900×1250mm |
| 1500mm |
|
|
機床凈重kg | 750mm | 1300kg | 1350kg |
| 1000mm | 1400kg | 1450kg |
| 1500mm |
|
|
