    廠傢直銷優質:重型剪板機 高精度剪板機 液壓擺式剪板機
    商品代碼: 3887529
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    背影圖片

    折彎機模具

    液壓擺式剪板機性能與特點   欲瞭解更多請點擊點擊這裡給我發消息 :3498662

    ★第二代液壓剪板機。

    ★機架、刀架采用整體焊接,經振動消除應力,精度保持性好。

    ★采用先進的集成式液壓系統,可靠性好。

    ★采用三點支撐滾動導軌,消除支撐間隙,提高剪切質量。

    ★刀片間隙手輪調整迅速、準確、方便。

    ★矩形刀片。四個刃口均可使用,使用壽命長。

    ★剪切角可調,減少板料扭曲變形。

    ★上刀架采用內傾結構,便於落料,提高瞭制作的精度。

    ★具有分段剪切功能。

    ★機動後檔料,數字顯示。

    液壓擺式剪板機的主要部分及結構說明  欲瞭解更多請點擊點擊這裡給我發消息 :3498662

    1、機架:由鋼板焊接成框形結構,具有良好的剛性和穩定性,兩油缸安裝在固定機架的兩側頂端,驅動上刀架上下往復運動;工作臺麵上設有輔助刀座,便於下刀架作微量調節,工作臺麵上裝有送料球,操作輕便。

    上刀架的導向為滾動導軌,安裝在前支承軸上的蝶形彈簧經預壓使滾動導軌的間隙得以消除,從而達到無間隙運行,機床精度得以保證和提高。

    2、刃口間隙調整裝置

    裝在刀架後上方的支承輥為偏心軸,調節偏心軸旋轉,使刀架向前或向後擺式,從而達到上下刀片間隙的調整。

    機床裝有刻度盤,該刻度盤上的數值為被剪板料的厚度,用戶可按板厚在刻度盤直接讀取。

    3、壓料裝置

    由安裝在機架前橫梁上的一組壓料缸組成,壓料油缸進入壓力油後,壓料頭在克服彈簧的拉力後下壓,壓緊板料,在剪切完成後借助於彈簧拉力復位。壓料力的大小隨被剪板料的厚度而增減。

    4、前、後擋料

    前擋料:裝在工作臺麵上,用標尺指示數值,調節裝在左右托架上的活動擋塊達到所需的數值即可。

    後擋料:裝在上刀架的橫板下方,隨上刀架上下運動,後擋料的調節由電機驅動,在操作麵板上按鈕“+”或“-”,即達到後擋料板的前後位置調節,後擋料的位置數值由控制麵板上的計數器顯示。

    後擋料電動,調節范圍為20800mm,可在此范圍內任意調節。

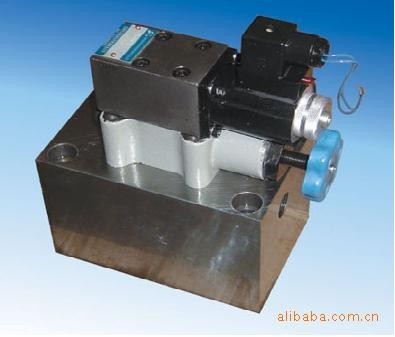

    5、液壓系統:由控制閥組、油泵、油缸、蓄能器、壓料缸、組合油路等組成。整個系統結構合理、噪聲低,運行順暢,安全性能好。

    6、電氣部分:由控制電器櫃、中間連接線、控制麵板和主、副電機、腳踏開關等裝置組成,安全系數高,整體性能優良。
