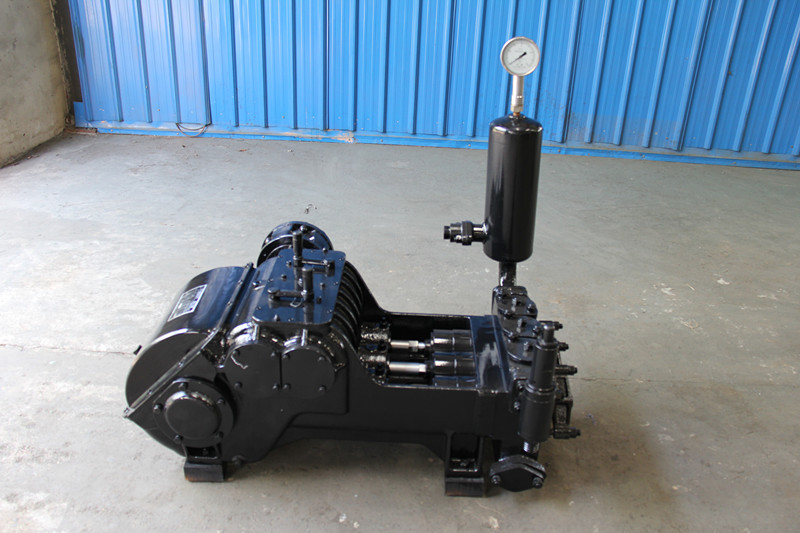

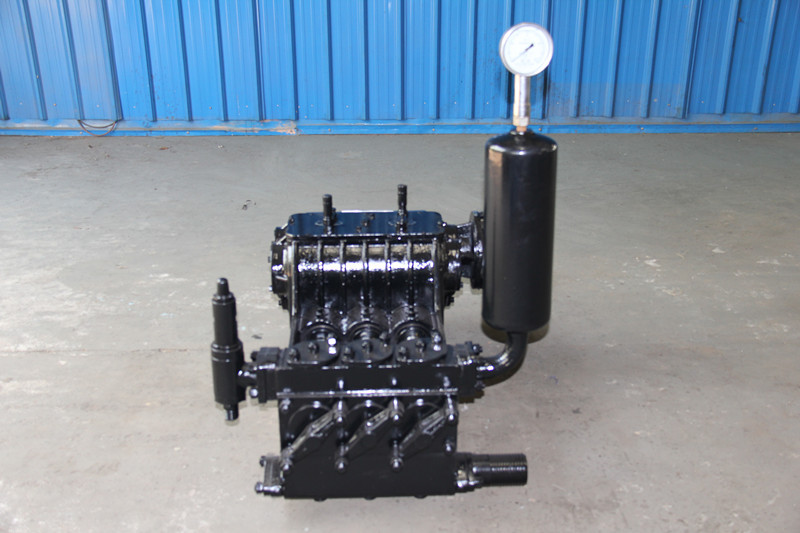

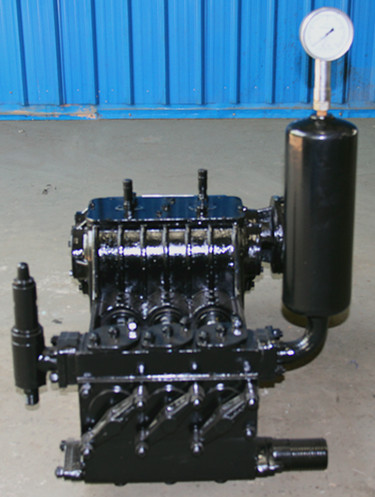

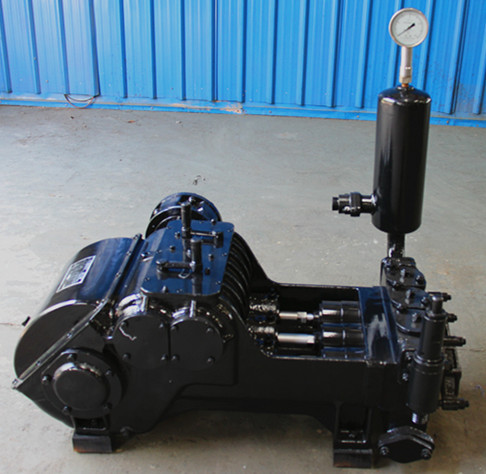

BW-400H型泥漿泵整機由泵頭((B400-01-00)、泵體(B400H-02-00)、離合器(B400-03-00)、防護罩(B400-04-00)、泵架(B400A-05-00)、空氣室和壓力表(B400-06-00)、安全閥(B400-07-00)、三通(B250-06-00)、濾水器(B250-07-00)等九大部件組成。

1、泵頭部件

泵頭(B400-01-04)為高強度灰鑄鐵件,具有三個彼此隔開的水缸,三缸有共同的吸水室和排水室。吸水室兩側腰形法蘭，一端裝進水管接頭（B250-01-17）聯接吸水軟管和濾水器（B250-07-00）；另一端裝註水漏鬥（B400-0110-00）作灌引水用。排水室兩側方形法蘭，一端裝空氣室和壓力表（B400-06-00）另一端裝安全閥（B400-07-00）。

泵頭內裝有六個進排水閥座（B400-01-03）和六個鋼球（φ42.863GB/T308-1989），閥的升程控制在6~7㎜左右，進水閥升程由進水導向套（F250-0106A-00）限位，排水閥升程由閥蓋（B400-01-01）及排水導向套（B250-0102A-00）限位。

 2、泵體部件

泵體（B400-02-32）為稀土鎂球墨鑄鐵件，內裝輸入軸、變速軸、中間軸、六個齒輪、兩個二聯齒輪組成的變速機構和曲柄連桿機構，以及活塞等，為本泵的主體部件。

輸入軸（B400-02-40）為空心軸，支承在32310E和30310E滾動軸承（GB297-1994）上，裝有變速齒輪1（B400-02-42）和齒輪2（B400-02-49），一端與皮帶輪離合器聯接。

3、離合器部件

離合器與鑄鐵的三角皮帶輪（B400-03-06）組裝在一起，由裝在泵體上的帶軸蓋（B400-03-01）支撐，是一種乾式平麵磨擦離合器。當離合器磨擦片總成（B400-0303-00）被具有12 個彈簧（B400-03-15）力量的壓盤（B400-0308-00）壓緊在皮帶輪上時，通過齒盤（B400-03-02）帶動泵體的輸入軸運轉。而當長頂桿將推盤（B400-03-09）頂起時，使得杠桿（B400-03-10）將壓盤抬起，彈簧被壓縮，致使磨擦片總成脫開，皮帶輪即空轉。離合器的離合是由安裝在泵體上的離合手柄來控制的，手柄向上離合器脫開，手柄向下則結合。

4、防護罩部件

防護罩為整體組焊件，由冷軋鋼板焊接而成，主要起安全保護作用，防止異物被轉入三角皮帶內，它分別固定在泵架、動力端底架和泵體上。

5、泵架部件

 泵架也是整體組焊件，由槽鋼等焊接而成，是泵體和動力端的共用底座，槽鋼上焊有圓鋼管，供運輸時系鋼絲繩用。

6、空氣室及壓力表部件

  空氣室（B400-0601-00）是利用空氣的可壓縮性（液體是可壓縮的，但相對空氣而言視為不可壓縮物體）來調節三缸單作用往復泵流量的不均勻性，從而達到泵的壓力比較均勻。空氣室的上端裝有抗震壓力表（KBY-IA），表的量程為0～16Mpa。空氣室下端進水接頭（B400-0601-06），與泵頭的排水室法蘭聯接，中間的排水接頭（B400-0601-04）與三通聯接。

7、安全閥部件

  安全閥為能自動開閉的差動彈簧式，它裝在泵頭排水室法蘭上。當鉆孔倒塌或發生卡鉆事故時排水突然堵塞，或開動泥漿泵時沒有將三通回水管打開等情況下，壓力突然增加，此時安全閥能自動開啟釋放壓力，起到安全保護作用。

安全閥的閥體（B400-07-01）下端裝有直徑為24毫米溢流孔的閥座（B400-07-02）和回水管接頭（B400-07-03），閥座溢流孔上裝有閥桿（B400-07-04），閥桿與閥體間有X型密封圈（B400-07-06）防止泥漿串入上麵彈簧套（B400-07-10）內，套內彈簧（B400-07-08）壓縮位置，是根據泵的最大額定壓力，用上部的閥蓋之調節螺桿來校準，並用螺母鎖緊。

當排水管路中壓力超過安全閥校準的額定壓力時，安全閥自動打開,沖洗液在壓力作用下湧出溢流孔,通過回水管接頭及軟管(φ38mm夾佈壓力膠管)流回水池,直到排水管中壓力低於安全閥的額定壓力,此時閥桿在彈簧力作用下自動將溢流孔堵住,沖洗液停止外溢。

請用戶註意，由於本泵具有八擋流量，而各擋流量額定壓力不同，校準的壓力隻是最小低速擋(66min^-1)的最高額定壓力，所以用戶在使用高速擋（180 min^-1、129 min^-1和92 min^-1）時，還必須註意壓力表的指示壓力，使其不得超過各擋的額定壓力值。

 8、三通部件

   三通的作用主要是在開泵前，將排水管路關閉，回水管路打開達到減輕起動負荷的目的，待運轉正常後再逐漸關閉回水管路至安全關死，使沖洗液全部從排水管路輸送沖洗液至鉆孔內。另一個用途是起卸荷作用，即在起鉆停泵前，將排水管路關死，回水管路打開，把具有一定壓力的沖洗液放回水池內。提請用戶註意，絕對禁止把三通用著調節流量，否則三通很快損壞，並破壞泵的性能。

   三通的下殼體（B250-06-09）兩側法蘭，一側接空氣室的排水接頭，另一側接排水管接頭（B250-06-07）及排水軟管（φ51㎜兩層鋼絲高壓膠管），它的上端裝上殼體（B250-06-04），兩者之間裝有作回水閥門用的閥座（B250-06-08）和閥（B250-06-10）。上殼體的一側法蘭接回水軟管的接頭與排水管接頭（B250-06-07）相同，上端裝有密封圈座（B250-06-05）、B型、V型密封圈（HG4-337-66）、密封圈蓋（B250-06-06）和密封圈螺母（B250-06-03）等，回水閥門由手把（B250-06-01）旋轉螺桿（B250-06-02）來控制，手把順時針方向旋轉則回水量減少，反時針方向旋轉則回水量增加。

  9濾水器部件

   濾水器的作用是防止大顆砂粒或其它雜物進入泵內引起進排水閥門等工作不正常，而且要確保濾水器不被泥團、雜草、樹葉等堵塞。

   濾水器上端的濾水器外殼（B250-07-01）與進水軟管聯接，下端有過濾罩（B250-0706-00）起過濾作用。兩者之間有閥座（B250-07-04）和活閥（B250-07-03）裝置，當泵工作時活閥在柱塞運動產生的真空吸入作用下自動打開，使沖洗液進入進水管路，當泵停止工作時，活閥在進水管內沖洗液重力作用下自動關閉，在下次泵開動時減少空吸作用。
