C146系列矩形重載連接器,應用於機車,高壓開關,紡機,機床,熱流道及自動化等行業:
·額定電壓:250~1000V
·額定電流:10~70A
·3,7,10,16,24,40,46,64,128,280芯等多種芯數
·螺紋接線和壓接接線
·防護等級:IP65/IP68
品牌：安費諾（德國）

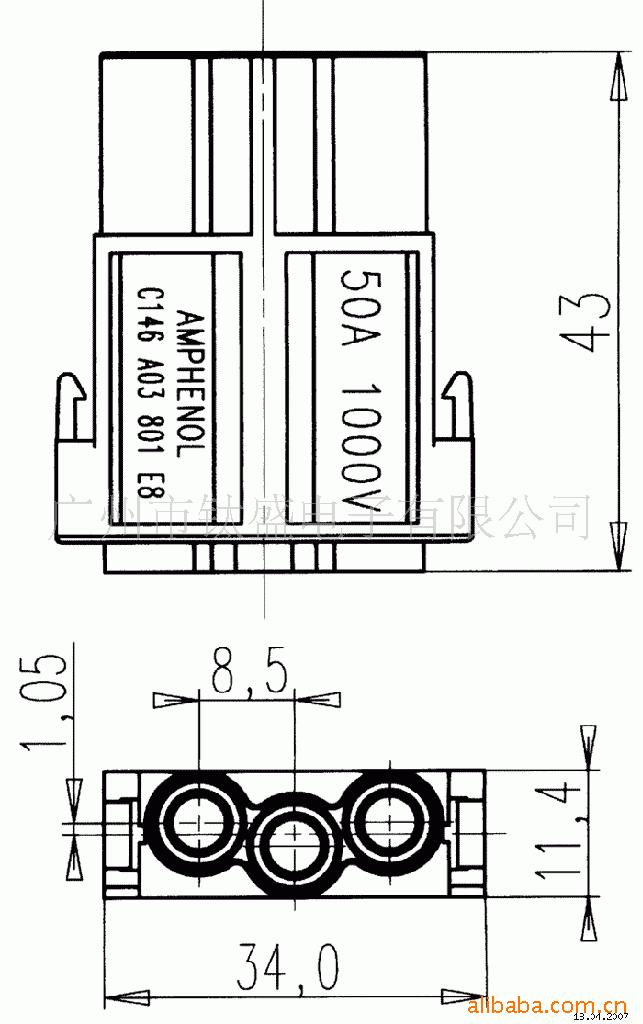

型號：C146 A03 801 E8（插頭）
材料：熱塑塑料
友情提示：此插頭需要自己配針芯，起訂量為150隻；
詳細規格參考如下：
| Allgemeine Kennwerte | ||
| Polzahl | 3 | |
| Elektrische Kennwerte | ||
| Bemessungsspannung | DIN EN 60664-1 / IEC 60664-1 | 1000V |
| Bemessungsstoßspannung | DIN EN 60664-1 / IEC 60664-1 | 8000V |
| Bemessungsstrom | 50 A | |
| Spannungsfestigkeit | DIN EN 60512-2, Test 4a / IEC 60512-2, Test 4a | 5.700 V |
| Überspannungskategorie | DIN EN 60664-1 / IEC 60664-1 | III |
| Isolierstoffgruppe | DIN EN 60664-1 / IEC 60664-1 | II |
| Isolationswiderstand | DIN EN 60512-2, Test 3a / IEC 60512-2, Test 3a | ≥ 1012 ? |
| Durchgangswiderstand | DIN EN 60512-2, Test 2a / IEC 60512-2 Test 2a | < 5 m? |
| Luftstrecke | > 14 mm | |
| Kriechstrecke | > 14 mm | |
| Strombelastbarkeit | DIN EN 60512-3, Test 5b / IEC 60512-2 Test 5b | siehe Derating Kurven |
| Verschmutzungsgrad | DIN EN 60664-1 / IEC 60664-1 | 3 |
| Klimatische Kennwerte | ||
| Prüfklasse | DIN EN 60068-1 / IEC 60068-1 | 40 / 125 / 21 |
| Obere Grenztemperatur | + 125 °C / 1000 h | |
| Untere Grenztemperatur | - 40 °C / 16 h | |
| Mechanische Kennwerte | ||
| Schutzart | DIN EN 60529 / IEC 60529 | ungesteckt IP20 |
| Steck/Ziehkraft | DIN EN 60512-13-2, Test 13b / IEC 60512-13-2, Test 13b | 20-30 N |
| mechanische Lebensdauer | ≥ 500 Steckzyklen | |
| Werkstoffe | ||
| Kontakte | Cu-Legierung | |
| Kontakteinsatz | PA 6.6 | |
| Farbe | schwarz | |
| Kontaktoberfläche | versilbert | |
| Sonstige Technische Daten | ||
| Anschlusstechnik | crimpen | |
| Anschlussquerschnitt | 1,5 - 10 mm² | |
| Anschlussquerschnitt (AWG) | 26 - 14 | |
| Brennbarkeit | UL 94 | V-0 |
