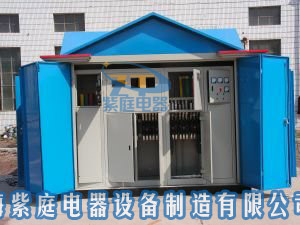

 一、概述 ZBW系列戶外箱式變電站是將高壓電器設備,變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用於城市高層建築、城鄉建築、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。 ZBW戶外箱式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地麵積通常僅為常規變電站的1/1O~1/5，大大減少瞭設計工作量及施工量，減少瞭建設費用。在配電系統中，可用於環網配電系統，也可用於雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。 ZBW戶外箱式變電站符合GB/T17467-1998《高壓/低壓預裝式變電站》國傢標準。
二、型號含義 三、主要技術參數
四、使用環境條件 1. 周圍空氣溫度 上限≤40℃ 下限≥-10℃ 2. 陽光輻射≤1000W/m2 3. 海拔≤1000m 4. 覆冰≤20m m 5. 風速≤35m/s 6. 濕度 日平均相對濕度≤95% 月平均相對濕度≤90% 日平均相對水蒸氣壓力≤2.2kPa 月平均相對水蒸氣壓力≤1.8kPa 7. 地震≤8度 8. 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。 註：特殊使用條件，訂貨時提出與制造廠協商解決。
五、結構特點 1. 本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全，高壓側一次供電系統，可佈置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的需求。變壓器室可選擇S9、SC以及其他系列低損耗油浸式變壓器或乾式變壓器；低壓室根據用戶要求可采用麵板或櫃裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償，電能計量和電量測量等多種功能，滿足用戶的不同要求。並方便用戶的供電管理和提高供質量。 2. 高壓室結構緊湊合理，並具有全麵防誤操作聯銷功能。變壓器在用戶有要求時，可設有軌道能方便地從變壓器評測兩側大門進出。各室均有自動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠、維護方便。 3. 采用自然通風和強迫通風兩種式。變壓器室和高、低壓室均有通風道，排風扇有溫控裝置按整定溫度能自動啟動和關閉，保證變壓器正常運行。 4. 箱體結構能防止雨水和污物進入，材料選用彩色鋼板制作，有防腐隔熱功能。具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。
六、平麵佈置形式及外形尺寸 ZBW系列戶外箱式變電站，根據排列方式分“目”字形排列(圖1-1、圖1-2)；“品”字形排列(圖1-3、圖1-4)。外形尺寸見圖2、圖3。
七、基 礎 1. 地基耐力要求1000pa以上 2. 基礎設在地勢較高處,四周向外排水，采用200#水泥沙漿砌築，摻3%防水劑，底部向油槽略有傾斜(乾變時取消油槽) 3. 基礎施工應符合JGJ1683《建築電氣設計技術規程》有關規定 4. 接地乾線及接地極的作法按常規做，接地電阻≤4歐姆 5. 圖中尺寸為推薦值
