產品品牌：華瑞

產品型號：HZ508

一、產品特點
1、Windows  vista操作系統，09版專家定位軟件。
2、純真的CCD圖像處理，圖像識別測量
3、無線藍牙2.4G傳輸技術
4、全程三維動畫輔助，使用更簡單
5、黑匣子功能，全程記錄故障
6、會說話的四輪定位儀，多種語言選擇，暢行全球隨e行
7、100％電子水平，帶有車下調整指示功能
8、在線監控傳感器工作，可遠程遙控操作，一鍵通
9、傳感器LCD液晶顯示，指示電池電量、傳感器通訊狀態
10、大包圍自動識別測量功能
11、支持A6，B5前束弧調整
12、傳感器完全獨立互換，現場標定，無須返廠
13、高抗光干擾能力，適應多種工作環境
14、20000多種車型數據，軟件升級，網上即可完成
15、鋰電池超長時間待機功能
16、停止工作5分鐘（時間可設定）后，傳感器自動關閉電源

二、技術參數

       前束     外傾     主銷后傾   主銷內傾   第二角度  橫向偏置   軸距差    推進角
精度  ±001°  ±001°    ±0.1°    ±0.1°    ±0.01°　±0.01°   ±0.02°  ±0.02°　
范圍  ±5°    ±12°     ±10°     ±20°     ±5°　  ±4°　    ±2°　  ±3°

三、 測量探頭
      四輪定位儀配有四個測量探頭，每個測量探頭都對應安裝
到一個車輪輪夾上。在安裝測量探頭前，首先要把輪夾安裝在
車輪上，然后把相應測量探頭的軸銷插入到車輪輪夾中央支架
的孔中，把測量探頭調整水平后，擰緊輪夾上的輪夾旋鈕即可。


  1. 測量探頭功能說明

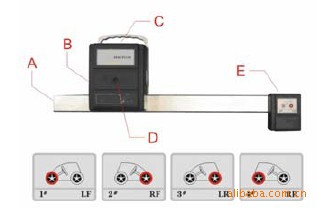

                  測量探頭
A-電池盒，B-中部CCD，C-顯示面板，D-充電插座,E-前端
CCD。
1-代表1#測量探頭，即左前輪測量探頭。
2-代表2#測量探頭，即右前輪測量探頭。
3-代表3#測量探頭，即左后輪測量探頭。
4-代表4#測量探頭，即右后輪測量探頭。


   2. 測量探頭顯示面板說明

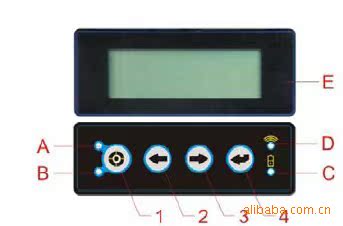

                  測量探頭顯示面板
顯示面板--薄膜按鍵功能說明：
①-偏心補償按鍵。
②-上一步按鍵，主要用于遙控操作計算機，等同于定位
軟件的上一步操作。
③-下一步按鍵，主要用于遙控操作計算機，等同于定位
軟件的下一步操作。
④-功能按鍵，同時按下③和④鍵關閉測量探頭電源。
注意：①按下顯示面板上的任意一個鍵即可打開測量探頭
電源進入常規測量模式。②同時按下偏心補償鍵和功能鍵
進入標定模式。③同時按下上一步鍵和下一步鍵進入Uni
模式，在此模式下不開電腦，傳感器自身即可測量前束和
外傾角。④在常規測量模式下，如果沒有來自計算機的通
訊信號，幾分鐘后傳感器將進入省電模式。
