MY8103 是一款內建1A 開關並可共陽極使用的降壓恒流LED驅動器。不論是建築照明、情境照明、LED 燈泡及其他LED 應用方案，MY8103 均能提供具有成本效益的設計。
MY8103 可以使用於+8V 到+65V 的輸入電壓范圍，並提供可達1A 的輸出電流。在CSP 和CSN 引腳之間連接一個外部電阻以設定輸出電流。MY8103 透過VDIM 引腳可以接受直流電壓或PWM 信號調光。當VDIM 電壓低於0.4V 時將關閉輸出電流。
MY8103 有兩個錯誤報知引腳，可以反饋不同的錯誤狀態。MY8103 采用SOP8-EP封裝。
應用
- 建築、工業、環境、指示器和應急照明
- LED裝飾照明
- 高功率LED 燈
- L/亮化工程
- 全彩LED文字招牌

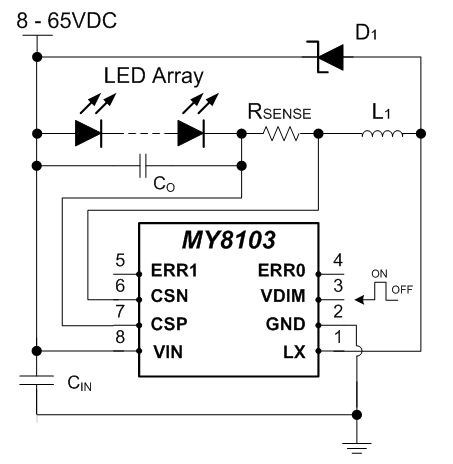

應用圖
產品特色
- 支持共陽極應用
- 輸入電壓范圍：8V 到 65V
- 電流采用共模電壓范圍：0V 到 65V
- 最大 1A 恒流輸出
- ±5% 輸出電流精度
- 內建65V MOS 開關
- 利用一個外接電阻簡易設定輸出電流
- 利用VDIM 引腳進行LED 開關、模擬調光和PWM 調光
- LED 開路自然保護、輸出過電流保護、欠壓鎖定保護（UVLO)、過熱保護
- 各類故障發生時的告知功能
- 外部零組件需求少 （最少5個零件即可完成設計）
- 增強散熱能力 SOP8-EP封裝可用於大功率LED驅動
下單信息
| MY8103SE | SOP8-EP | 2500 pcs/Reel |
腳位圖
