高桿燈詳細介紹

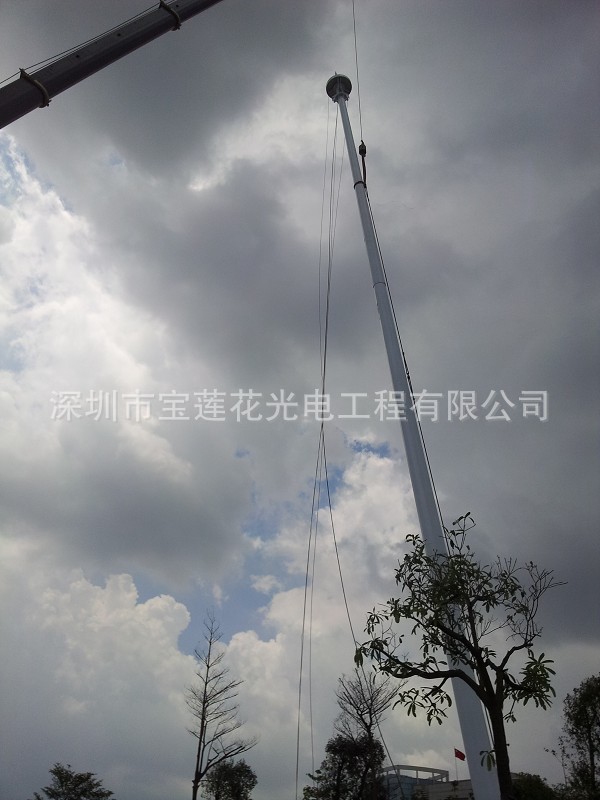

看完介紹，下麵還有更多現場施工圖片
一、介紹
高桿燈：一般指15米以上鋼制柱型燈桿和大功率組合式燈架構成的新型照明裝置。它由燈頭、內部燈具電氣、桿體及基礎部分組成。燈頭造型可根據用戶要求、周圍環境、照明需要具體而定;內部燈具多由泛光燈和投光燈組成,光源采用NG400高壓鈉燈,照明半徑達60米。桿體一般為圓柱型獨體結構,用鋼板卷制而成,高度為15—40米。
二、配置
1．燈桿為八角或十二角錐形桿體，由高強度優質鋼板經剪制、折彎、自動焊接成形，一般高度有20、25、30、35、40、45等規格，設計最大抗風能力可達6 0米/秒，每種規格由3至4節插接組成． 配法蘭鋼底盤，直徑1米至1.2米，厚30 mm至40 m m。
2.功能性以框架結構為主，也有以裝飾性為主材料以鋼通、鋼管為主，燈桿、燈盤采用熱浸鋅處理。
3．電動升降系統由電動馬達、卷揚機、三組熱浸鍍鋅控鋼絲繩及電纜等組成。燈桿體內安裝，升降速度為每分鐘3至5米。
4．導向、卸荷系統由導向輪和導向臂組成，確保燈盤在升降過程中不會發生橫向移動，保證燈盤上升到位時，能將燈盤自動脫落並由掛鉤鎖定。
5．照明電器系統設6—24盞400 w一1000 w金鹵(白光)、投光、泛光燈具，電腦時控器可自動控制開關燈時間及部分照明或全照明，
6．防雷系統：燈頂加裝1.5米長避雷針，地下基礎裝1根1米長接地線並與地下螺栓焊接。
三、使用場所
高桿燈的使用范圍：城市廣場、車站、碼頭、貨場，公路，體育場、立交橋。
四、分類
一般可分為升降式和非升降式。升降式主桿高度一般是18米以上，電動升降操作方便，燈盤升至工作位置後，能自動將盤自動脫、掛溝，鋼絲繩卸和。
升降式高桿燈設手動和電動兩種升降控制方式，使燈盤 可以安全可靠地降到離地麵2.5米處，方便維護工作。手動遙控裝置引出線的長度為10米，操作人員在5米處遙控燈盤的升降，這樣可確保操作人員的人身安 全。升降式高桿燈還配備一段備用電纜，當燈盤降至最低位置時，該電纜一端插入電氣控制系統的插座內，另一端插入燈盤上的接線盒內，如此就能對燈盤直接供 電，檢修燈具。
升降式高桿燈所有燈具的密封等級為IP65國際標準，以防止塵土、雨水的浸入，保證燈泡的使用壽命。燈具的材料一般采用耐腐蝕性好的鋁合金板和不繡鋼。
我們平時說的高桿燈，其實根據用途是千差萬別的，根據不同使用場合對高桿燈的分類和叫法各不一樣。比如碼頭用的，叫做碼頭高桿燈，廣場用的，叫做廣場高桿燈，以此命名的有港口高桿燈，機場高桿燈，防爆高桿燈，不銹鋼高桿燈等等。通常認為超過15米的路燈桿，就叫高桿燈，15-40米不等，常用的是15米、18米、20米、25米、30米這5種規格最常見。其他的一般都是客戶要求設計具體的高度，這個也就是我們常說的按高度來劃分的高桿燈。
五、安裝
準備工作
1.根據裝車和裝箱清單仔細清點全部構件。
2.檢查構件是否破損、彎曲、扭曲，鋅層是否破壞。
3.每節桿體上的標牌標明桿體的類型、定單號、分段數。在桿體內側用彩筆標明瞭桿體的重量。較核發貨是否正確，吊車起吊能力是否足夠。
4.依據圖紙上提供的最大和最小套接長度，在桿體上做好標記，供套接時使用。
安裝
1.每個拼接處提供一套接長度，但由於制造、安裝誤差及物理因素等影響，存在套接長度的變化，故提供最大套接長度和最小套接長度。
2.為瞭使安裝方便，可能需要潤滑配合麵。註意不得使用潤滑油以防漏出並污染桿體，可以用肥皂水潤滑套接內外表麵。
3.套接時要在兩端施加必要的力，以獲得緊密的套接。
六、升降原理
在升降式高桿燈底部的長方形內腔中，除瞭安裝電氣控制系統外還安裝電動機等升降系統。電氣控制 系統安裝在燈桿內部，可避免惡劣的室外環境導致升降運動的故障。電氣控制系統中設有各種電路過載保護裝置。系統中的電路的導電體廣泛采用銅基鍍銀，以保證 電氣連接的良好接觸。升降式高桿燈的升降系統是通過電動機、（電磁制動式）蝸輪蝸桿減速器、安全聯軸器、主鋼絲繩、副鋼絲繩、分繩器及動滑輪組等部件驅動 燈盤的升降。蝸輪蝸桿減速器的自鎖能力強，傳動緊湊，傳動比很大，為瞭減小蝸輪、蝸桿變速比，減小上升扭矩，特別增加瞭一組動滑輪，使燈盤的升降速度小於0.2米/秒。主鋼絲繩通過分繩器與燈盤副鋼絲繩相連，可避免由於主鋼絲的拉伸而造成副鋼絲的纏繞。主、副鋼絲繩均采用高強度耐腐蝕6*19型不旋轉鍍鋅 鋼絲繩。升降滑輪組都采用經過熱鍍鋅處理的A3鋼支架、不銹鋼軸、銅滑輪，確保在正常大氣條件下不銹蝕運轉靈活。各種緊固件墊圈、卡圈等零件也都采用熱鍍 鋅件或不繡鋼。燈盤上設有6組導向滑輪組及三組以上制動裝置，在燈盤的提升或下降過程中呈120度分佈的導向輪沿燈桿表麵滾動，保證燈盤不產生擺動。燈盤 的導向輪與燈桿表麵接觸的工作部分表麵采用橡膠熱壓合工藝。為瞭充分保證燈盤到極限位置時自動停車，燈盤上升、下降運動都裝性能可靠的限位開關，並設有超 行程保護。高桿燈燈盤的升降是靠改變電動機的旋轉方向來實現。為瞭安全防盜，長方形空腔配有密封門，密封門上裝有特制的門鎖。
