    供應DL多級管道離心泵
    商品代碼: 3467718
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明






    DL立式多級離心泵-型號意義

    DL立式多級離心泵-產品簡介
    DL、DLR系列立式多級離心泵(低轉速n=1450r/min)是本廠根據高層建築給水市場的實際需要和國傢消防局GB 6245-1998《消防泵性能要求和試驗方法》標準而研制開發是新型新品。供輸送不含堅硬顆粒及物理化學性質類似於水的介質之用。流量范圍為5~360m3/h,揚程范圍為22~300m,配套功率范圍為1.5~220KW,口徑范圍為φ40~φ200m。同一臺泵的出口可設1~5個出口。


    DL立式多級離心泵-產品特點
    DL立式多級離心泵采用國內優秀高效節能的水力模型,具有效率高,性能曲線平緩,運行范圍廣,符合消防局的有關規定,滿足不同用戶的使用需要;DL立式多級離心泵采用立式分段式結構,且運轉平穩、噪音低、使用壽命長、占地麵積少、安裝維護方便等優點。
    TOP

    DL立式多級離心泵-產品用途
    主要用於高層建築生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等,也可應用於廠礦給排水、遠距離送水,各種設備配套使用以及各種生產工藝用水等。DL型立式多級離心泵介質使用溫度不超過80℃,DLR型介質使用溫度不超過120℃


    DL立式多級離心泵-使用條件
     1、使用的介質應類似水,運動粘度<150mm2/s,且無堅硬顆粒,無腐蝕性質;
    2、DL立式多級離心泵使用的環境海拔高度<1000米,超過時應在訂貨進提出,以便本廠為您提供更為可靠的產品;
    3、介質使用溫度-15℃~120℃;
    4、最大系統工作壓力≤2.5MPa;
      5、周圍環境溫度應低於40℃,相對濕度低於95%。

    DL立式多級離心泵-結構說明
    DL型立式多級離心泵由電機和泵兩部分組成,電機為Y型三相異步電機,泵和電機采用聯軸器連接,整體為剛性連接,使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損,定子上裝有密封環、平衡套等,磨損後可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承,上部為角接觸球軸承,DL立式多級離心泵的軸向力絕大部分由平衡鼓來承擔,其餘小部分殘餘軸向力幅角接觸球軸承來承受。進水段和出水段和結合麵用紙墊通過接緊達到密封。軸封采用填料或機械密封,用戶可根據需要選擇。
    DL型立式多級離心泵旋轉方向從驅動端向下看為逆時針方向轉動。
    1、DL立式多級離心泵結構緊湊,體積小,外形美觀,占地麵積小,節省建築費用;
    2、DL立式多級離心泵的吸入口和出水口在同一中心線上,簡化管路的連接;
    3、根據實際情況,DL立式多級離心泵的進出口可裝配成90°、180°、270°不同的方向;
    4、根據實際情況,DL型立式多級離心泵的出口可裝配成1~5個出口,以滿足同一臺泵上獲得不同的揚程;

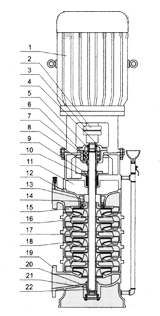

    DL立式多級離心泵-結構示意圖
    序號
    名稱
    材料或型號
    序號
    名稱
    材料或型號
    1
    電 機
    Y系列(V5)4極
    12
    出 水 段
    HT200
    2
    聯 軸 器
    HT200
    13
    平 衡 套
    HT200
    3
    彈 性 塊
    橡 膠
    14
    平 衡 鼓
    HT200
    4
    軸承壓蓋
    HT200
    15
    末級導葉
    HT200
    5
    軸承並帽
    45
    16
    中 段
    HT200
    6
    軸 承 盒
    HT200
    17
    導 葉
    HT200
    7
    軸 承
    180系列
    18
    葉 輪
    HT200
    8
    擋 水 套
    45
    19
    出 水 段
    HT200
    9
    石棉壓蓋
    HT200
    20
    下 軸 套
    45
    10
    石 棉
    石 棉
    21
    下 軸 承
    銅合金
    11
    填料函體
    HT200
    22
    45、2Cr13
