    錳鋅磁環12.7x7.9x6.3
    商品代碼: 3433731
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

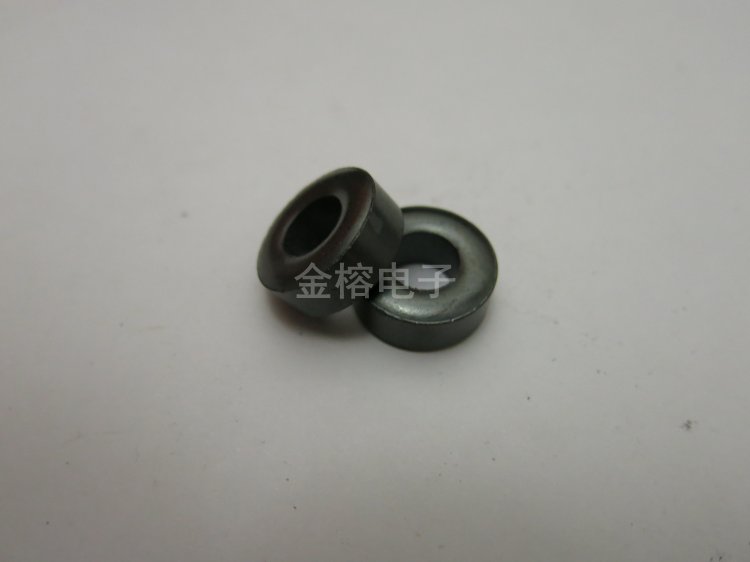

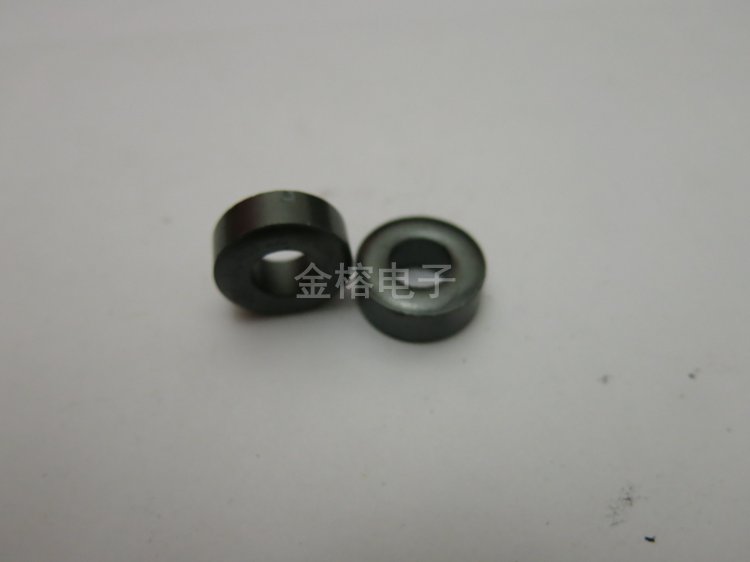

    品名:金榕電子錳鋅磁環12.7x7.9x6.3

    適應范圍:適用於各種發燒線材,USB線數據線 AV線,音視頻線等線

    材,可有效屏蔽EMI乾擾,隔離或濾除電源連接導線竄入設備電路的高

    頻噪聲脈沖乾擾,如用在音視頻電器電源線上能進一步提升音頻及視頻

    質量,無疑是音響發燒友的選擇。用在音頻線,視頻線等各種發燒線材

    上,其增加音響系統純凈度,降低訊號線被電源線雜訊乾擾

    原理

    金榕電子抗乾擾濾波原理,Mnzn鐵氧體磁芯,Nizn鐵氧體磁芯和磁粉芯。

    磁芯的使用頻率從1KHz到100MHz尖波抑制能力強用途雜波消除、輸出扼流、EM1/RF1濾波,有效去除毛刺,清凈聲底,靜燥。

    常見應用:

    常見的幾種使用:1、卡在電源線上,或卡在開關電源(如電腦電源)輸出線上,隔離或濾除電源連接導線竄入設備電路的高頻噪聲脈沖乾擾。直電源內部有一些線圈,電流流過是會產生交變的磁場並向外輻射,而這個磁環就是來抵消磁聲產生的電磁輻射的,用於消除電路內由於開關引起瞬變電流或寄生振蕩產生的高頻振蕩特別有效。

    2、用在音頻視頻電器信號線上進一步提升音頻及視頻質量,倍受音響發燒友的傾愛。用在其增加音響系統純凈度,降低訊號線被電源線雜訊乾擾。

    比如:汽車音響上用這個效果更為顯著,原本電瓶供電不足會隨著發電機油門輕重有電流聲,一夾上這個磁環馬上電流聲便消失。

    問:電感器采用磁芯有什麼作用,對磁芯的性能有什麼要求?

    答:平時在電子設備的電源或信號線的一段或者兩端看到磁環就是共模扼流圈。共模扼流圈能夠對共模乾擾電流形成較大的阻抗,而對差模信號沒有影響(工作信號為差模信號)因此使用簡單而不用考慮信號失真問題。而且共模扼流圈不需要接地,可以直接加到電纜上。

    磁環的匝數選擇將整束電纜穿過一個鐵氧體磁環就構成瞭一個共模扼流圈,根據需要,也可以將電纜在磁環上麵繞幾匝。匝數越多,對頻率較低的乾擾抑制效果越好,而對頻率較高的噪聲抑制作用較弱。實際工程中,要根據乾擾電流的頻率特點來調整磁環的匝數。通常當乾擾信號的頻帶較寬時,可在電纜上套兩個磁環,每個磁環繞不同的匝數,這樣可以同時抑制高頻乾擾和低頻乾擾。

    根據乾擾信號的頻率特點可以選用鎳鋅鐵氧體或錳鋅鐵氧體,前者的高頻特性優於後者。磁芯的使用:磁環越長越好,孔徑和所穿過的電纜結合越緊密越好。低頻端騷擾時,建議線纜繞2—3匝,高頻端騷擾時,不能繞匝(因為分佈電容的存在選用長一點的磁環。

    問:有些電腦電源線上為什麼要帶磁環?有什麼作用?

    答:電子設備輻射和泄漏的電磁波不僅嚴重乾擾其他電子設備正常工作,導致設備功能紊亂、傳輸錯誤、還威脅著人類的健康與安全,危害非常大。因此降低電子設備的電磁乾擾(EMI)已經是必須考慮的問題。

    吸收磁環,又稱鐵氧體磁環,簡稱磁環。它是電子電路中常用的抗乾擾元件,對於高頻噪聲有很好的抑制作用,一般使用鐵氧體材料(Mn-Zn)制成。

    磁環在不同的頻率下有不同的阻抗特性,一般在低頻時阻抗很小,當信號頻率升高磁環表現的阻抗急劇升高。

    大傢都知道,信號頻率越高,越容易輻射出去(要買優質的電腦機箱也是要減小電磁泄漏),而一般的信號線都是沒有屏蔽層的,那麼這些信號線就成瞭很 好的天線,接收周圍環境中各種雜亂的高頻信號,而這些信號疊加在本來傳輸的信號上,甚至會改變原來傳輸的有用信號。那麼在磁環作用下,使正常有用的信號很好的通過,又能很好的抑制高頻乾擾信號的通過,而且成本低廉。





    數位設備傳輸線帶有一根圓柱形的東西。這個是什麼呢?是磁環,抗乾擾磁環,或者說吸收磁環、鐵氧體磁環。
    為什麼要設置抗乾擾磁環?電腦機箱內的主板、CPU、電源、及IDE數據線都工作於很高的頻率狀態下,所以導致機箱裡存在著大量的空間雜散電磁乾擾信號,而信號強度也是機箱外的數倍至數十倍!沒有磁環的USB線在這個空間內沒有采取屏蔽措施,那麼這些USB線就成瞭很好的天線,接收周圍環境中各種雜亂的高頻信號,而這些信號疊加在本來傳輸的信號上,甚至會改變原來傳輸的有用信號,容易出現問題。
    為瞭提高傳輸速率及穩定性,也為瞭減小傳輸線在傳送數據時對其他設備,如聲卡的乾擾,設計瞭靜電屏蔽層。這個屏蔽層是由一個較薄的金屬箔片或者是多股細銅絲編織成網狀做成,應用的是靜電場的表麵效應原理。也就是將數據傳送線的外表麵包上一層金屬膜,並將這個屏蔽層與機箱進行接地,就可以很好地將數據線與空間乾擾信號隔離!
    吸收磁環,又稱鐵氧體磁環,常用於可拆卸的分離時磁環,它是電子電路中常用的抗乾擾元件,對於高頻噪聲有很好的抑制作用,一般使用鐵氧體材料(Mn-Zn)制成。磁環在不同的頻率下有不同的阻抗特性,一般在低頻時阻抗很小,當信號頻率升高磁環表現的阻抗急劇升高。使正常有用的信號很好的通過,又能很好的抑制高頻乾擾信號的通過,而且成本低廉。

    鐵氧體抗乾擾磁心特性

    鐵氧體抗乾擾磁心是近幾年發展起來的新型的價廉物美的乾擾抑制器件,其作用相當於低通濾波器,較好地解決瞭電源線,信號線和連接器的高頻乾擾抑制問題,而且具有使用簡單,方便,有效,占用空間不大等一系列優點,用鐵氧體抗乾擾磁心來抑制電磁乾擾(EMI)是經濟簡便而有效的方法,已廣泛應用於計算機等各種**或民用電子設備。
    鐵氧體是一種利用高導磁性材料滲合其他一種或多種鎂、鋅、鎳等金屬在2000℃燒聚而成,在低頻段,鐵氧體抗乾擾磁心呈現出非常低的感性阻抗值,不影響數據線或信號線上有用信號的傳輸。而在高頻段,從10MHz左右開始,阻抗增大,其感抗分量仍保持很小,電阻性分量卻迅速增加,當有高頻能量穿過磁性材料時,電阻性分量就會把這些能量轉化為熱能耗散掉。這樣就構成一個低通濾波器,使高頻噪音信號有大的衰減,而對低頻有用信號的阻抗可以忽略,不影響電路的正常工作。

    為什麼要設置抗乾擾磁環?

    電腦機箱內的主板、CPU、電源、及IDE數據線都工作於很高的頻率狀態下,所以導致機箱裡存在著大量的空間雜散電磁乾擾信號,而信號強度也是機箱外的數倍至數十倍!吸收磁環,又稱鐵氧體磁環,常用於可拆卸的分離式磁環,它是電子電路中常用的抗乾擾元件,對於高頻噪聲有很好的抑制作用,一般使用鐵氧體材料(Mn-Zn)制成。磁環在不同的頻率下有不同的阻抗特性,一般在低頻時阻抗很小,當信號頻率升高磁環表現的阻抗急劇升高。使正常有用的信號很好的通過,又能很好的抑制高頻乾擾信號的通過,而且成本低廉。
    鐵氧體是一種立方晶格結構的亞鐵磁性材料。鐵氧體材料為鐵鎂合金或鐵鎳合金,它的制造工藝和機械性能與陶瓷相似,顏色為灰黑色。電磁乾擾濾波器中經常使用的一類磁芯就是鐵氧體材料,許多廠商都提供專門用於電磁乾擾抑制的鐵氧體材料。這種材料的特點是高頻損耗非常大,具有很高的導磁率,他可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。對於抑制電磁乾擾用的鐵氧體,最重要的性能參數為磁導率μ和飽和磁通密度Bs。磁導率μ可以表示為復數,實數部分構成電感,虛數部分代表損耗,隨著頻率的增加而增加。因此,它的等效電路為由電感L和電阻R組成的串聯電路,L和R都是頻率的函數。當導線穿過這種鐵氧體磁芯時,所構成的電感阻抗在形式上是隨著頻率的升高而增加,但是在不同頻率時其機理是完全不同的。
    不同的鐵氧體抑制元件,有不同的最佳抑制頻率范圍。通常磁導率越高,抑制的頻率就越低。此外,鐵氧體的體積越大,抑制效果越好。在體積一定時,長而細的形狀比短而粗的抑制效果好,內徑越小抑制效果也越好。但在有直流或交流偏流的情況下,還存在鐵氧體飽和的問題,抑制元件橫截麵越大,越不易飽和,可承受的偏流越大。
    EMI吸收磁環/磁珠抑制差模乾擾時,通過它的電流值正比於其體積,兩者失調造成飽和,降低瞭元件性能;抑制共模乾擾時,將電源的兩根線(正負)同時穿過一個磁環,有效信號為差模信號,EMI吸收磁環/磁珠對其沒有任何影響,而對於共模信號則會表現出較大的電感量。磁環的使用中還有一個較好的方法是讓穿過的磁環的導線反復繞幾下,以增加電感量。可以根據它對電磁乾擾的抑制原理,合理使用它的抑制作用。
    鐵氧體抑制元件應當安裝在靠近乾擾源的地方。對於輸入/輸出電路,應盡量靠近屏蔽殼的進、出口處。對鐵氧體磁環和磁珠構成的吸收濾波器,除瞭應選用高磁導率的有耗材料外,還要註意它的應用場合。它們在線路中對高頻成分所呈現的電阻大約是十至幾百Ω,因此它在高阻抗電路中的作用並不明顯,相反,在低阻抗電路(如功率分配、電源或射頻電路)中使用將非常有效。
