加工定制:是 | 品牌:星科創科技 | 型號:DS1310UlM UM01 |
種類:聲波 | 材料物理性質:半導體 | 材料晶體結構:單晶 |
制作工藝:集成 | 輸出信號:數字型 |
產品概述
本測液位超音波控制器是采用非接觸試超音波探測技術設計而成的新型智能產品。產品能準確探測液位的高度,從而能準確的控制容器內液體的容量。產品廣泛應用於各種需要非接觸式精確測量液麵高度場合。
產品特點
◎采用非接觸式感應、抗乾擾強、可靠性強﹑安全方便、功耗低;
◎使用無鉛材料綠色環保、無損耗、使用壽命長;
◎具有智能感應、輸出、控制功能,可以輕松應對各種應用場合;
◎自帶溫度補償,測量精度受溫度影響小;
◎采用通用串行接口和RS485接口傳輸數據,方便與其他設備連接;
◎應用范圍廣,可廣泛應用於測試各種容器內的液體高度,從而判斷液體的容量的多少。
技術參數
△測液位超音波控制器工作參數 | |||
工作電壓 | DC3.3-12V | 感應角度 | 小於20° |
供電紋波 | 小於50mV | 響應時間 | 小於50ms |
工作電流 | 小於6mA | 輸出方式 | 串口、RS485 |
分辨率 | 1mm | 安裝方式 | 吊頂安裝 |
測量精度 | 5mm | 工作溫度 | -20—60° |
測量盲區 | 25cm | 存儲溫度 | -40—80° |
測量距離 | 25-400cm | 產品尺寸 | 直徑95±1MM 高64±1MM |
溫度補償范圍 | -20—60° |
|
|
△產品尺寸圖
△產品應用
本產品適合用於測量非接觸、非密閉式容器液位。如:水桶、水池、水井等地方。如果您需要用於密閉式容器如油桶等,可以與本公司聯系我們會為您提供和定做符合您需求的產品。
△安裝說明
本測液位超音波控制器采用非接觸試超音波探測技術設計而成的新型智產品。能通過超音波的發射與接收準確探測液位的高度,從而能準確的控制容器內液體的容量,並把得到的信息傳輸到網絡或者其它設備上。
為瞭方便您的使用,請您在使用本產品前按正確的步驟安裝好:
☆安裝與固定
1)將產品通過螺絲將蓋子固定在被量液麵(最高液位)大於盲區(25cm)以上的地方,蓋麵應與液麵平行;
2)把產品通過旋轉開關固定在固定蓋上(安裝方向:順時針方向)確保探頭所指方向與液麵垂直;
3)產品的供電和信號傳輸在同一根線上,把該線接到上位機上時由上位機等設備提供直流電(詳見用戶接口)。
4)使用和操控(詳見下一章通信協議)。
本產品的拆卸需要用小針插進產品後蓋上的小孔,把產品逆時針方向旋動拆下。

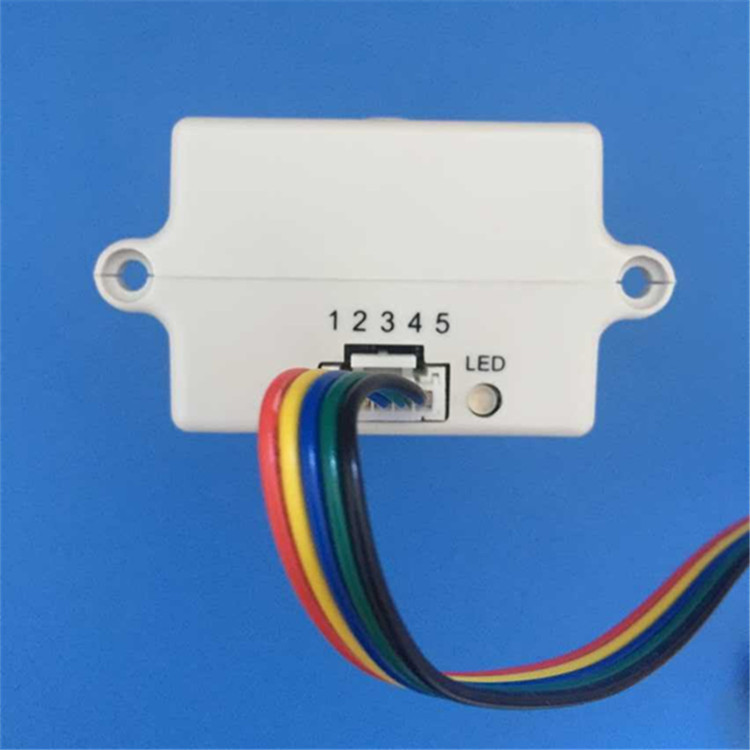

△用戶接口
產品在使用的時候根據您的需要可以工作在多種模式上,工作模式的選擇(詳見4.2)通過一個撥碼開關實現。由於撥碼開關位於主PCB板上,產品在出廠之前會選定一種工作模式,請您在訂購時與廠傢聯系。除外,您也可以通過拆下外殼自行修改。
A0 | A1 | 模式 | 備註 |
1 | 1 | 模式三 | 串口輸出 |
1 | 0 | 模式二 | RS485輸出 |
0 | 1 | 保留 |
|
0 | 0 | 模式一 | 測試模式 |
註:在使用RS485輸出模式時,輸入電壓VCC必須是5V以上才能正常工作,其他模式最低電壓要求為3.3V。
外殼LED燈板—上電時所有LED為紅色亮燈
註:200MS為出廠默認值,需要更改或者其它疑問請與本公司聯系。 |
△模式二、模式三
UART接口(受控模式)格式、RS485接口(受控模式)格式如下:
☆讀取超音波測量距離C0
上位機發出 | 0F1 | ADD(1) | 0BF | 0C0 | SUM(2) | 00D | 00A |
產品應答 | 0F1 | 0BF | ADD(1) | 0C0 | Data_H(3) | Data_L(3) | SUM(2) |
註(1):ADD(address),每個產品存在唯一標示編號,默認為001,可更改。 | |||||||
註(2):SUM,是位於它之前幾個數的校驗和,例如一組數: 0F1、000、0BF、0C0、SUM、00D、00A 則:SUM=0F1+000+0BF+0C0不包括後麵的00D、00A。 | |||||||
註(3):data_H data_L:為距離高位和低 |
註意事項
1、產品需要安裝在容器正上方(大於25cm),並確保探頭所指方向與液麵垂直;
2、註意產品安裝的位置,不正確的安裝位置可能大大影響產品的性能:
正確的安裝 錯誤的安裝
3、產品應避免與液麵直接接觸,以防損壞精密產品內部精密電子器件;
4、使用本產品時應該避免液麵劇烈抖動,濃煙、濃霧、液麵沸騰或者附近超音波乾擾嚴重等因素可能會導致測量的準確度降低,應盡量避免在極端惡劣環境下使用本產品;
5、如果您對產品有疑問或者有需要幫助的地方,請直接與本公司聯系。
維護與保養
正確的使用方法和適當的保養可以讓產品的使用壽命更長,出異常的情況減少。為瞭減少故障給您和我們帶來的損失,我們推薦使用以下保養措施:
1、長時間不使用時請把電源切斷;
2、長時間不使用時可以把產品拆下存放好;
3、定期對產品的外殼進行清洗灰塵污垢;
4、產品未采取防水措施,使用時避免與液體直接接觸;
5、超音波探頭材料為金屬,海水、雨水、強酸堿性液體會直接腐蝕探頭,所以不適合用在如濃鹽酸等強揮發性液體、汽油等易燃液體;
常見問題維護:
問題 | 解決問題步驟 |
終端沒接收到數據 | 1、檢查產品是否供電,供電電壓是否足夠串口模式需要3.3V(485需要5V)以上; 2、檢查接口線連接方式是否正確; 3、檢查模式設置是否跟您需要的一樣; 4、檢查接收端的軟件設置。 |
測到的距離一直是20-25cm | 1、是否探頭被其他物體擋住; 2、是否檢測的距離太近,測量距離應該大於盲區。 |
測到的距離是0cm | 是否測量距離過遠,超過測量的最大距離。 |
無法控制發送命令無效 | 1、檢查模式設置是否跟您需要的一樣; 2、命令的設備地址是否正確。 |
問題沒能解決 | 如果按照以上步驟檢查未能解決問題,您可以致電咨詢,我們會協助您盡快解決問題。 |
售後服務
1、按國傢三包規定實行、一年內免費保修、終身維護。
2、一年內保修期間所保修的產品產生的運費由寄出方支付。
