Ø 產 品 簡 介：
ME007-ULS V1超音波控製器，是采用一體化防水探頭，設計而成的一款高性能的測距控製器。采用超音波回波測距原理，運用精準的時差測量技術，非接觸式檢測傳感器與目標物體之間的距離。對透明物體或者有色物體，金屬物體、非金屬物體、以及固體、液體或是粉狀物質，均能檢測。
測距原理：超音波探頭發射出的超聲脈沖，通過空氣媒質傳播到被測物體，經反射後再通過空氣媒質返回到超音波探頭，測出超聲脈沖從發射到接收在空氣媒質中傳播的時間。再根據空氣媒質中的聲速，就可以算得從超音波探頭到物體表麵的距離。因此我們可以計算出探頭到反射麵的距離s ＝ v*t/2(除以2是因為聲波從發射到接收實際走瞭一個來回，s是距離，v是聲速，t是時間）。
Ø 產 品 特 點：
1、防護等級高；
2、供電范圍寬，超低功耗；
3、使用簡單，操作便捷；
4、測量精度高，分辨率高；
5、探測盲區小，探測距離遠；
6、帶高精度溫度輸出和溫度補償功能；

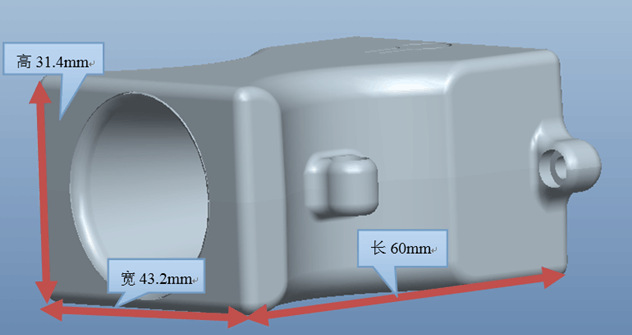

7、具有物理喇叭口外殼，有較好的指向性和穩定性；
8、輸出方式多樣化，有串口輸出、PWM輸出、開關量輸出。
Ø 產 品 應 用：
1、高精度測距；
2、避障、自動控製；
3、物體接近、存在察覺；
4、交通控製；
5、安防、工業控製；
6、人工智能、教研。
Ø 電 器 參 數：
| PWM輸出 | 串口輸出 | 開關量輸出
出 |
供電電壓 | 3.3V-12V，紋波小於100mV | ||
待機電流 | 小於200uA | 小於400uA | |
工作電流 | 供電5V/工作周期250MS時，平均電流2mA | ||
中心頻率 | 40 KHZ | ||
盲區距離 | 250 MM | ||
探測起點 | 默認以探頭表麵，以喇叭口平麵需減40MM | ||
最遠距離 | 大於8000 MM | ||
發射角度 | 8° | ||
工作周期 | 大於60MS | 250 MS | |
觸發信號 | 下降沿觸發 | 接GND | |
測距精度 | ±1CM | ||
分辨率 | 1 MM | ||
溫度補償 | 不補償 | 補償 | |
溫度輸出 | 無 | 有 | 無 |
工作溫度 | -25℃—70℃ | ||
存儲溫度 | -40℃—85℃ | ||

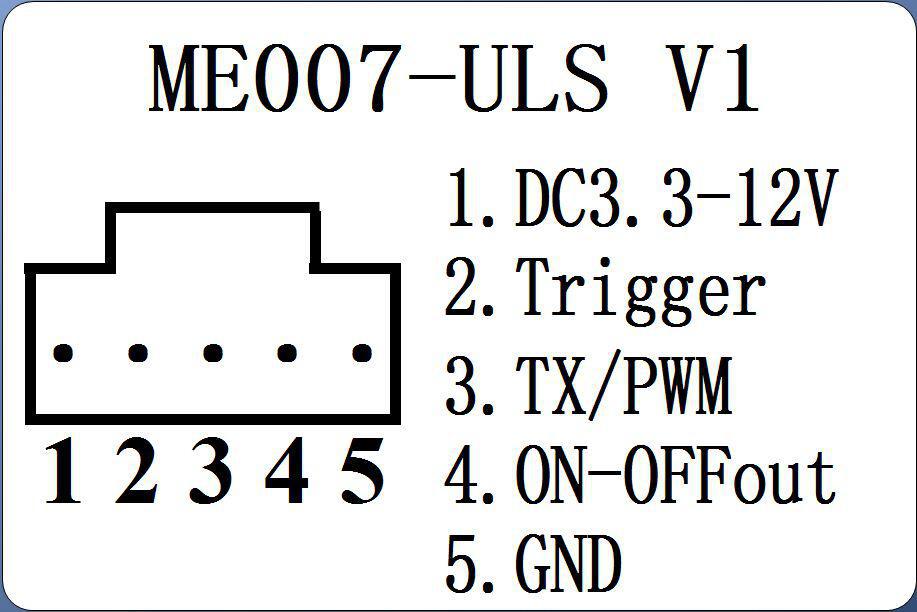

1、介面“1.DC3.3-12V”：電源供電正極引腳，直流工作電壓范圍在3.3V至12V之間都能正常工作。
2、介面“2.Trigger”：觸發引腳，觸發電壓輸入低電平最大0.8V，輸入高電平最小2.0V，不能超過5.5V。
3、介面“3.TX/PWM”：輸出引腳，在串口模式下輸出TTL電平串口信號；在PWM模式下輸出TTL電平PWM信號；
4、介面“4.ON-OFFout”：輸出引腳，在開關量模式下輸出高低開關量，高電平為3.3V，低電平為0V。
5、介面“5.GND”：電源供電負極引腳，接電源地。
Ø 操 作 指 示 說 明：
超音波控製器有三種輸出模式：串口輸出、PWM輸出、開關量輸出。產品出廠時默認為串口模式輸出，可以通過按鍵和觸發方式來切換模式，指示燈會對應指示切換狀態。
