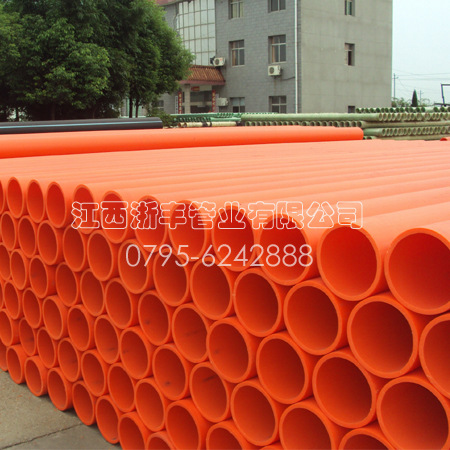

MPP塑鋼復合電纜導管及CPVC塑鋼復合電纜導管為第三代新型電纜護套管,是我公司為克服現在市場上使用的夾砂玻璃鋼電纜導管的各種缺陷而研發的新產品。該產品將MPP塑料(CPVC)和玻璃鋼兩件材質復合到一體,產品以改性聚丙烯制作內表層,具有防止電纜管從內表麵散絲、卡死電纜等致使缺陷,外層為玻璃鋼層,使用玻璃纖維浸漬阻燃樹脂進行纏繞,徹底克服玻璃纖維散絲卡死電纜的弊病,是替代夾砂玻璃鋼電纜電纜導管、CPVC塑料管、鍍鋅鋼管,維綸水泥管的理想優質管材產品,因使用壽命、剛度是塗塑鋼管的2倍以上,具有成本低,永不生銹等優點,是塗塑鋼管的最佳替代品。已廣泛應用於城市電網改造、市政道路建設、電氣化鐵路改造、高速公路建設等電纜、光纜、訊纜的敷設防護。
產品的優點:
重量輕,易施工;
多基復合性能穩定;
耐輻射,抗老化,壽命五十年以上;
內壁光滑,易於穿纜;
可在-40~130℃長期使用;
具有良好的阻燃性能。
產品的型號規格及技術參數
1、管材型號規格:MPP(MCPVC) FRP × D XX/XX
示例:如上標識本公司生產的復合管,MPP(MCPVC)表示改性聚丙烯(改性氯化聚氯乙烯);FRP表示玻璃纖維增強塑料;D表示電纜導管;XX/XX表示復合管內徑和壁厚。
2、管材結構及尺寸:
復合管材結構示意圖,規格尺寸見表1。
表一:規 格 尺 寸mm
型號規格 | 公稱壁厚 | 內管最小壁厚 | 公稱長度 |
SN25 | SN50 | SN100 | SN125 |
110 | 6 | 8 | 10 | 12 | 3.0 | 4000或者6000 |
160 | 6 | 8 | 10 | 12 |
185 | 7 | 8 | 10 | 12 | 3.5 |
210 | 8 | 10 | 12 | 15 | 4.0 |
240 | 8 | 10 | 12 | 15 |
當用戶有特殊要求時,也可生產其他規格的電力電纜導管 |
1 原材料
(MPP)MCPVC塑鋼復合電纜導管,是以改性聚丙烯(改性氯化聚氯乙烯)和玻璃鋼為主要原料,其中以改性聚丙烯(改性氯化聚氯乙烯)經擠出工藝制的較薄的內層管,經切割後在管體外表塗刷一層界麵粘合劑,然後在管體外部利用玻璃鋼纏繞工藝加工制成的一種產品。
2 顏色
復合管材的色澤應均勻一致,玻璃鋼顏色一般為本色或淺綠色,改性聚丙烯(改性氯化聚氯乙烯)為桔紅色,特殊要求由供需雙方商定。
3 表麵
復合導管外層顏色應為材料本身顏色或按用戶要求,色澤應均勻;導管外層為純玻璃鋼材質,外表麵應無龜裂、分層、毛刺、雜質、貧膠區等缺陷;導管內層顏色一般為桔紅色,內表麵應光滑,不得有凹凸不平;導管兩端麵應平齊、無毛邊、毛刺;內外層應粘結一體,兩層之間不得有分層現象。
4 長度
復合管材的長度一般為4米和6米或由供需雙方商定。
產品物理力學性能
技術性能,見下表二
序號 | 項 目 | 單位 | 指 標 |
| | MPP塑鋼復合電纜導管 | MCPVC塑鋼復合電纜導管 |
1 | 拉伸強度(玻璃鋼層) | Mpa | ≥160 |
2 | 彎曲強度(玻璃鋼層) | MPa | ≥190 |
3 | 浸水後彎曲強度(玻璃鋼層) | MPa | ≥155 |
4 | 巴氏硬度(玻璃鋼層) | - | ≥38 |
5 | 環剛度(5%) | kPa | 應符合表3的規定,且當管徑變化量≤5%時,不應出現顯著事件 |
6 | 接頭密封 | | 0.1Mpa水壓下保持15min,接頭處不應滲水、漏水 |
7 | 堿金屬氧化物含量 | % | ≤0.8 |
8 | 氧指數(玻璃鋼層) | | ≥26 |
9 | 維卡耐熱(MPP、MCPVC層),(10N,50℃/h) | ℃ | ≥120 | ≥93 |
表三 環剛度(5%)等級
單位:KPa
SN25 | SN50 | SN100 | SN125 |
≥25 | ≥50 | ≥100 | ≥125 |
產品施工規范:
1、電纜溝的開挖
電纜溝的開挖的寬度(B)和深度(H)由埋設電纜管的型號、管枕型號及土壤荷載能力、外載等多重因素決定。但管頂距地麵距離(H1)不得小於500mm,溝壁距離枕邊緣距離不得小於200mm。
電纜溝最小寬度深度表(mm)
選用電纜管規格 | 單層敷設電纜管根數 | 管溝寬度(B) | 管溝深度(H)(四層電纜管) | 管枕內孔直徑 |
MPP-FRP-110/12 | 3 | 1000 | 1200 | 146 |
4 | 1200 | 1200 | 146 |
MPP-FRP-160/12 | 3 | 1200 | 1600 | 187 |
4 | 1400 | 1600 | 187 |
MPP-FRP-185/12 | 3 | 1300 | 1800 | 220 |
4 | 1600 | 1800 | 220 |
MPP-FRP-210/12 | 3 | 1350 | 2000 | 245 |
4 | 1750 | 2000 | 245 |
MPP-FRP-240/12 | 3 | 1450 | 2000 | 330 |
4 | 1750 | 2000 | 330 |
電纜管(mm)
項目 管枕型號 | 寬度(L) | 深度(H) | 內孔直徑(Ф) |
MPP-FRP-D-110/10-Z | 192 | 186 | 146 |
MPP-FRP-D-110/12-Z | 236 | 236 | 163 |
MPP-FRP-D-160/12-Z | 236 | 236 | 187 |
MPP-FRP-D-185/12-Z | 280 | 280 | 220 |
MPP-FRP-D-210/12-Z | 305 | 305 | 245 |
MPP-FRP-D-240/12-Z | 330 | 330 | 272 |
備註:管枕型號與電纜導管相配套、厚度6mm-12mm的電纜管選用型號為MPP-FRP-D-210/12-Z的管枕。
