| 加工定制：是 | 樣品或現貨：樣品 | 是否標準件：標準件 |
| 標準編號：見產品 | 品牌：華勁 | 材質：彈簧鋼 |
| 用途：五金,塑膠,玩具,汽車,電池,電子通訊,沙發,自行車,燈具,夾具,開關,鎖具,禮品、工藝品,模具,電器,多種用途,其他 | 形狀：支撐桿 | 表麵處理：祥見說明 |
| 工作形式：拉伸 | 型號：多種 |
|

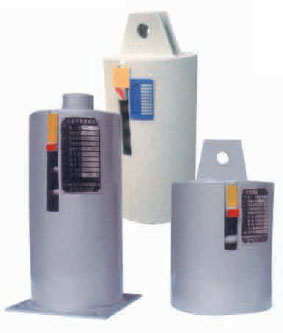

| (一)、用途和適用范圍： 整定式彈簧支吊架有兩大系列，主要是由西北電力設計院設計的T1、T2、T3、T4、T5型和華東電力設計院設計的TH1、TH2、TH3型，兩系列的基本特性相同，廣泛用於電力、冶金、化工、石油、紡織等工業，在運行中產生熱位移的管道系統及其設備裝置。 本吊架適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。 (二)、結構形式和型號表示方法： 本吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。 TH1又分為A、B、C三種類型； TH1A(T1)為單耳連接吊架彈簧； TH1B(T2)為雙耳連接吊架彈簧； TH1C為螺紋連接吊架彈簧； 這三種類型彈簧，主要用於懸掛在鋼梁、管梁、底板上。 TH2(T3)適用於安裝在鋼梁上； TH3(T4)主要用於擱置在基礎、鋼梁、樓板上； T5 並聯懸吊型。 |
|
| H型恒力彈簧支吊架（簡稱恒吊）是按力矩平衡原理設計的一種機械裝置。可以通過它來懸吊和支撐管道及設備，此時，當管道或設備產生位移時，隻要在預先選定的載荷位移內，不管其位移變化有多大，它們可以通過恒力彈簧支架而始終獲得恒定的支撐力。從而就不會給管道或設備帶來新的附加壓力，這樣就可以避免造成重大的設備和安全事故。 一般在有熱位移較大的重要部位，就應考慮設置恒力彈簧支吊架，由於怛力彈簧支吊架的這一特點，因此在普通熱力發電廠、核電站、石油和化工等熱動力裝置中得到愈來愈廣泛的應用。 |
|
| (一)、用途和適用范圍： 本吊架適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。 (二)、結構形式和型號表示方法： 本吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。 TH1又分為A、B、C三種類型； TH1A為單耳連接吊架彈簧； TH1B為雙耳連接吊架彈簧； TH1C為螺紋連接吊架彈簧； 這三種類型彈簧，主要用於懸掛在鋼梁、管梁、底板上。 TH2適用於安裝在鋼梁上； TH3主要用於擱置在基礎、鋼梁、樓板上。 |
|
| 目前，國內外設計、制造的各種型式的恒力彈簧支吊架由於采用瞭剛度小、無效功率高達65%的GB1239圓柱螺旋壓縮彈簧作為彈性儲能元件，因而導致該系列產品體積大、重量重、生產制造困難，施工安裝不便，尤其是重載荷、大位移的該系列產品中的圓柱螺旋壓縮彈簧的原材料采購及制造難度大，因而直接影響瞭該系列產品的性能和使用。 近年來，國內外采用組合式圓柱螺旋壓縮彈簧以增大彈簧剛度，該系列產品的體積、重量雖有所降低，但因其無效功率大、體積大、重量重、性能差，這一固有的問題仍未得到解決。 恒力碟簧支吊架是克服瞭恒力彈簧支吊架產品的諸多缺陷而研制成功的全新產品，是各種恒力彈簧支吊架的更新換代產品。 恒力碟簧支吊架系列產品采用GB/T1972系列碟形彈簧組成的儲能組件，通過利用變力臂杠原理驅動機構，將小變形量和近似線性變化的載荷轉變為恒定載荷，並對小變形量實級一級放大。其中垂直位移式型恒力碟簧支吊架在位移中將力分解和合成，以達到負載物垂直位移的目的。 適用范圍：荷載范圍500－400000N, 位移范圍50－500mm, 溫度范圍－20℃～＋200℃。 |
|
| 組合型碟簧支架應用在運行中產生熱位移的管道和設備，並具有承載力大、支撐穩定、運行可靠等特點，廣泛使用在石油、化工裝置及其它需要減少位移應力的地方。組合支架適用於支撐大型的管道和設備，有效地解決瞭普通支架支撐和荷載無法滿足實際需要的問題。 一．適用范圍： 位移范圍0-60mm、工作荷載21000-2500000N、管道公稱尺寸范175-4000mm； 使用環境溫度范圍-20℃～200℃。 二．結構形式: 組合支架的結構形式分為單排2組組合、單排3組組合、單排4組或雙排4組組合、單排5組或單排和雙排5組組合、雙排6組組合、雙排8組組合和雙排10組共9種基本結構形式。 組合支架還可與各種滑動支座、固定支座等配合使用。 |
