一．  制造標準

按JB／T8290－1998《磁粉探傷機》標準設計改進制造

二．   技術指標

    3．1、周向磁化電流：AC 0－2000A（有效值）連續可調，兩路分時輸出，帶斷電相位控制功能；

    3．2、縱向磁化磁勢：AC  0－18000AT（有效值）連續可調，帶斷電相位控制功能；

3．3、夾緊方式：氣動夾緊；

    3．4、氣源壓力：≥0.4MPa（氣源用戶自備）；

    3．5、磁化方式：周、縱復合磁化；

    3．6、操作方式：自動操作和手動單步操作；

    3．7、紫外線強度：紫外燈距工件表麵380mm處不小於1000μw/cm²；

    3．8、靈敏度：A型15/50試片清晰顯示；

    3．9、電源：三相四線，AC 380V，50Hz，約80A；

三．   改造後的特點

    4．1、中央處理系統采用PLC控制，既可進行手動控制（單步操作）又可進行自動控制，提高瞭工作效率，減輕瞭操作人員的勞動強度；

    4．2、磁化電源主電路，采用可控矽無節調壓，工作噪音小，輸出功率大，重復使用率高，低壓大電流輸出，安全可靠；

    4．3、磁化電流連續可調。帶斷電相位控制功能，既可用連續法探傷，又可用剩磁法探傷，剩磁穩定度好；

    4．4、機床的儲液箱和儲液槽均采用不銹鋼材料制造，既適用於油劑磁懸液，又適用於水劑磁懸液。且磁粉攪拌均勻，無沉淀死角；

   五．ng>結構形式及工作過程ng>

ng> ng>

ng>ng>ng>

ng>

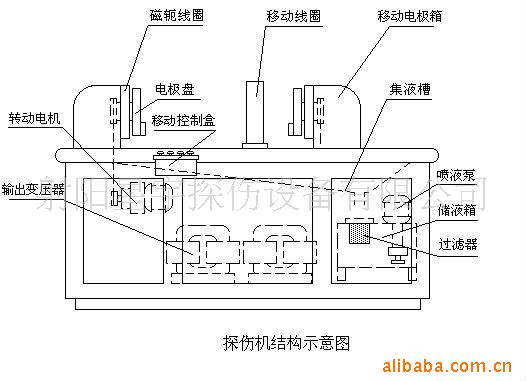

該機為機電、分一體組合式結構，主要由磁化電源控制系統和夾持裝置組成。

磁化電源控制系統主要由電氣控制元件、可控矽觸發系統、電流檢測指示系統等組成。

夾持裝置主要由磁軛、隔離輸出主變壓器、氣動元件、磁懸液攪拌噴灑及回收系統、紫外線燈、檢驗工作臺及暗室等幾部份組成。該設備探傷時隻需按一下“工作”按鈕，則設備將在PLC的控制自動下，由氣缸驅動磁軛電療夾緊工件，然後噴灑磁懸液、磁化、松開工件，工件自動滑入檢驗工作臺，在紫外燈下對其進行缺陷觀察。

磁懸液攪拌噴灑及回收系統，由儲液箱、攪拌器、集液槽、抽液泵、輸液管、噴液器組成。其中儲液箱為獨立整體，蓋上裝有抽液泵，進行攪拌和抽液。為瞭使磁懸液不產生吸附沉淀。儲液箱與集液盤均采用非磁性材料不銹鋼制成。
