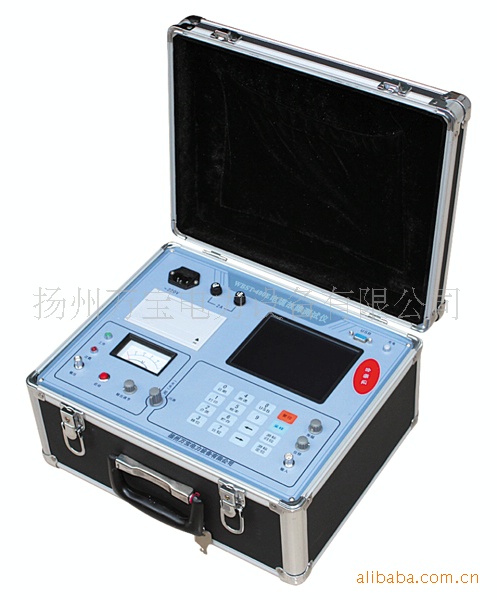

一、使用說明
    HGY型伏安特性、變比、極性綜合測試機是專門為繼電器保護專業試驗電流互感器伏安特性，變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比，比較高的多功能試驗機器。
   本機器采用高效低耗優質材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、攜帶、操作方便。其性能獨特，是目前不可多得的機器。
二、技術參數
   ⒈輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。
    ⒉工作環境溫度：0~40℃。
    ⒊輸入電壓：輸入交流220V時，輸出0-500V。
                輸入交流380V時，輸出0-1000V。
                電流：最大瞬時電流，測變比時為600A。
                輸入交流220V時，輸出0-400A。
                輸入交流380V時，輸出0-600A。
                伏安特性測試時為15A。
    ⒋數字電壓表測量范圍：0-999.9V；分辨率：0.1V。
            作電流顯示時：0-999A；分辨率：0.1mA。
    ⒌數字電流表測量范圍：0~999A；分辨率：0.01A。
    ⒍誤差：1≤1%，U≤1%。
    ⒎測CT變比時，可自動計算變比值，並打印數據和計算結果。
    ⒏測伏安特性時，存儲並打印20組電流電壓值和伏安特性曲線。
    ⒐外型尺寸：長×寬×高=470×340×260mm3。
    ⒑重量：23Kg。
    ★★★註意事項
    ⒈電流互感器二次線圈不應有接地點。
    ⒉調壓器開關及輸出開關在斷開位置方向可接線和拆線。
    ⒊試驗前本裝置應可靠接地。
    ⒋做完試驗後應及時回零，嚴禁在高電壓，大電流下長時間停留。
三、麵板圖示及說明（圖一）
    1——電壓采集輸入端，連接交流輸出遠端，連接CT二次側。
    2——交流電流輸出，連接CT二次側。
    3——調壓器輸出保險（15A）。
    4——調壓器輸出開關。
    5——升壓調節手柄。
    6——四位液晶屏幕電流顯示（V）［兼變比測試之CT二次側電流顯示］。
    7——四位液晶屏幕電流顯示（A）［兼變比測試之CT一次側電流顯示］。
    8——打印機。
    9——數據復位按鍵。
    10——存貯數據按鍵。
    11——打印按鍵。
    12——復位指示燈。
    13——存貯指示燈。
    14——變比電流輸入連接CT二次側。
    15——變比電流輸出連接CT一次側。
    16——伏安特性試驗與變比測試轉換開關。
    17——極性判別輸入連接CT二次側。
    18——極性判別輸出連接CT一次側。
    19——極性判別電流顯示表，不測試時為零位。
    20——極性判別通斷按鍵按一下既接通，松開既關閉。
    21——接地插座。
    22——整機保險（1A）。
    23——電源插座。
    24——整機電源開關。
    25——外接傳感器接口，外接一次電流輸入端。

四、使用方法
    ●伏安特性試驗：
   接線如下圖所示：（圖二）
    ⒈使用者根據被試設備的伏安特性適當選擇輸 入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。
    ⒉將機器可靠接地。
    ⒊檢查電流互感器無接地點。
    ⒋將開關“16”撥至伏安檔。
    ⒌機器輸出和電壓測量接至電流互感器二次側（如圖二所示）。
   ⒍檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處於等待存儲狀態。
    ⒎接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（註：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。）
   ⒏最多可存儲20組電流，電壓值。
    ⒐存儲完畢後調壓器調零。
    ⒑按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓軸分三個量程，量程選擇為自動方式，根據采樣電壓最大值自動選擇某一量程：
            0—199V每格代表10V
            200V—499V每格代表25V
            500V—2000V每格代表50V
           電流軸分兩個量程，量程選擇為自動方式，根據采樣電流最大值自動選擇某一量程。
            0—7A每格代表0.25V
            7A—40A每格代表0.5A
    ⒒按一下復位鍵復位後，可重復測試。
    ⒓試驗完畢，斷開“4”開關和“24”開關，拔出連接線。
五、變比測試：接線如下圖（左側）所示：（圖三）
    ⒈將開關“16”撥至變比檔。
    ⒉輸入交流220V時，輸出0-400A；
      輸入交流380V時，輸出0-600A。
   ⒊將旋鈕“5”旋至零位，打開開關“24”後，開關“4”打開，緩慢轉動旋鈕“5”，使表頭“7”顯示一電流值`IO（A）同時表頭“6”有一對應電流值Ii（mA），待顯示穩定後按一下儲存鍵“10”存儲數據。將旋鈕“5”旋至零位，“11”鍵打印變比數據和計算結果。關斷開關“4”。
   ⒋測試完畢，斷開電源。拔出連接線。
    ⒌當測變比一次電流滿足不瞭試驗時，可外接升流器試驗用機器所配外接傳感器穿過升流器電源線後接入25外接一次插孔，二次接線仍接入二次插孔，做試驗時不要打開4即調壓器開關。
   ⒍說明：①每次隻能做一組變比測試，並計算，需重復變比測試時，將開關“16”往前復位後再撥回變比即可重復變比測試。本機變比測試時自動限時半分鐘左右。②變比的計算結果約為整數“XXX”也即“XXX比1”，用戶根據自已的CT換算或“XXX比5”等。

四、使用方法
    ●伏安特性試驗：
   接線如下圖所示：（圖二）
    ⒈使用者根據被試設備的伏安特性適當選擇輸 入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。
    ⒉將機器可靠接地。
    ⒊檢查電流互感器無接地點。
    ⒋將開關“16”撥至伏安檔。
    ⒌機器輸出和電壓測量接至電流互感器二次側（如圖二所示）。
   ⒍檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處於等待存儲狀態。
    ⒎接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（註：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。）
   ⒏最多可存儲20組電流，電壓值。
    ⒐存儲完畢後調壓器調零。
    ⒑按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓軸分三個量程，量程選擇為自動方式，根據采樣電壓最大值自動選擇某一量程：
            0—199V每格代表10V
            200V—499V每格代表25V
            500V—2000V每格代表50V
           電流軸分兩個量程，量程選擇為自動方式，根據采樣電流最大值自動選擇某一量程。
            0—7A每格代表0.25V
            7A—40A每格代表0.5A
    ⒒按一下復位鍵復位後，可重復測試。
    ⒓試驗完畢，斷開“4”開關和“24”開關，拔出連接線。
五、變比測試：接線如下圖（左側）所示：（圖三）
    ⒈將開關“16”撥至變比檔。
    ⒉輸入交流220V時，輸出0-400A；
      輸入交流380V時，輸出0-600A。
   ⒊將旋鈕“5”旋至零位，打開開關“24”後，開關“4”打開，緩慢轉動旋鈕“5”，使表頭“7”顯示一電流值`IO（A）同時表頭“6”有一對應電流值Ii（mA），待顯示穩定後按一下儲存鍵“10”存儲數據。將旋鈕“5”旋至零位，“11”鍵打印變比數據和計算結果。關斷開關“4”。
   ⒋測試完畢，斷開電源。拔出連接線。
    ⒌當測變比一次電流滿足不瞭試驗時，可外接升流器試驗用機器所配外接傳感器穿過升流器電源線後接入25外接一次插孔，二次接線仍接入二次插孔，做試驗時不要打開4即調壓器開關。
   ⒍說明：①每次隻能做一組變比測試，並計算，需重復變比測試時，將開關“16”往前復位後再撥回變比即可重復變比測試。本機變比測試時自動限時半分鐘左右。②變比的計算結果約為整數“XXX”也即“XXX比1”，用戶根據自已的CT換算或“XXX比5”等。

    ●極性判別：
    ⒈用一對測試線連接被測互感器的一次側和麵板上的L+ L-插座。用另一對測試線連接被測互感器的二次側和麵板上的K+ K-插座。（接線如圖三右側所示。）
    ⒉本機器接通交流220V電源，開關“24”打開。
    ⒊瞬時按一下試驗按鍵“20”（按鍵的時間要短，否則會縮短機器的使用壽命），若麵板上表頭瞬間正偏（即右偏）則被測互感器的一次側接L+的端頭和二次側接K+的端頭為同極性端，反之為非同極性端。（按鍵斷開瞬間的指針指向與按鍵接通瞬間相反，這是正常現象。）
   ⒋測試完畢，斷開電源，拔出連接線。
    ⒌變壓器的極性判別可參照此方法測試。
六、本機器保修期為一年，終生負責維修。
