 本廠是專業生產第四大類滾針軸承.查廣泛用於紡織機械,印刷機械,煙草機械,工程機械,縫紉機械,包裝機械,電動工具,汽摩,辦公設備,洗衣機,礦山機械等領域.
 生產類型,輕重系列(NA,RNA,NK,NKS,NKI,NKIS,NAO,RNAO,NAV,RNAV)沖壓外圈（HK，BK，BA）拉伸件，平麵滾針軸承（AXK，AS,CS,GS）螺栓滾輪(KR,CR.KRE，KRV,NUKR,PWKR,CF)支撐滾輪(NART,NUTR,CCYR,STO,RNA22,NA22)推力滾針(NKX，NX,AXW)單向(FC,CSK,GFK,DC,FC,RCB,)圓柱滾子(SL18,SL19,SL01,SL02,SL04)等等.同是訂做各種非標軸承.歡迎各界朋友光臨

向心滾針和保持架組件

      滾針和保持架組件作為一獨立的軸承元件，其中每個滾針由保持架精確地引導和保持。它實現瞭最小的結構空間下具有高負荷能力和高剛性的軸承設計。保持架的兩引導麵間距寬廣，保證瞭滾針和保持架組件的精確引導。
      滾針和保持架組件適用於軸和座孔可作為滾道之處。在具有高尺寸精度、幾何精度的軸和座孔滾道下，可得到最高旋轉精度。軸部位的公制間隙取決於內外滾道的公差、滾針組差和工作溫度。
      向心滾針和保持架組件K、K…D型，該種軸承隻有一組向心滾針和保持架組件，外徑尺寸小，適用於徑向尺寸特別受限制的部件中，用來承受徑向負荷。K…ZW、K…ZWD型為雙列向心滾針和保持架組件。該種軸承由於無套圈，與其相配的軸頸表麵和外殼孔表麵直接作為滾動麵要求其表麵硬度HRC60、表麵粗糙度Ra值不大於0.63μm。
      為滿足主機要求，該種軸承可加工成剖分式，便於裝拆。K…D表示剖分式、單列，K…ZWD表示剖分式、雙列。
      K單列向心滾針和保持架組件          K…ZW雙列向心滾針和保持架組件
      K…D剖分式單列向心滾針和保持架組件 K…ZWD剖分式雙列向心滾針和保持架組件

螺栓型曲線滾輪 一般為滿裝滾子結構，螺栓軸滾道部位經過淬火，為避免應力集中，滾輪的厚壁外圈外表麵為弧形。外圈有兩個整體擋邊，軸向由滾子引導。螺栓軸頭部和壓裝的側擋圈通過滾子為外圈提供軸向支承。

　　螺栓軸型曲線滾輪NUKR系列為滿裝雙列圓柱滾子結構。

　　2）偏心套NUKRE系列　

　　螺栓軸型曲線滾輪NUKRE系列和NUKR系列類似均為滿裝雙列圓柱滾子結構，唯一不同的是NUKRE系列在螺栓軸上有一個偏心套。

　　3）雙滾道PWKR系列

　　螺栓軸型曲線滾輪PWKR系列和NUKR系列類似，均為滿裝雙列圓柱滾子結構，唯一不同的是PWKR的外圈為雙滾道，兩列滾子是分開的。　

　　4）帶側滾輪NUKRA系列

　　NUKRA系列和NUKR系列外形類似，區別是NUKRA為雙頭螺栓，而且在螺栓軸尾部增加瞭一側滾輪，從而導致結構發生變化，NUKRA為單列滿裝圓柱滾子結構。　　5）KR系列

　　KR系列曲線滾輪軸承為滾針保持架組件軸承，外圈經由螺栓上的擋邊和固定在螺栓上的擋圈被軸向引導，可以承受較重的載荷和中轉速。由於軸承內部有較多的貯脂空間，所以潤滑周期得延長。

　　KR和NUKR類似，不同的是KR兩端均有擋圈，而NUKR隻有一端有擋圈。

　　6）KRV系列

　　KRV和NUKR類似，不同的是KRV兩端均有擋圈，而NUKR隻有一端有擋圈。

       7)英制曲線滾輪CF CCF  CCFD  CCFE  CCFH   CFH   CR  CRH

實體套圈滾針軸承 是由一個或兩個套圈以及帶有保持架的滾針組組成。根據應用場合的不同，可分為帶內圈或不帶內圈的軸承。因此，實體套圈滾針軸承可以滿足重量輕，占用空間小、傳遞功率大的要求。實體套圈滾針軸承具有較小的體積及較高的承載能力。

主要結構型式
外圈雙擋邊（或雙鎖圈）帶保持架滾針軸承 NA、NKI型
可分別安裝內圈和外圈（帶鎖圈、全套滾針和保持架），權限轉速高，分單列和雙列兩種。
如果軸不能用來作為滾道，即若將軸淬硬用研磨不可能或不經濟時，則可采用此類帶內圈的滾針軸承。
無內圈有保持架滾針軸承
NA、NKI型軸承不帶內圈即為RNA、NK型滾針軸承。
此種軸承無內圈，適用於徑向安裝尺寸受限制的支承結構，與軸承相配的軸頸直接作為滾動麵。作為滾道麵的軸，必須淬硬件並進行研磨，而且隻有將其加工到適當的尺寸和形狀精度時，整套滾針軸承才能較高的壽命及運行精度。同時，由於無內圈，因此軸的直徑也可作適當加大，從而也增加瞭剛性。

帶或不帶內圈的密封滾針軸承
單麵或雙麵密封的滾針軸承可以有效地防止臟物的侵入，軸承內已填入適量的鋰基潤滑脂。該類軸承的內圈比外圈寬，這使得軸承在軸相對軸承箱有微量位移時也可保證密封良好而免致軸承受污染。軸承的內圈也有潤滑油孔，可以根據配置的需要，由外圈或內圈補充潤滑。

支承滾輪軸承是由機加工厚壁外圈、滾針或圓柱滾子、或保持架引導或滿裝滾動體組、內圈或螺栓及密封組成的軸承單元，可承受較高的徑向負荷和一定的沖擊負荷，結構緊湊多樣、旋轉精度高、品種繁多、適應性廣、易於安裝。廣泛用於機床、冶金機械、紡織機械、印刷機械等機械設備和加工流水線。

  其中STO、RSTO、NA22...2RS、RNA22...2RS系列產品在油潤滑時可用於高速運轉。

  NATR,NAST系列支撐滾輪特別適用於重載和中速。

  NATV、NUTR、KRV、NUKR系列滿裝滾動體產品可在低速下承受較重載荷。

  該類軸承有采用滾針或圓柱滾子承載結構；有多種密封形式用於防止污染物和水的侵入密封方式；外圈外圓有圓柱形及圓弧形多種輪廓形狀；有用螺栓軸結構便於直接安裝等多種結構形式供不同場合選擇使用，有特殊結構等要求的可定做滿足需求。

平麵軸承 ,推力軸承也稱作平麵滾針軸承或推力平麵滾針軸承, 推力軸承 徑向結構緊湊, 平麵滾針軸承 內徑尺寸和載荷能力與其他類型軸承相同時,外徑最小,特別適用與徑向安裝尺寸受限制的支承結構。 推力平麵滾針軸承 根據使用場合不同，可選用無內圈的軸承或滾針和保持架組件，此時與軸承相配的軸頸表麵和外殼孔表麵直接作為軸承的內.外滾動表麵，為保持載荷能力和運轉性能與有套圈軸承相同，軸或外殼孔滾道表麵的硬度.加工精度和表麵和表麵質量應與軸承套圈的滾道相仿。此種軸承僅能承受徑向載荷。平麵推力滾針軸承由帶滾針或圓柱滾子的平麵保持架組件和平麵墊圈組成.主要型號有：AXK/AX/AXW/NTA平麵推力滾針和保持架組件；K811/K812/K89等推力圓柱滾子和保持架組件。

沖壓軸承 也稱沖壓滾針軸承或者沖壓外圈滾針軸承, 沖壓外圈滾針軸承 設計用於支承徑向負荷,減小旋轉部件間的摩擦力, 沖壓軸承 具有較小的橫截麵,能在最小的空間內提供最大的負荷能力,安裝時隻需將其壓入軸承座,非常方便,沖壓滾針軸承具有滿裝滾針和帶保持架兩種設計,兩者均帶有沖壓外圈,作為滾針的外滾道,滿裝滾針型沖壓外圈滾針軸承有最大數量的滾針,由沖壓外圈保持住,成本低,徑向負荷承載能力大,標準的保持架型沖壓外圈滾針軸承包含一片式鋼保持架,用於滾針的導向和保持,其特點在於運行速度快,油膜保持能力強。

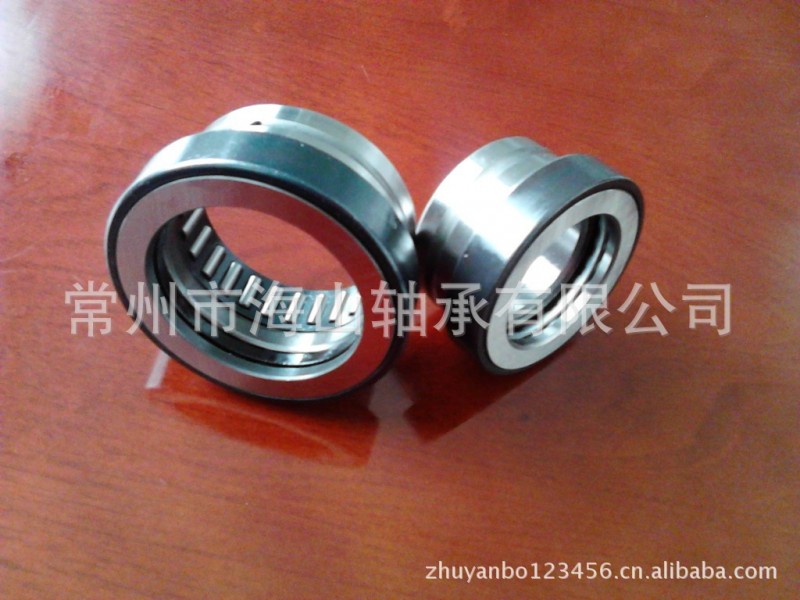

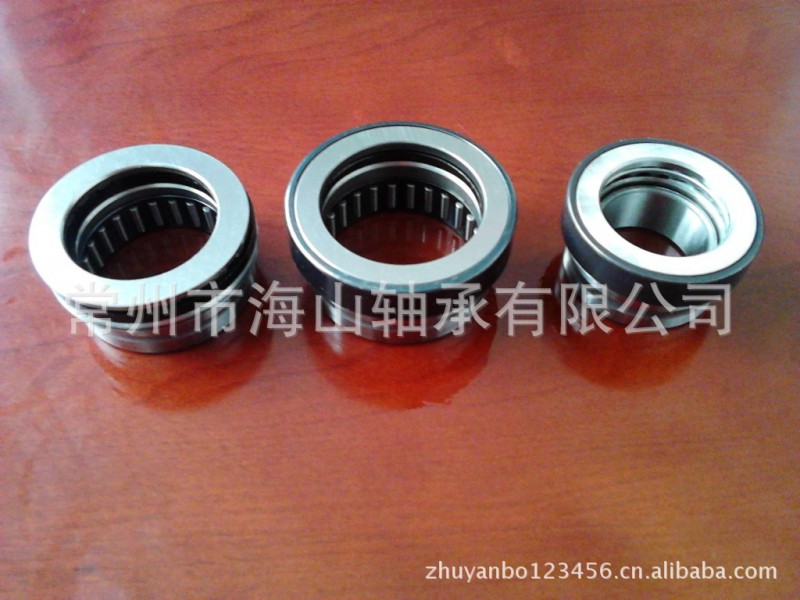

組合軸承 是一套軸承內同時由上述兩種以上軸承結構形式組合而成的滾動軸承,組合軸承是徑向截麵高度最小的定位或單向定位軸承，其使用於傳動工程和工具機上如：鉆床主軸、定心中軸、鉆套、蝸桿、數控機床、板牙頭主軸的軸承及類似的應用場合。如NKXR/ZARN滾針和推力圓柱滾子組合軸承、NKX/NX滾針和推力球組合軸承、NKIA/NKIB滾針和角接觸球組合軸承等。
組合滾針軸承 是一套軸承內同時由上述兩種以上軸承結構形式組合而成的滾動軸承,組合滾針軸承是徑向截麵高度最小的定位或單向定位軸承，其使用於傳動工程和工具機上如：鉆床主軸、定心中軸、鉆套、蝸桿、數控機床、板牙頭主軸的軸承及類似的應用場合。如NKXR/ZARN滾針和推力圓柱滾子組合軸承、NKX/NX滾針和推力球組合軸承、NKIA/NKIB滾針和角接觸球組合軸承等。

圓柱滾子軸承(短圓柱單列滾子軸承)特點:
　　圓柱滾子軸承通常是隻受徑向力,與同尺寸球軸承相比,徑向承載能力提高1.5-3倍,剛性好,耐沖擊,短圓柱單列滾子軸承圓柱滾子軸承特別適用於剛性支承的,又支承短軸,受熱伸長而引起軸向位移的軸和安裝拆卸需要分離型軸承之機器附件,圓柱滾子軸承主要用於大型電機,機床主軸,發動機前後支承軸,火車客車車箱軸支承,柴油機曲軸,汽車拖拉機變速箱等。



單向軸承 ,單向滾針軸承,單向滾針離合器，各種各類系類HF ,HFL ,FC ,FCB, RCB ,RC, F, IWC，EWC ,DC, CSK, CKB (B200), ASNU, CKA, FWD, NF…根據不同需求靈活變動內外結構,其外圈是由合金鋼精密沖壓而成,經過特殊處理增強耐磨性使其具有極強的承載能力,保持器采用PA66高韌性引導2μm滾針來獲得更好的支承鋼性及精確的回轉性能並傳遞最大的扭矩。
　　完美的設計可使單向軸承,單向滾針軸承,單向滾針離合器在-30℃到120℃溫度范圍內長期運行。其優點是當單向軸承,單向滾針軸承,單向滾針離合器側面的箭頭方向相對軸旋轉時離合器便自行鎖緊。
