桿端關節軸承

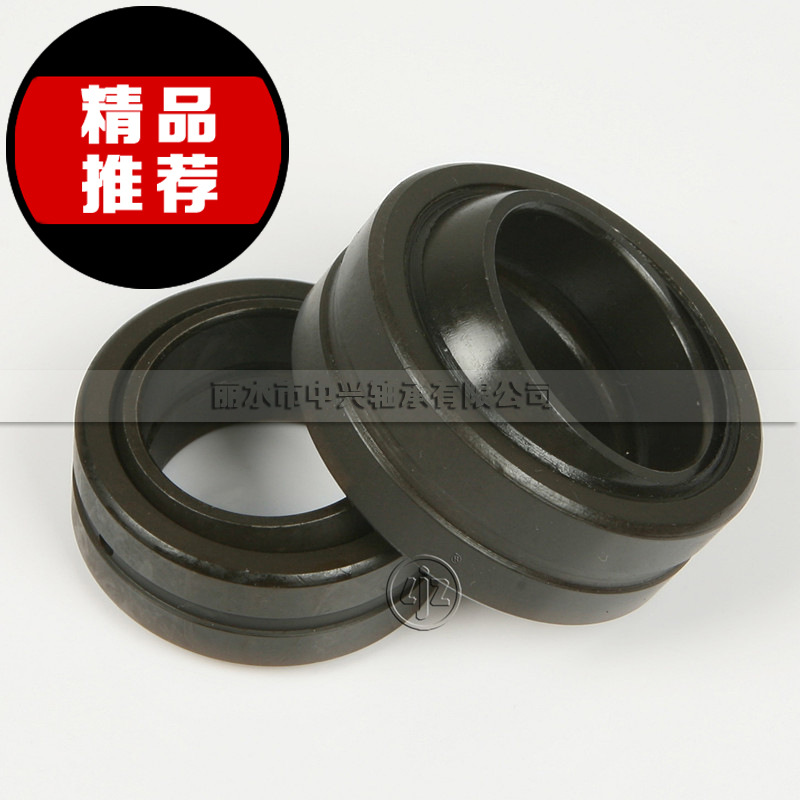

　　關節軸承是球麵滑動軸承，基本型是由具有球形滑動球麵接觸表麵的內、外圈組成。關節軸承主要是由一個有外球麵的內圈和一個有內球麵的外圈組成，能承受較大的負荷。根據其不同的類型和結構，可以承受徑向負荷、軸向負荷或徑向、軸向同時存在的聯合負荷。由於在內圈的外球麵上鑲有復合材料，故該軸承在工作中可產生自潤滑。一般用於速度較低的擺動運動，也可在一定角度范圍內作傾斜運動，當支承軸與軸殼孔不同心度較大時，仍能正常工作。自潤滑關節輔承應用於水利、專業機械等行業。因為關節軸承的球形滑動接觸麵積大，傾斜角大，同時還因為大多數關節軸承采取瞭特殊的工藝處理方法，如表麵磷化、鍍鋅、鍍鉻或外滑動麵襯裡、鑲墊、噴塗等。因此有較大的載荷能力和抗沖擊能力，並具有抗腐蝕、耐磨損、自調心、潤滑好或自潤滑無潤滑污物污染的特點，即使安裝錯位也能正常工作。因此，關節軸承廣泛用於速度較低的擺動運動、傾斜運動和旋轉運動。　　其型式按GB/T9161標準可分成：彎桿開球頭桿端關節軸承（類型代號為：SQ）；直桿開球頭桿端關節軸承（類型代號為：SQZ）；單桿開球頭桿端關節軸承（類型代號為：SQD）；左旋內螺紋組裝桿端關節軸承（類型代號為：SLLB）；左旋外螺紋組裝桿端關節軸承（類型代號為：SALB）；左旋彎桿型桿端關節軸承（類型代號為：SLLB）；左旋單桿型桿端關節軸承（類型代號為：SQLD）；帶圓柱焊接型桿端關節軸承（圓柱型）（類型代號為：SK）；帶平底座焊接型桿端關節軸承（方型）（類型代號為：SF）；帶鎖口型桿端關節軸承（類型代號為：SLR）。按尺寸系列分：桿端關節軸承EH系列（加強型）；桿端關節軸承EG系列（加強型）；英制尺寸桿端關節軸承正常系列（尺寸系列代號為Z）；桿端關節軸承JK系列（尺寸系列代號為JK）。其結構材料代號與遊隙組代號如同關節軸承。　　桿端關節軸承的詳細資料需查閱GB/T304,1-2002、GB/T304,2-2002、GB/T304,3-21102、GB/12765-1991。
