模具類重切削

機型(硬軌)

三軸行程：X/Y/Z(mm)

工作臺尺寸(mm)

高精密產品加工

機型(兩軸線軌)

三軸行程：X/Y/Z(mm)

工作臺尺寸(mm)

MV650

650x400x490

840x400

V42

600x420x480

800x420

MV850

800x500x500

950x500

V52

800x520x505

950x520

MV1165

1100x650x600

1300x600

V52-L

1000x520x505

1150x520

MV1270

1200x700x650

1400x700

V60

1100x600x650

1300x600

MV1370

1300x700x650

1500x700

V70

1300x700x700

1500x700

MV1580

1500x800x700

1700x800

V80

1500x800x800

1700x800

MV1690

1600x900x700

1800x900

高速高精密加工

機型(三軸線軌)

三軸行程：X/Y/Z(mm)

工作臺尺寸(mm)

MV1890

1800x900x700

2000x900

VL52

800x520x505

950x520

V40-DT

(交換工作臺)

600x400x480

600x400x2

VL62

1000x600x650

1300x600

系  統  選  配

刀  庫  選  配

Siemens 808D

臺灣新代 10B

Fanuc 0i Mate MD

Fanuc 0i MD

三菱 M70A

三菱 M70B

鬥笠式：16T/20T

圓盤式：16T/24T

把鏈式：30T

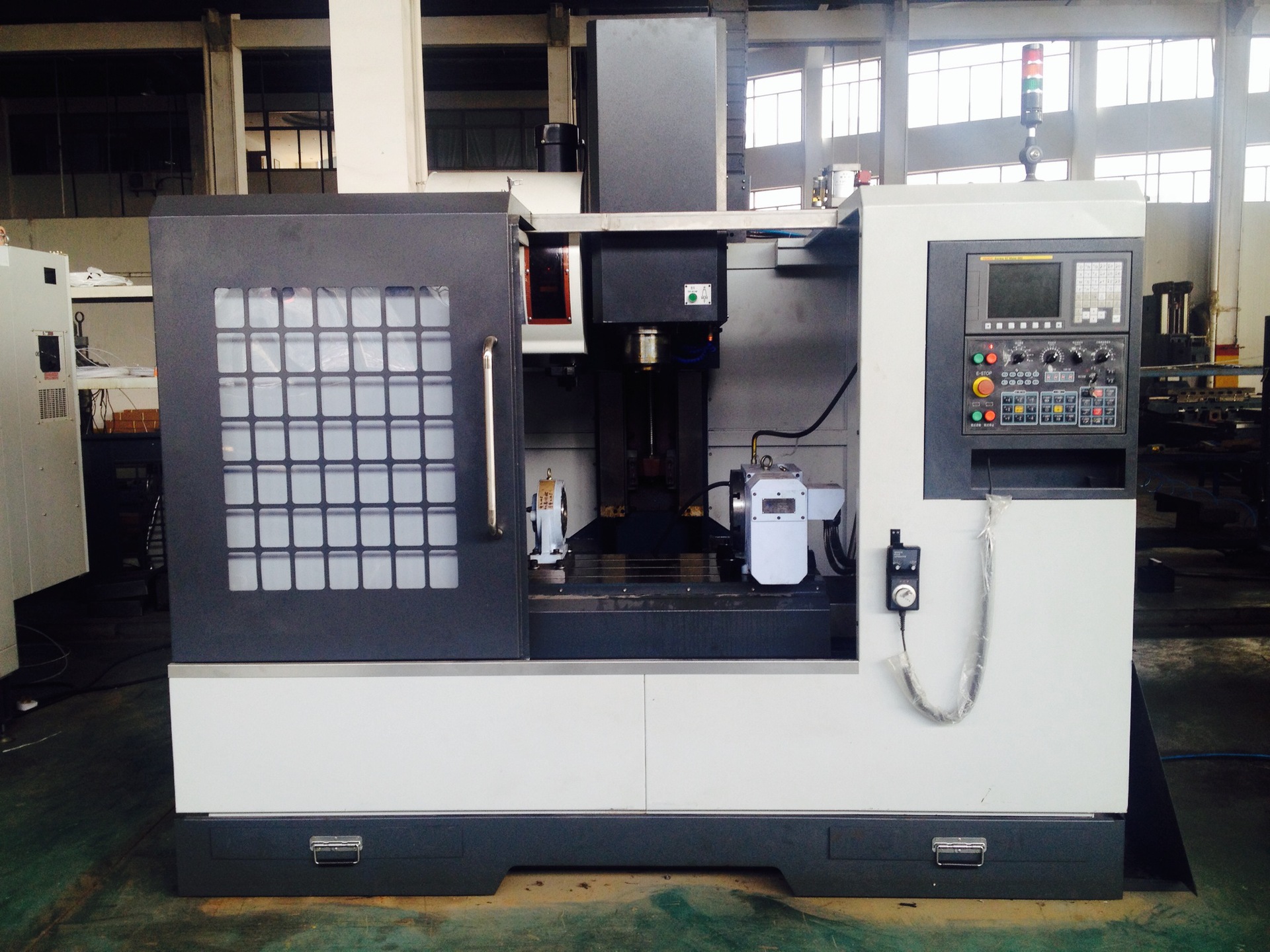

產 品 型 號

V42（兩軸線軌）

工作臺尺寸

800x420mm

T型槽

18H7x5x100mm

工作臺最大荷重

500kg

三軸行程：X、Y、Z

600x420x480mm

主軸鼻端至工作臺面

120-600mm

主軸中心至立柱滑軌面

460mm

主軸電機功率

7.5/11kw

主軸電機型號

βiI8/8000SP

主軸額定/最大輸出扭矩

35.8/70

主軸最高轉速

50-8000rpm

進給電機功率

1.8kw

進給電機型號

βiS12/3000

快速進給速度

30m/min(X/Y)  20m/min(Z)

最大切削進給速度

6000mm/min

定位精度

0.010/300mm

重復定位精度

0.004mm

參照國傢標準號

JB/T8771.4-1998

主軸錐孔

BT40(7:24)

刀柄及拉釘型號

MAS403 BT40/MAS403 BT40-Ⅰ

刀庫形式

圓盤式雙向就近選刀

最大刀具直徑

φ80(滿刀)/φ125 (相鄰無刀)

最大刀具長度

250mm

冷卻液流量

3 M³/h

氣壓要求

6.5 kg/cm2

電源容量

15KVA

機床外形尺寸

2200×2100×2850

機床重量

6000kg
