iphone 5 數據線/30PIN轉8PIN轉接頭測試工具
聯系人：關生 13480158848
E-mail：[email protected]
目前I5數據線生產中由於蘋果公司使用瞭加密的碼片，給很多線材加工廠增加瞭很多難度，各種方案層出不窮，百傢爭鳴！不良率太高一直困擾各個生產商。有的高達1X%的不良率測試工具稀少，用真機測試成本太高。。。給生產和銷售帶來瞭諸多不便！本產品兼容市場主流數據線方案。可根據客戶要求定制，為廠傢提高生產效益。
本產品功能
1.通訊串口，USB-D+,USB-D-, GND,VCC開短路測試，及互相之間短路測試

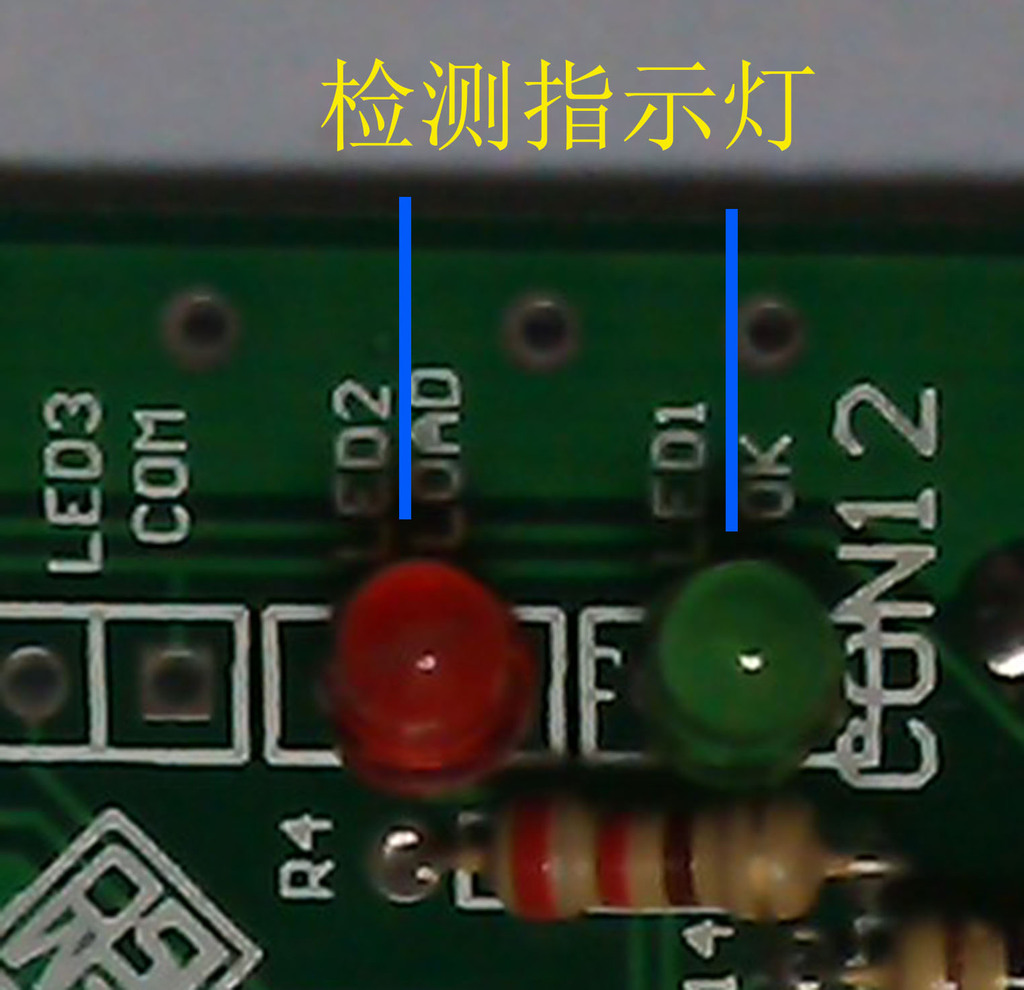

2.模擬ip5通訊識別測試。測試不過，則紅燈常亮，蜂鳴器報警。
3.公頭正反面識別測試。A面響一聲，B面響兩聲。（某些方案正反面均響一聲，或兩聲）
4.充電帶載測試。全部測試通過，則亮綠燈。
適用范圍（其他方案也在進一步研究中，可以根據提供樣品改進）
工廠生產中和出貨前檢查
采購抽檢測試
零售店出售前測試

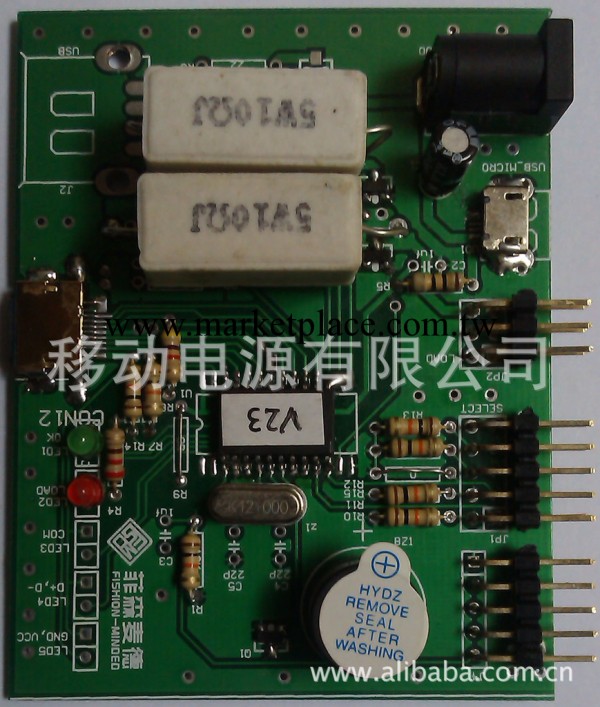

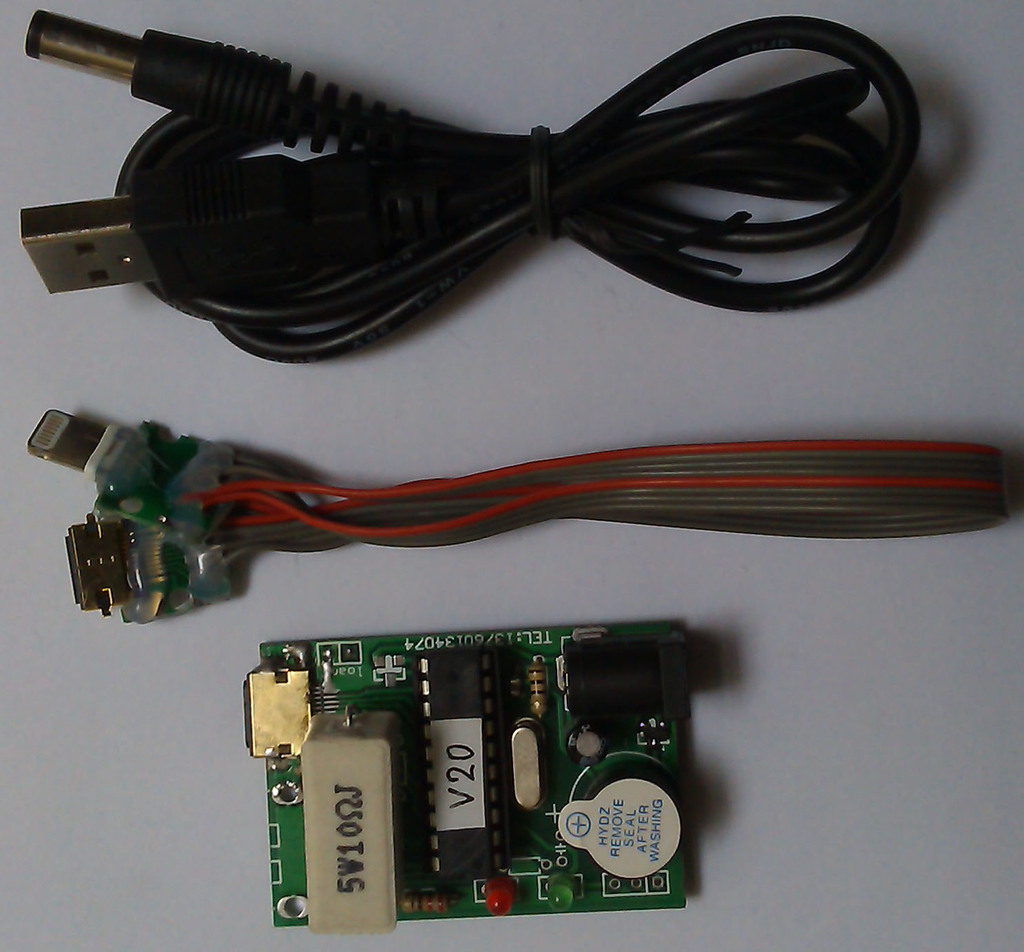

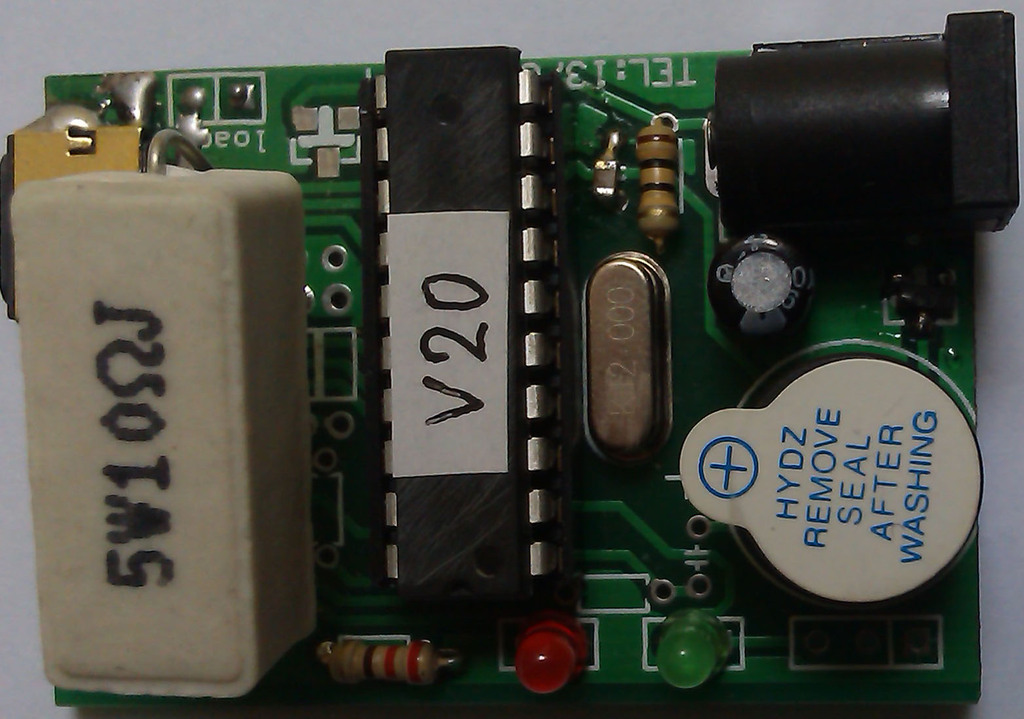

產品：主板1個，USB電源線1根，數據延長線選配
使用說明

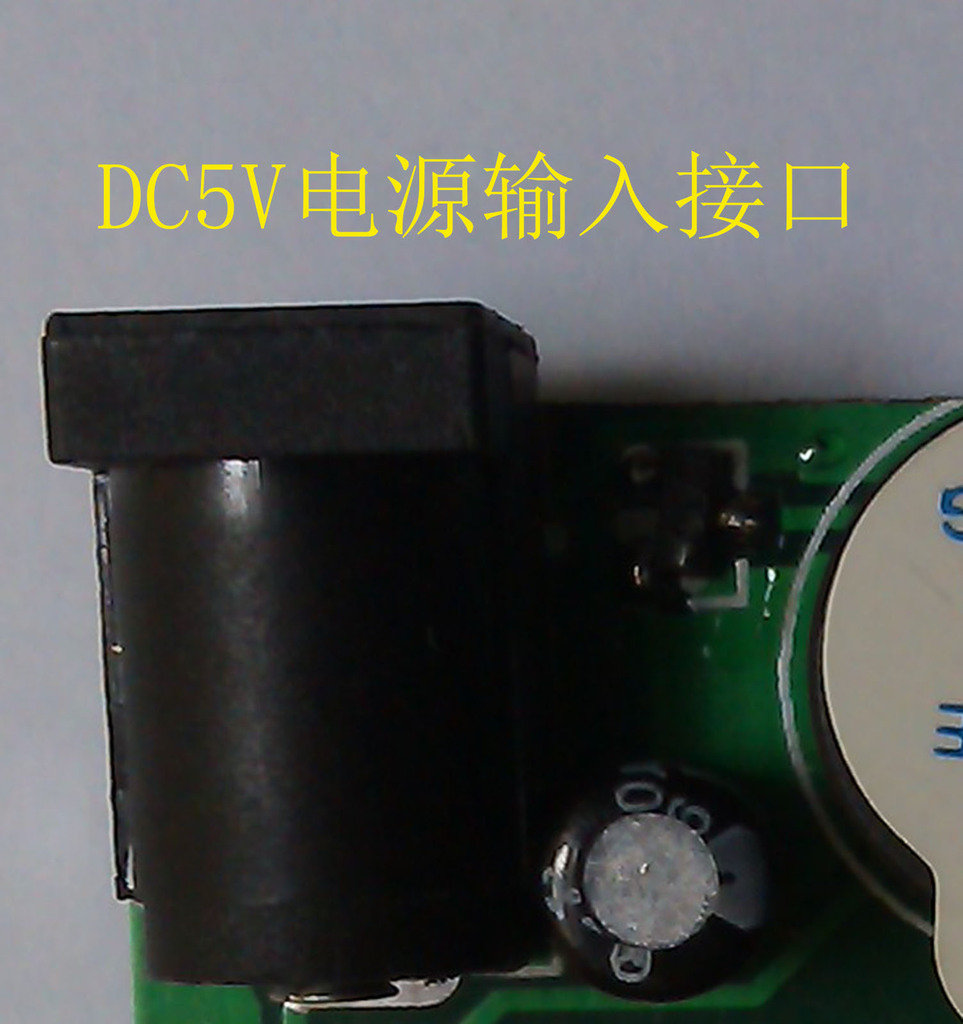

將電源線連接主板電源接口，USB連接5V電源適配器，接插到220V的插口上（或者USB直接連接電腦USB口也可以），連接是紅綠燈交替閃兩次，蜂鳴器響兩聲。
測試過程

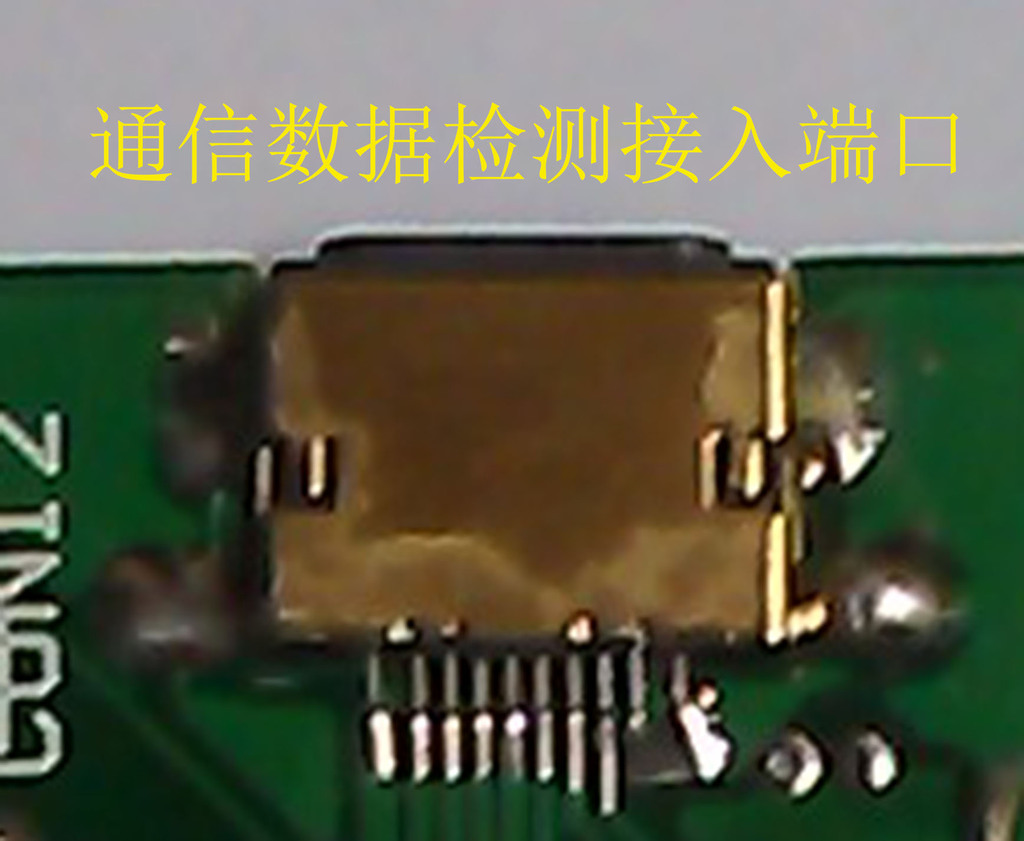

將要測試的數據線連接到測試板子對應的接口上（完全沒入，插好，否著接觸不良報警）。
1.模擬ip5通訊識別測試。測試不過，則紅燈常亮，蜂鳴器報警。
2.公頭正反面識別測試。A面響一聲，B面響兩聲。（某些方案正反面均響一聲，或兩聲）
3.充電帶載測試。全部測試通過，則亮綠燈。
OK狀態
NG狀態
使用建議
1、請盡量將板子固定好再插拔，防止插拔式損壞接口
2、請用電腦USB口或者5V電源供電，防止燒損
3、請保存在幹燥的環境下，防止生銹或者短路
4、在不影響安裝的情況下，建議本面上點熱熔膠，防止短路。
