iphone5數據線檢測治具

聯繫人：黃先生    13714726061

                目前I5數據線生產中由於蘋公司使用了加密的碼片，給很多生產廠增加了很多難度，各種方案層出不窮，百家爭鳴！不良率太高一直困擾各個生產商。有的高達1X%的不良率測試工具稀少，用真機測試成本太高。 。 。給生產和銷售帶來了諸多不便！本產品兼容市場主流方案，集背夾抗老化、數據檢測一體化功能 。直接代替真機使用，為廠家降低成本提高生產效益。可根據客戶要求定製方案。

本產品功能：

a.通訊串口，USB-D+,USB-D-, GND,VCC開短路測試，及互相之間短路測試

b.模擬ip5通訊識別測試。測試不過，則紅燈常亮，蜂鳴器報警。

c.公頭正反麵識別測試。 A麵響一聲，B麵響兩聲。 （某些方案正反麵均響一聲，或兩聲）

d.充電帶載測試。全部測試通過，則亮綠燈。

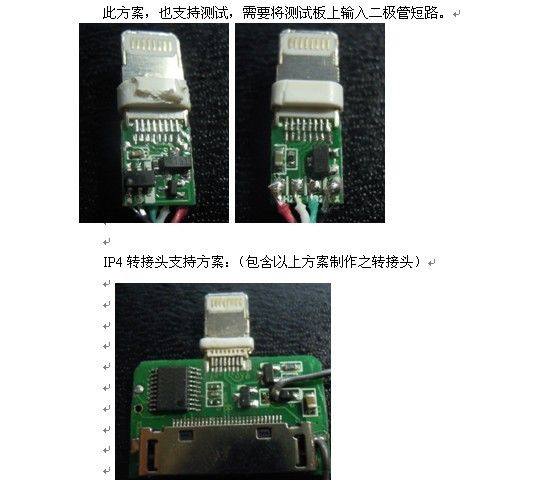

                     適用範圍（其他方案也在進一步研究中，可以根據提供樣品改進）：

• 工廠生產中和出貨前檢查
• 採購抽檢測試
• 零售店出售前測試

<12 3>

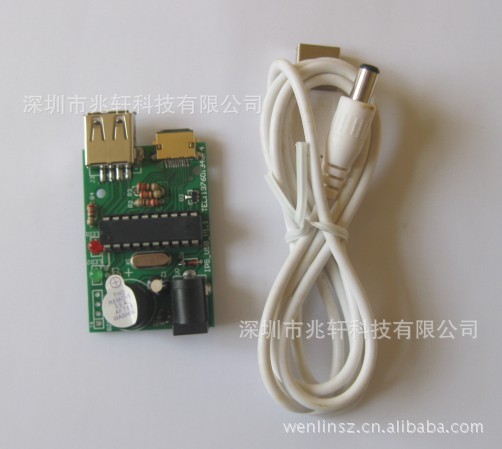

產品：主機板1個，數據延長線選配

使用說明：

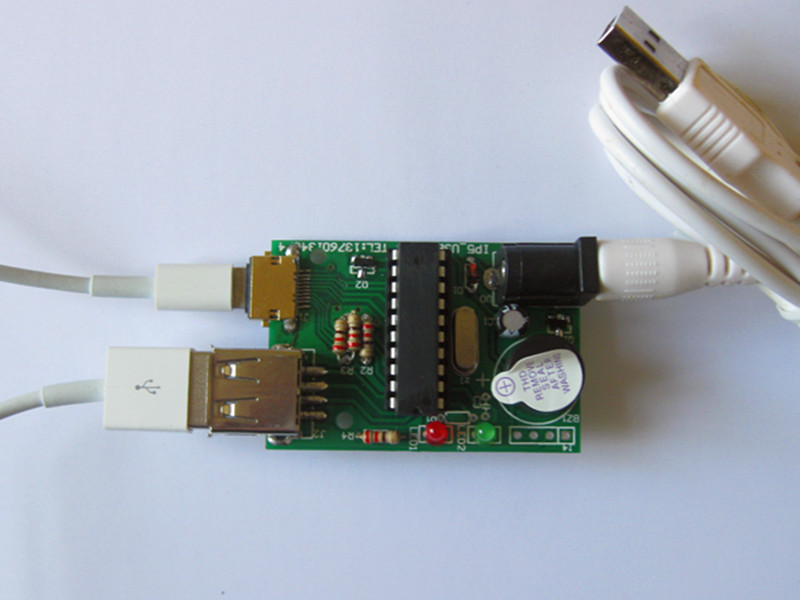

• 將主機板接插到IPHONE5背夾插口上，連接是紅綠燈交替閃兩次，蜂鳴器響兩聲。
• 測試過程：

    1.模擬ip5通訊識別測試。測試不過，則紅燈常亮，蜂鳴器報警 （完全沒入，插好，否著接觸不良        報警） 。

    2.背夾 電池供電、電帶載測試。全部測試通過，則亮綠燈。

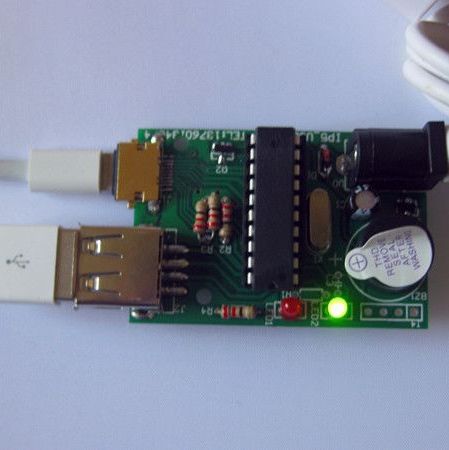

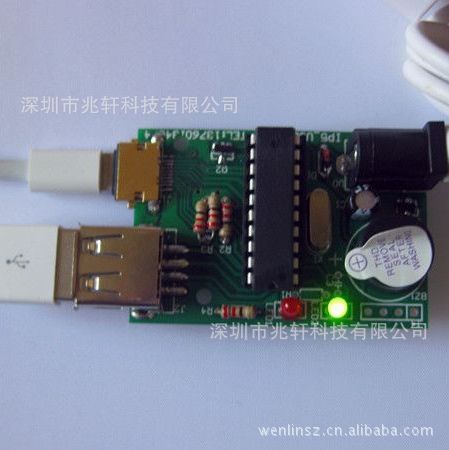

    OK狀態：

    NG狀態：

• 使用建議：

           A：請盡量將板子固定好再插拔，防止插拔式損壞介面

           B：請用電腦USB口或者5V電源供電，防止燒損

           C：請保存在乾燥的環境下，防止生鏽或者短路

           D：在不影響安裝的情況下，建議本麵上點熱熔膠，防止短路。
