產品型號：Y Cable

產品名稱：iphone 7 音頻+充電適配線

產品特點：支持linghtning耳機聽歌及麥克風通話，數據傳輸功能。

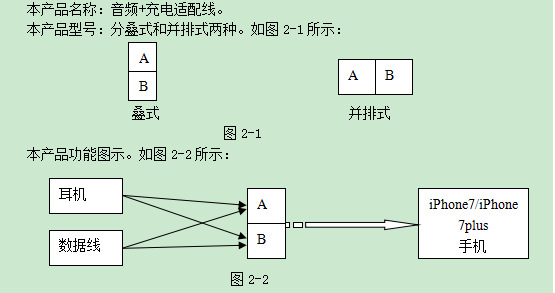

產品功能圖如下：

1.產品技術指標

   .1機械規格說明

 .2電氣規格說明

• Ø 輸入電壓：4.5~5.5V
• Ø 輸入電流：0.5~2.0A
• Ø 輸出電壓： 5.1V
• Ø 輸出電流：2.1A（最大輸出）
• Ø 工作溫度：-10～60度

   .3極限工作參數

• Ø 輸入極限電壓：5.5V
• Ø 輸入極限電流：2.1A
• Ø 輸出極限電壓上線：5.25V
• Ø 輸出極限電壓下線：5.0V
• Ø 輸出極限電流：2.4

2產品介紹

本產品功能描述：

本產品可以讓您在iPhone7、iPhone7plus或iPhone6系列iOS系統更新到10.0以上的手機上使用lightning線耳機聆聽音樂的同時進行充電和數據訪問。

本產品使用說明：

2 聆聽音樂：

1) Lightning耳機與適配線母座連接後，再講適配線公頭和手機相連，即可支持聆聽音樂（線控/電話/拍照/視頻語音等耳機全功能）。

2) 只要Lightning耳機與適配線母座重新拔插，都需要適配線公頭與手機重新拔插連接，才可支持聆聽音樂（線控/電話/拍照/視頻語音等耳機全功能）。

3) 適配線A/B雙口母座，任何一個端口都支持Lightning耳機。

4) 適配線A/B雙口母座同時插入兩個Lightning耳機，則A口相連接的耳機有效，B口無效。

2 充電/數據訪問：

1) 電腦/充電器與數據線母座相連，數據線公頭與適配線母座相連接，適配線公頭與手機相連接即可支持手機充電或電腦iTools訪問手機。

2) 數據線可在任意時刻與適配線相連接，都支持充電或數據訪問，不再需要適配線與手機重新連接。

3) 適配線A/B雙口母座，任何一個端口都支持插入數據線給手機充電或通過iTools訪問手機數據。

4) 適配線A/B雙口母座同時插入兩個數據線，則A口或者先上電的數據線有效，另一端口無線。

5) 充電電流支持5V/2.1A充電器，同時還要看充電器的輸出能力。

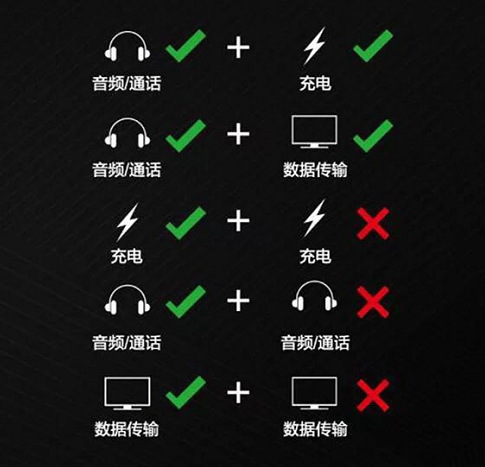

2 數據線、Lightning耳機和手機配合使用的幾種情況：

• Ø  ;支持適配線+手機

2 認證成線

2 A/B口支持任意插數據線，認證成線，插入耳機無效。

2 A/B口先後插入數據線，先有電的數據線有效，另外一根無效。

• Ø 支持數據線+適配線，再連接手機

2  ;認證成線

2 再插入耳機無效（如果想使耳機生效，需要重新拔插適配線或手機）

2 另一端口再插入數據線，如果原來的那根線有電，則後插入的數據線無效，反之，後插入的有電，則後來的有效。

• Ø 支持耳機+適配線，再連接手機

2 認證成耳機

2 再插入耳機無效

2 另一端口可以任意插拔數據線，支持充電（或者電腦支持通過iTools訪問手機）

2 此耳機拔出，在插入後，需要重新拔插適配線或手機

• Ø  ;支持數據線和耳機+適配線，再連接手機

2 認證成耳機

2 此耳機拔出，在插入後，需要重新拔插適配線或手機

2 另一端口數據線可以支持任意插拔，支持充電（或者電腦支持通過iTools訪問手機）

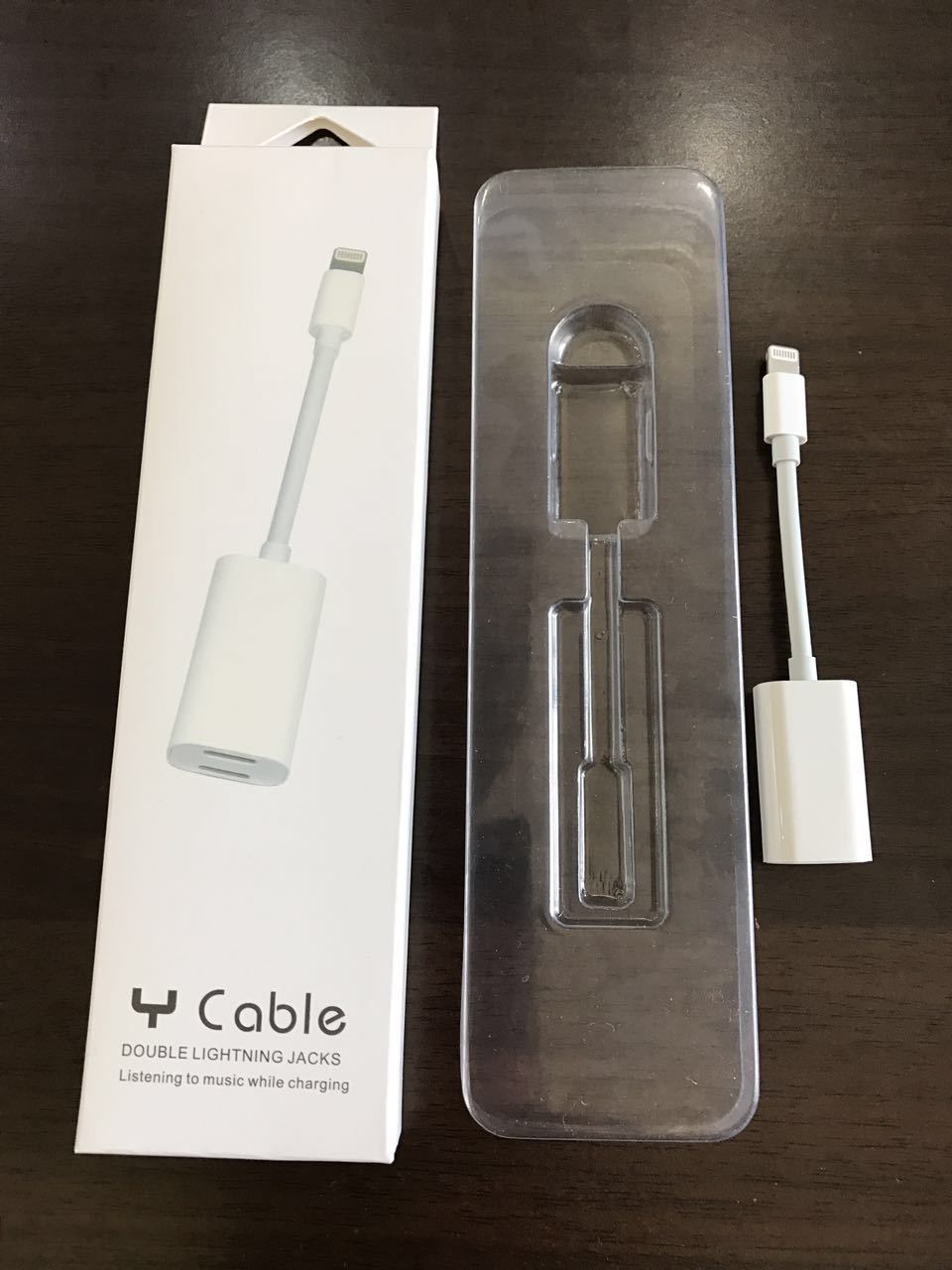

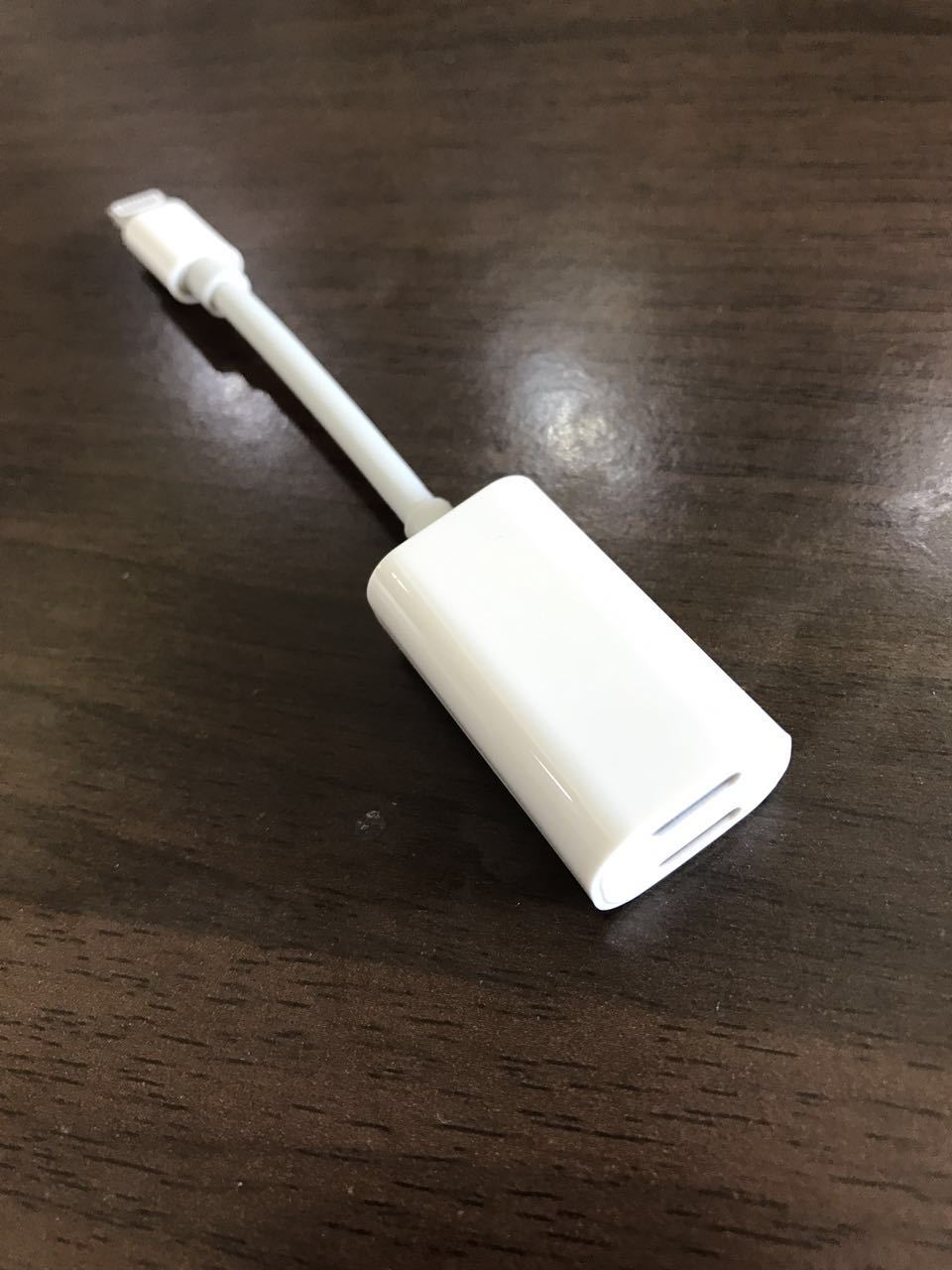

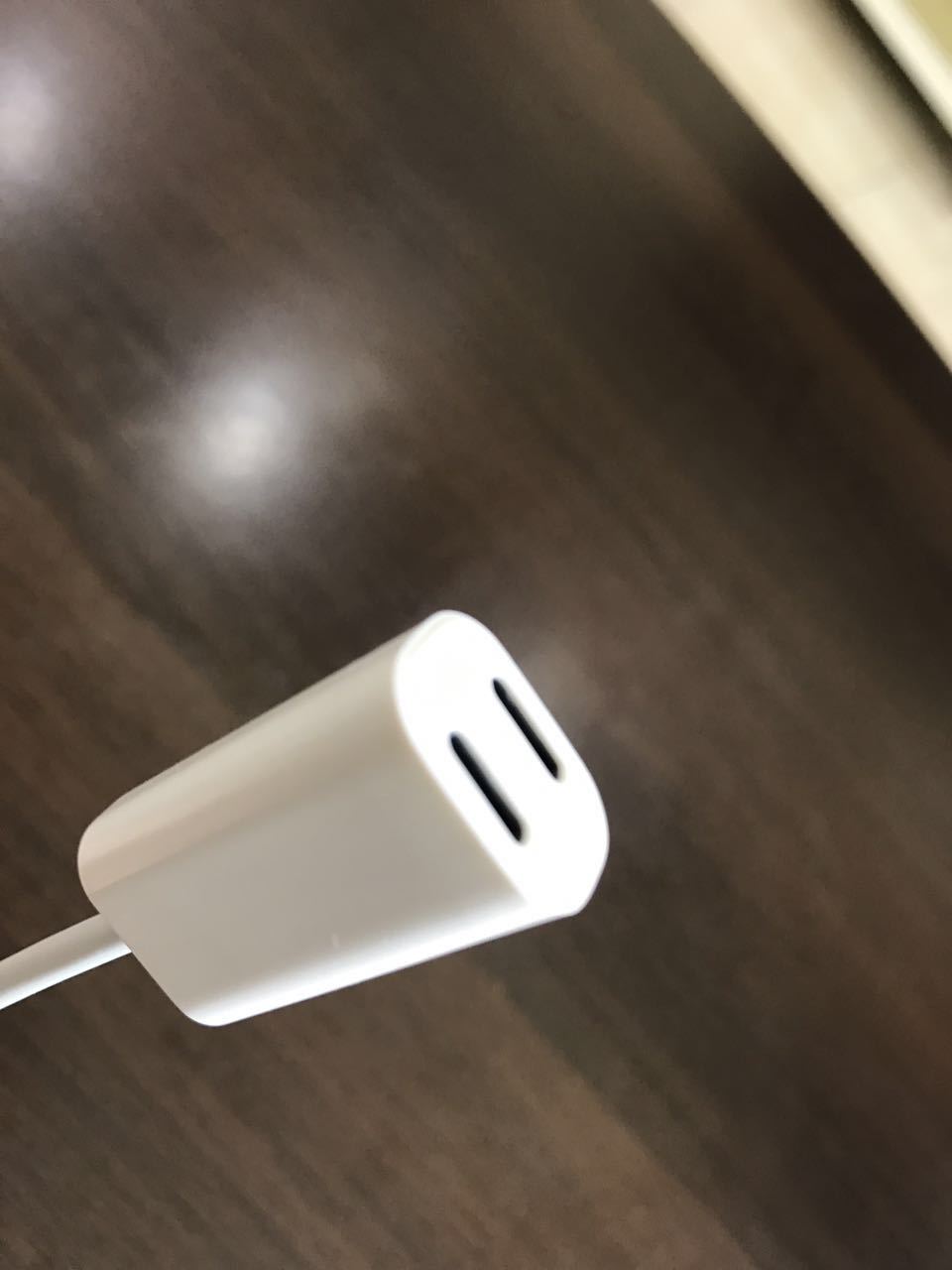

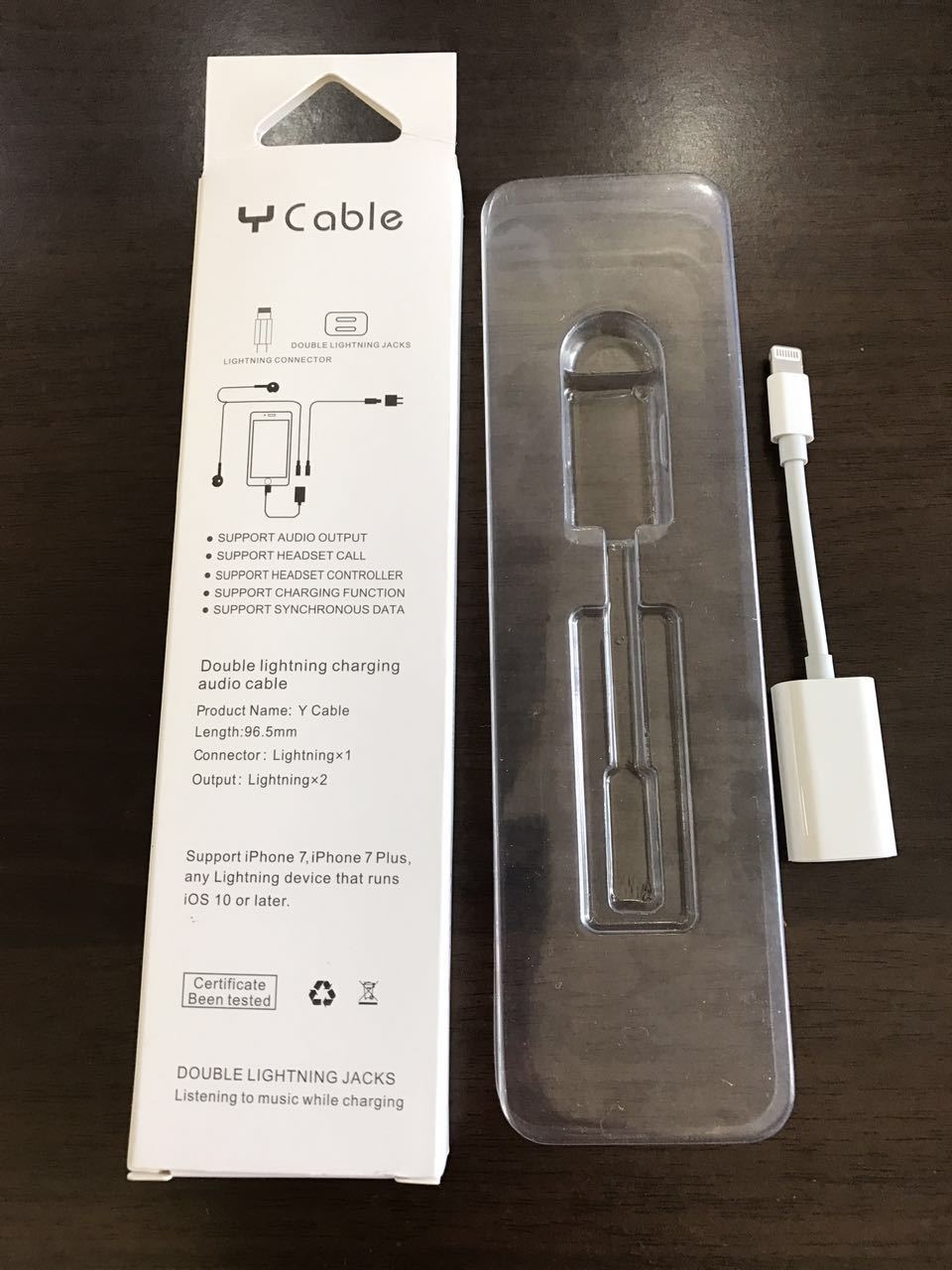

注意：中性英文包裝有存貨，起訂量100PCS（如下圖示，實物照片）
