加工定製:是
品牌:博世瑞
型號:MODEL50
類型:粉塵流量計
流量範圍:0-100
unit:L/min}, 連續工作時間:999
unit:min}, 測量範圍:0-10T
工作溫度:0-260
unit:℃}, 尺寸:500
unit:mm}, 重量:15
unit:kg} , 電源:24VDC

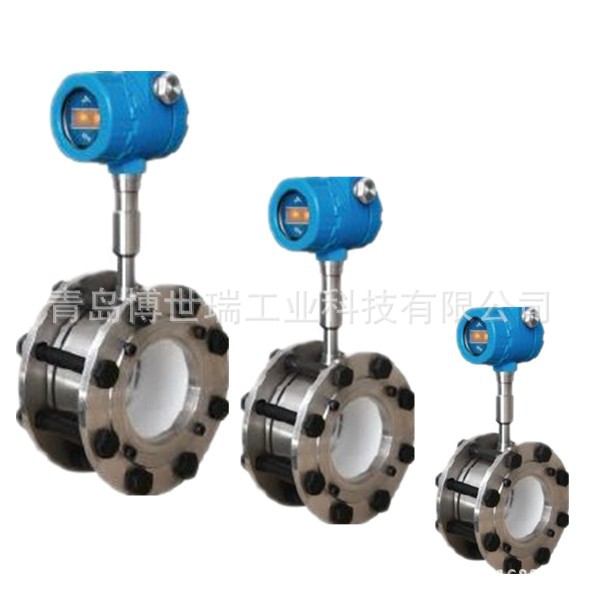

          博世瑞粉體流量傳感器MODEL50 哈爾濱固體輸送管道流量報警器

   ;博世瑞儀器、價格電儀、產品標價為小管徑價格，請依電話諮詢價格為準！李經理：185-6256-7180​​

  BR-MODEL50 粉體流量計 使用範圍：廣泛應用於各種工業用途，包括：煉鋼、發電、石油、化工、醫藥、建材加工、採煤和採礦、水泥製造和包裝等行業。

典型應用:

1、廣泛用於煉鐵高爐噴煤、電廠鍋爐噴煤，玻璃廠石油焦粉的監測

2、各種粉狀材料回收.粉體或顆粒的輸送的計量與控製

3、過程粉塵輸送量的檢測，粉體或顆粒的計量與控製

4、電廠脫硫工程，石灰粉的測量與控製

5、有其獨特的優點，：因此被廣泛用於化工，化纖、玻璃製造廠，食品、造紙、礦冶、環保、鋼鐵、發電站。石油、水泥。等工業領域中，用來測量各種煤粉、礦粉、石灰粉、水泥，麵粉，石油焦粉，催化劑等各種微小顆粒介質的流量的測量。

BR-MODEL50 粉體流量計 簡述：在現代工業的生產過程中，由於工藝需要，粉塵儀的應用越來越廣泛，對其性能要求也越來越高。

基於固體物料的接觸起電理論。粉體物料在氣動輸送或自由落體過程中，會積累一定程度的電荷。採用先進的環形傳感器，可有效捕捉每一個經過環形傳感器的荷電粉體粒子信號，經放大電路放大、整形、濾波，交由高速處理器運算，最後輸出與粉體流量成線性關係的標準電流信號。

採用耐高溫、耐高壓設計，適用於各種工業生產環境。一體化，二線製結構，使得安裝使用變得極為簡單，可輕鬆接入用戶的自動化管理系統。實時對其上游設備的工況進行監測，實現早期報警，方便對上游設備的檢修維護，以免造成浪費，以及對下游設備產生不必要的損傷。粉塵濃度檢測儀的應用，可在企業實施的節能增效過程中可起到輔助作用。

  粉體流量計是專業為各種氣體輸送粉體的現場研發的一種在線測量粉體流量的儀表，通過粉體流量計的在線測量，達到時實監測管道中的時實流量的大小；

BR-MODEL50 粉體流量計 工作原理：

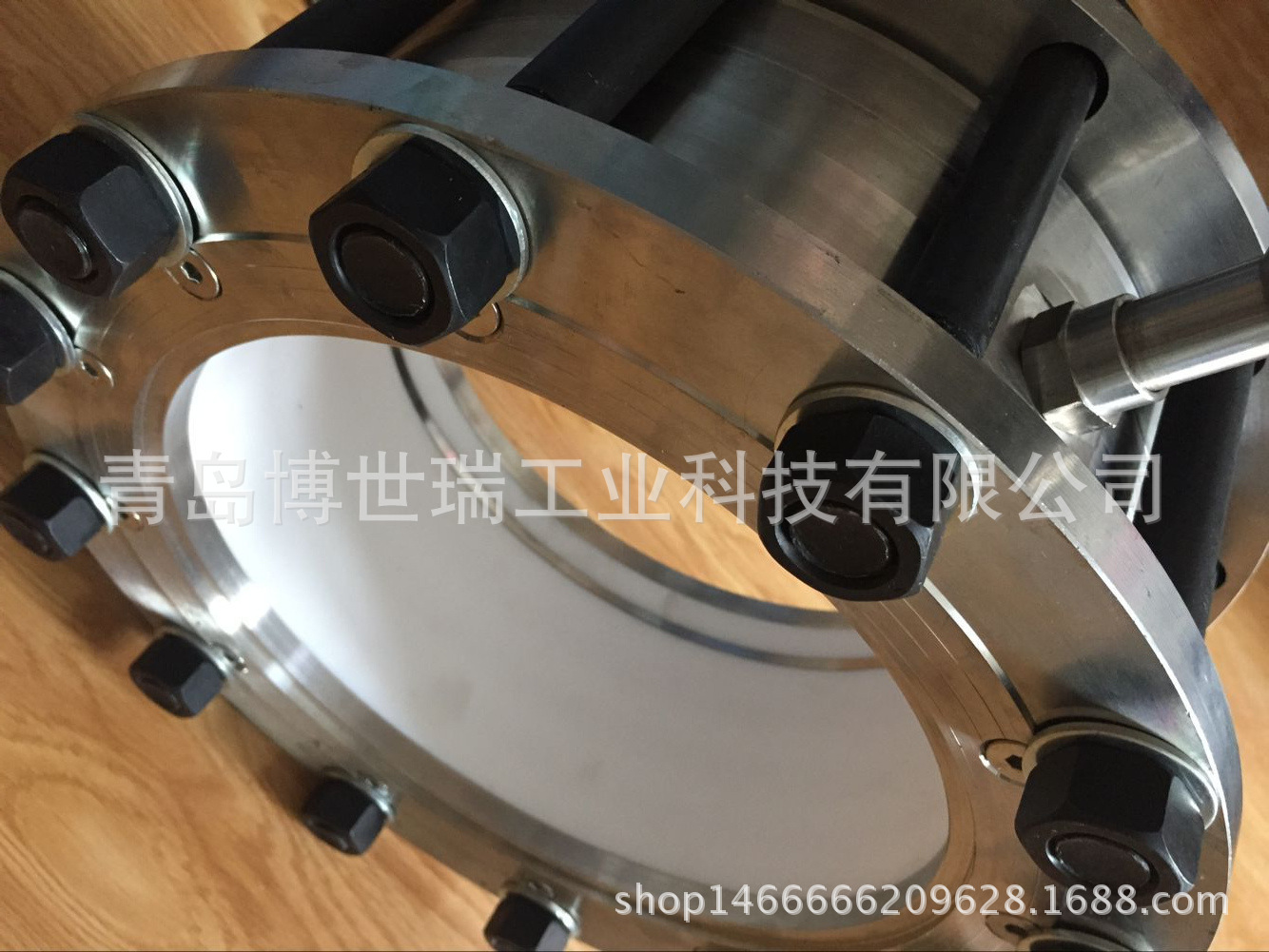

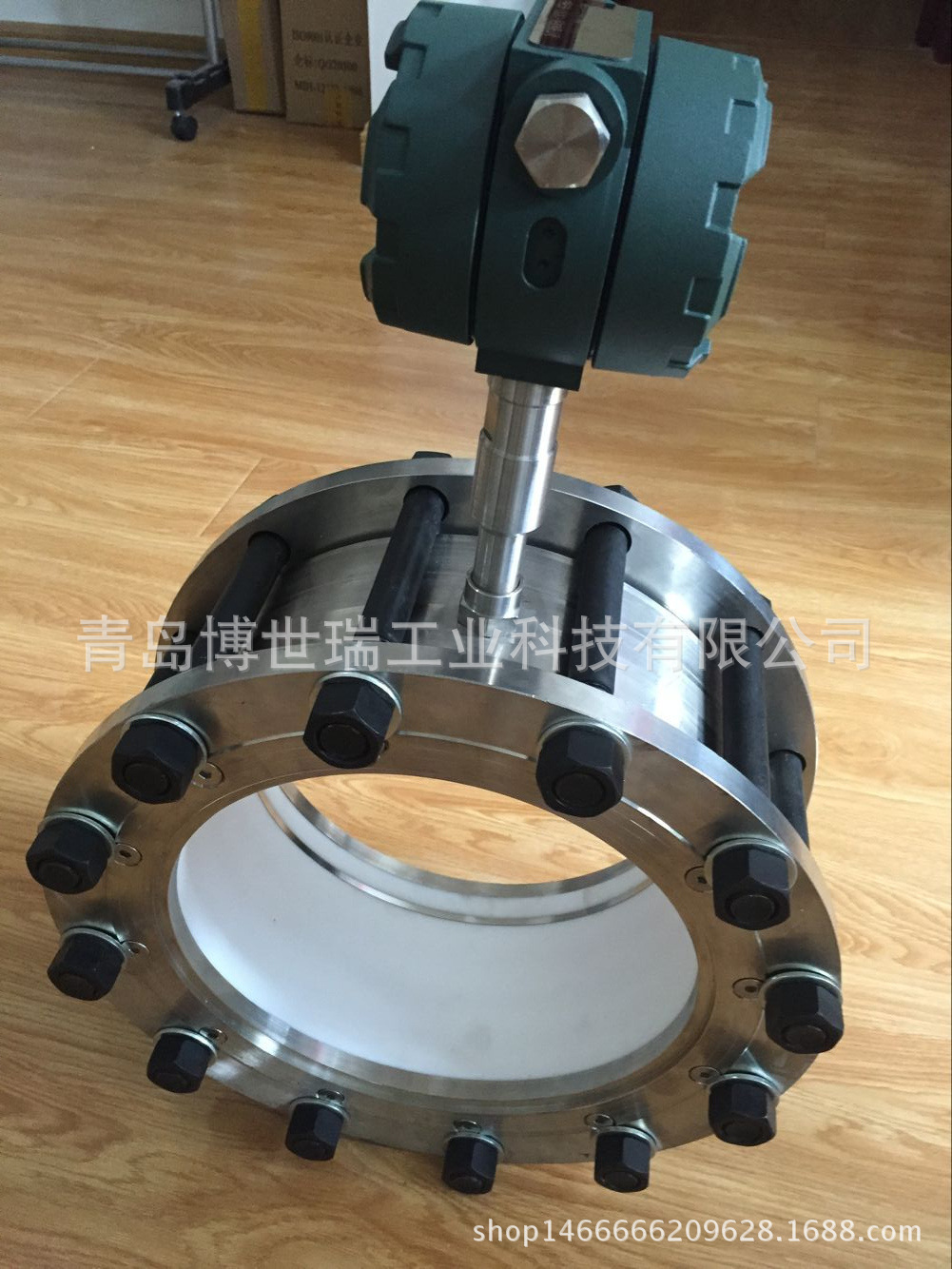

  根據固體的接觸起電原理，粉體在氣力輸送過程中，會積累一定程度的電荷，該現像是由粉體顆粒與顆粒之間，顆粒與管壁之間的連續碰撞、摩擦、分離過程引起電荷的轉移造成的。靜電粉體流量計的傳感器部分由不銹鋼短管、環狀電極和絕緣層組成，短管兩端通過法蘭與管道連接，接地的金屬管壁起到電磁屏蔽作用。

     荷電顆粒通過測量管段時，基於靜電感應作用，傳感器感應出荷電顆粒的電荷數，前置電路與傳感器相接並對信號進行放大，再經具有高速中央處理器內核的轉換器計算處理，將流量信號轉換成與粉體流量成線性關係的標準電流信號，用於流量的控製和調節。

BR-MODEL50 粉體流量計 特性優點：

1粉塵濃度檢測儀由傳感器單元、變送器單元組成的一體化結構

2專用傳感器為無電子電路，無源被動型。靈敏度高，可靠性高，壽命長。

3變送器輸出的電流信號與傳感器單元電氣隔離，實現輸出電流信號的無干擾傳輸。

4二線製（4-20mA）電流信號生輸出，抗干擾能力強，易於遠距離傳輸；

5輸出電流與粉塵濃度成線性關係，方便後續的PLC數據處理。

6模塊化設計，可單獨更換傳感器單元、變送器單元。

7長壽命設計，全金屬外殼、連接件。

8實時在線測量，數據保存時間長，可隨時調閱。

9智能式設計，可測量幾乎所有固體物料。

10節流部件，測量中無壓力損失。

11先進的圓環形電荷傳感器具有響應快，靈敏度高，測量精確的優點



BR-MODEL50 粉體流量計 技術參數：

<1 23>

管道氣體壓力	-0.1Mpa～2 Mpa
管道氣體流速	1m/s～30 m/s
管道氣體溫度	-50℃～260℃（450℃溫度高定製）
管道外徑	10mm～600mm （標準5，10、15、20、25、32、40、50、65、80、100 、125、150、200等，特殊規格可以定製）
精度等級	滿量程的± ;5％
測量範圍	0-20/100/500/2000Kg/h（10kg測量範圍定製）
粉塵粒徑	0.1uM～200 uM
傳感器結構	無阻管道式
操作環境電磁場	在50赫茲時最高值=60A/m
操作環境濕度	不結露90％
操作環境溫度	-40℃～85℃（電子部件）
操作環境振動	最高連續震盪量，任何方向、任何頻率：均方根值2g(20m/s2)
操作環境保護	保護等級： IP66/NEMA4鋁金殼體
變送器電源	24V(15V～32V範圍內可用)
變送器輸出	4～20mA隔離輸出
響應時間	1秒
功耗	最大3W
零點漂移	低於1％
滿量程漂移	低於1％



BR-MODEL50 粉體流量計 儀器安裝

1.傳感器最好裝在水平管道上，垂直管道上也行，但安裝點最好距閥門、彎頭5倍以上管徑處，以法蘭式連接或焊接方式連接。

2.管道口徑尺寸由廠家提供。

3.傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然後壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。

BR-MODEL50 粉體流量計 報警設備

1,系列粉體流量計在PLC或其它可記錄系統中設置。將輸出信號4 -20mA轉換成可見可讀數（如mg/m3）。轉換方式如下，以量程0-100Kg/h為例，4mA對應0Kg/h,20mA對應100 Kg/h，

2,在控製系統中設置粉體堵塞流量值（一般設置為滿量程的2％），當流量低於該值後即報警。由於設備的精細程度及每個工廠的使用要求不同，也可根據實際情況做相應調整。並作時間延遲處理，以免產生誤報警.
