加工定製:是
品牌:青島駿源環保
型號:MODEL100
類型:在線粉塵檢測儀
流量範圍:2
unit:L/min}, 連續工作時間:999
unit:min}, 測量範圍:0-9/12/25/50/100/200/400/800/1000 mg/M3
工作溫度:-20～60
unit:℃},尺寸:160*20*30
unit:mm}, 重量:1.5
unit:kg}, 電源:變送器電源15V – 32VDC
是否跨境貨源:否
變送器輸出方式:二線製4– 20mA（內置隔離器，防爆防干擾）
探針結構:標準探針是M6，長度160 mm 316 不銹鋼棍
管道氣體溫度:－50℃～450℃

=========================
青島駿源環保設備有限公司
銷售負責人：高經理
電話：15806567792 0532-83805661
QQ:3425868565
地址：青島市北區康寧路1號
============ ========================
產品價格請以實際電話及書麵報價為準，歡迎來電諮詢

  ;

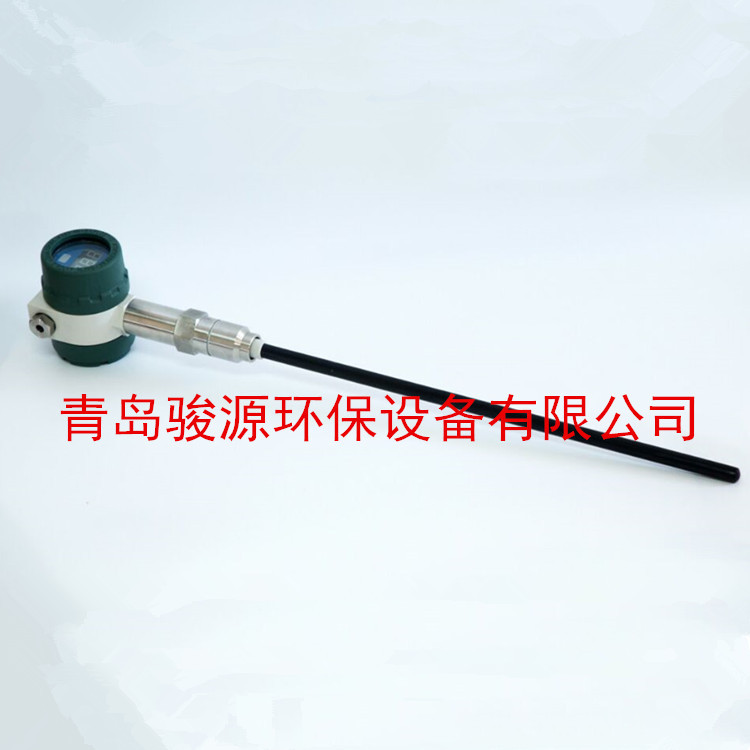

    一、model-100型布袋除塵檢漏儀概述：



        MODEL100布袋塵檢漏儀測量塵埃粒子經過一個固定探頭的靜電荷感應量。塵埃粒子與探頭感應產生靜電荷，通過探頭進行信號放大並傳送進監測控製系統。靜電荷的大小與塵埃粒子的流量成比。 MODEL100布袋除塵檢漏儀的高科技電子線路把這部分電荷轉換成為控製信號輸出，啟動粉塵超標排放警報，同時用於連續記錄粉塵粒子的總量或濃度。

     該裝置提供了目前世界最新交流耦合技術。特別適合連續排放記錄和數據累積。本監測系統工作原理是運用塵埃粒子流經探針周圍所產生的電荷感應來確認塵埃粒子在線排放量（mg/sec）或排放濃度(mg/m3）。在燃燒工況相對穩定的情況下（即在同一個排放點上，流速、溫度、壓力、濕度和煙塵顆粒性質都沒有很大的變化，小於±90%的變動），MODEL100布袋除塵檢漏儀經直接校定後也可用於在線監測排放濃度（單位＝mg/M3）。



     二、 model-100型布袋除塵檢漏儀 應用範圍：



      廣泛應用於各種工業用途，包括：煉鋼、發電、石油、化工、醫藥、建材加工、採煤和採礦、水泥、包裝、環保、除塵設備等行業。典型用途包括布袋除塵器濾袋破損的探測，或粉狀材料回收、產品輸送總量監測，煤氣管道、除塵管道或各種大小、各種燃料的鍋爐煙塵排放濃度監測、靜電除塵器、濾筒除塵器、旋風除塵器等、轉爐一次除塵煙塵檢測系統。



     三、 model-100型布袋除塵檢漏儀 工作原理：



      該儀器採用可靠的靜電測量技術。粉體狀的物質在氣力的輸送過程中，都會產生碰撞和磨擦，因此粉體粒子都會失去電子而形成帶正電荷的粒子和顆粒，隨濃度的變化及粉體流速的變化，其電荷量也按一定規律變化。粉塵顆粒所帶的電荷形成靜電場。利用靜電感應原理即可測得靜電場的大小及變化，當管道內含有粉塵粒子的氣流經過一個固定的傳感器時，粉塵粒子在運動中所產生的微弱電流被傳感器採集並傳送至變送器。經變送器過濾、放大，並處理成為一個與粉塵含量成線性關係的標準輸出值。



     四、model-100型布袋除塵檢漏儀技術參數：

            操作環境溫度：-20℃～60℃（電子部件）；

       操作環境濕度：不結露90%；

       操作環境振動：最高連續震盪量，任何方向、任何頻率：均方根值2g(20m/s2)；

       操作環境電磁場：在50 赫茲時最高值=60A/m (相等於一個1 米×1 米正方形電磁線圈內有50AT 的磁場) ；

       操作環境保護：保護等級：IP66/NEMA4 鋁合金殼體，適合非腐蝕性環境內安裝，不銹鋼探針；

       管道氣體壓力：-0.1～1MPa；

       管道氣體流速：1m/s～30m/s；

       管道氣體溫度：－50℃～450℃；

       管道外徑：0.1米～4米；

       探針結構：標準探針是M6，長度160 mm 316 不銹鋼棍；

       塵埃顆粒大小範圍：標稱0.1μM～200 μM，在標稱範圍外仍然能夠接收但信號特性有點不同；

       零點漂移：（時間）每年低於量程的1%；

                     （溫度）在指定的溫度範圍內，低於量程的1%；

    ;    滿量程漂移：（時間）每年低於量程的1%；

                      （溫度）在指定的溫度範圍內，低於量程的1%；

       線路穩定性：系統所有部件均選用高穩定性電子組裝件；

       噪音抵抗性：所有50 或60 赫茲音頻和諧波均在信號被接收之前全部濾掉；

       測量範圍：0-9/12/25/50/100/200/400/800/1000 mg/M3；

       變送器輸出方式：二線製4–20mA（內置隔離器，防爆防干擾）；

       變送器電源15V – 32VDC。

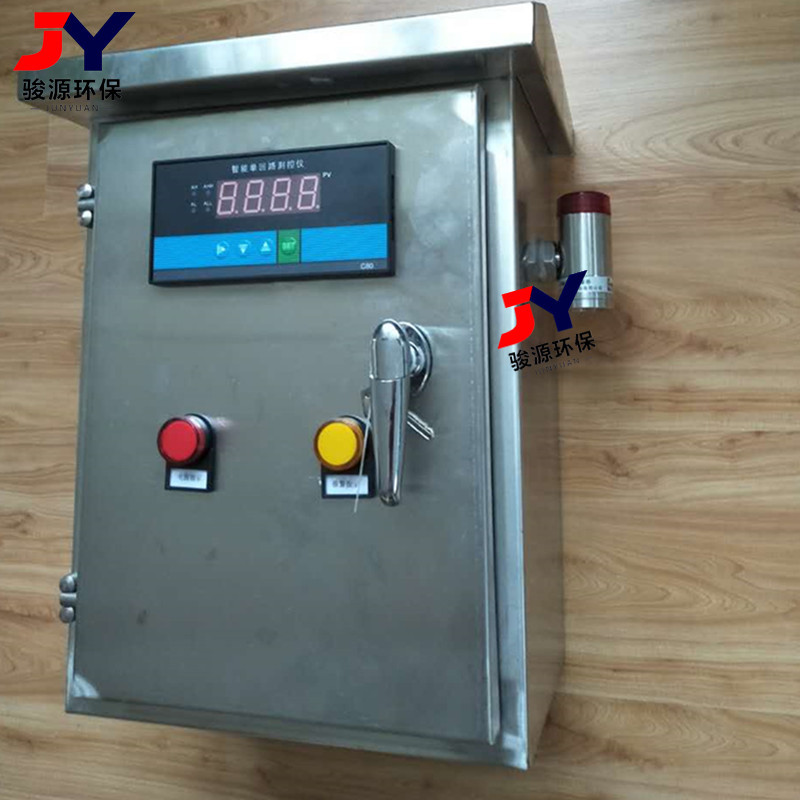

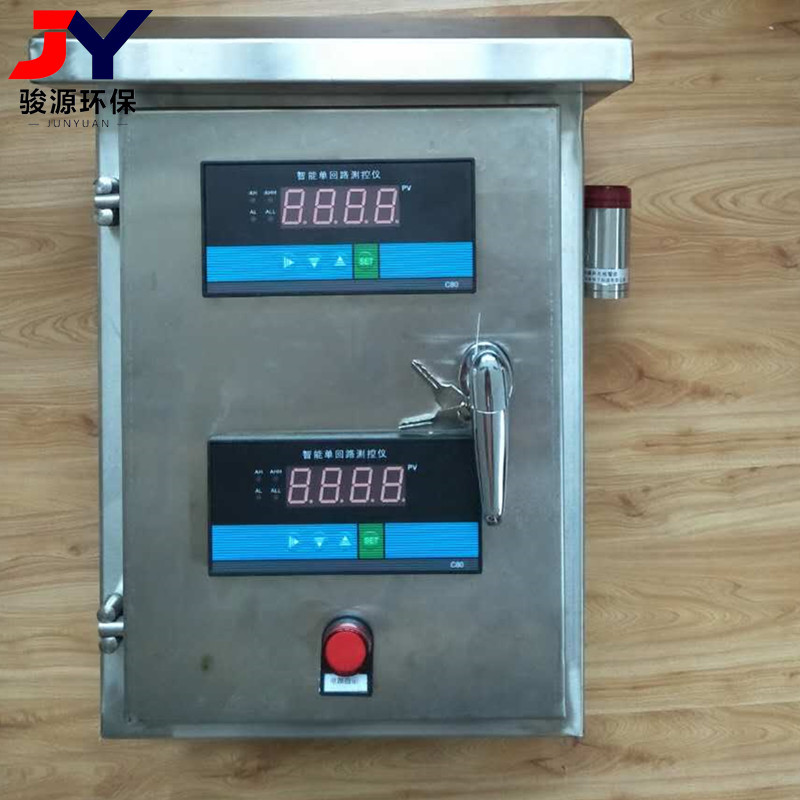

      五、 model-100型布袋除塵檢漏儀 報警設置 : （帶有 控製箱 型號）
       1,  MODEL100系列在線式粉塵濃度檢測儀的報警在PLC或其它可記錄系統中設置。將輸出信號4 -20mA轉換成可見可讀數（如mg/m ³ ）。轉換方式如下，以量程0-100 mg/m ³ 為例，4mA對應0mg,20mA對應100 mg，則1mA對應100/20-4=6.25 mg.
       2,在系統中設置兩條水平線，一條是正常工作水平線，一般設在滿量程的20％位置，由於設備的精細程度及每個工廠的使用要求不同，也可根據實際情況做相應調整。另一條是報警線，設在滿量程的40％位置，並作時間延遲處理，以免產生誤報警（如在布袋除塵器使用中由於布袋清灰導致的粉塵含量瞬間增高）。
