加工定製:是
品牌:明唯希星
型號:WS800A
類型:數字式噪音計
測量範圍:30-130
測量精度:±1.0dB
工作溫度:0—40
unit:℃}, 尺寸:79×79×30
unit:mm}] ,
串口通訊RS485 噪音模塊WS1000A 提供指令
本產品可以遠距離傳輸，100米或者200米等都可以;線長根據需要接就可以了。 RS485具有傳輸距離遠，數據穩定等。

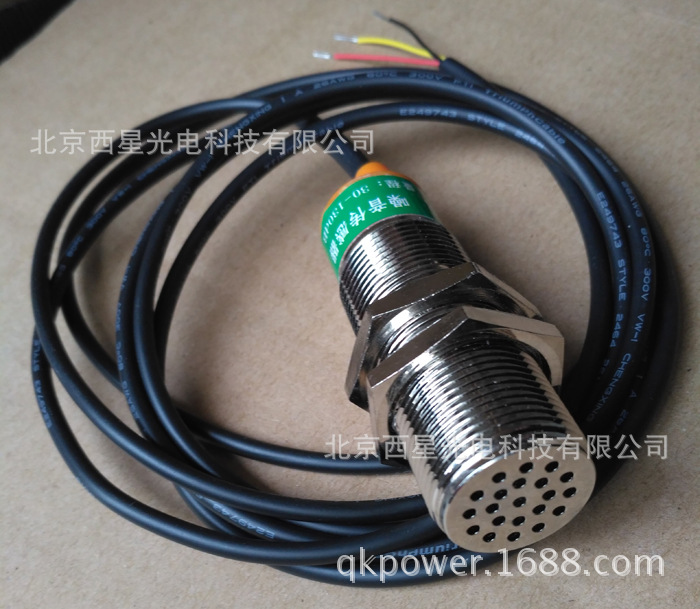

RS485 噪音傳感器 ( 標準 Modbus )
一、產品概述：
我司生產的此型噪音計是一款工業標準輸出（RS485）的噪聲監測儀，針對工業現場噪聲測試需求而設計，兼容監控系統，對噪聲進行定點全天侯監測。 可廣泛用於倉庫、機房、生產車間、檔案室、圖書館、學校、商場、智能家居、樓宇控製、機場、火車站等領域。
| 二、技術參數： | ||||
|
| 12-24VDC | |||
| 測量範圍 | 30～130dB | |||
| 輸出 | （RS485） | |||
| 精 度 | ≤ ± 1. 5dB | |||
| 分辨率 | 0.1dB | |||
| 響應時間 | 小於2秒 | |||
| 穩定性 | ≤±1 %FS | |||
| 頻響 | 31.5Hz—20KHz | |||
| 工作環境 | 溫度-20～60℃ 濕度10～90%RH | |||
| 儲存環境 | 溫度-20～80℃ 濕度10～90%RH | |||
| 重 量 | <300g | 產品外形 | M24*80mm | |
| 功 耗 | <0.5W | 安 裝 | 嵌入式 | |
三：接線圖
紅線接Vcc-DC12-24V,黑線接地；白線A+,黃線B-
四、通信說明： （只針對於RS232 RS485 和無線輸出型）

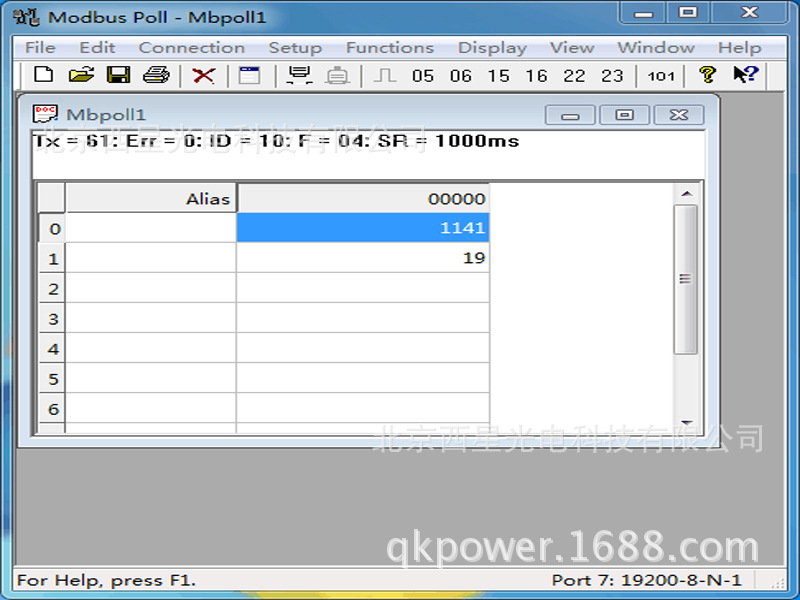

4.1查詢地址為1的儀表的噪音值（讀輸入寄存器）
讀輸入寄存器(3X 類型)中的二進製數據，參數對應尋址地址為1
| 主機請求：01040000000131CA（讀取噪音的測量值） | ||||||
| 01 | 04 | 0000 | 0001 | 31 | CA | |
| 地址 | 功能碼 | 第一個寄存器地址 | 讀輸入寄存器的數量 | CRCL | CRCH | |
| 從機應答：010402xxxxCRCL CRCH | ||||||
| 01 | 04 | 02 | xxxx | CRCL | CRCH | |
| 地址 | 功能碼 | 數據量 | 分貝值（Hex） | CRCL | CRCH | |
4.2查詢地址為1的儀表讀保存寄存器
讀保存寄存器(4X 類型)中的二進製數據，寄存器所對應的地址分別為0-13
| 尋址地址 | 參數名 | 含義 |
|
| 0009 |
| 通信地址 | 通信參數地址可設置01-100 |
| 000A |
| 通信波特率 | 儀表波特率，可設置1200 2400 4800 9600 |
| 000B |
| 通信數據位 | 通信數據位，可設置7或8，默認為8 |
| 000C |
| 奇偶校驗位 | 奇偶校驗位，None（0 ，默認）Odd（1） Even（2） |
| 000D |
| 停止位 | 停止位，可設置1或2，默認1位停止位 |
4.3寫入單個保存寄存器，讀從機輸入寄存器(4X 類型)中的二進製數據，寄存器所對應的地址分別為0-13
寫入把地址1改地址2
| 主機請求：發送數據為01060009000209D8 | |||||
| 01 | 06 | 0009 | 0002 | 09 | D8 |
| 地址 | 功能碼 | 預置寄存器 | 置入數據 | CRCL | CRCH |
| 從機返回：返回數據為01060009000209D8 | |||||
| 01 | 06 | 0009 | 0002 | 09 | D8 |
| 地址 | 功能碼 | 預置寄存器 | 置入數據 | CRCL | CRCH |
4.4寫入把地址波特率修改為4800（4800的16進製為12C0）
讀從機輸入寄存器(4X 類型)中的二進製數據，寄存器所對應的地址分別為10
| 主機請求：發送數據為0106000A12C0A538 | |||||
| 01 | <12 3> 06
| 000A
| 12C0
| A5
| 38
|
| 地址
| 功能碼
| 預置寄存器
| 置入數據
| CRCL
| CRCH
|
| 從機返回：返回數據為0106000A12C0A538
| |||||
| 01
| 06
| 000A
| 12C0
| A5
| 38
|
| 地址
| 功能碼
| 預置寄存器
| 置入數據
| CRCL
| CRCH
|

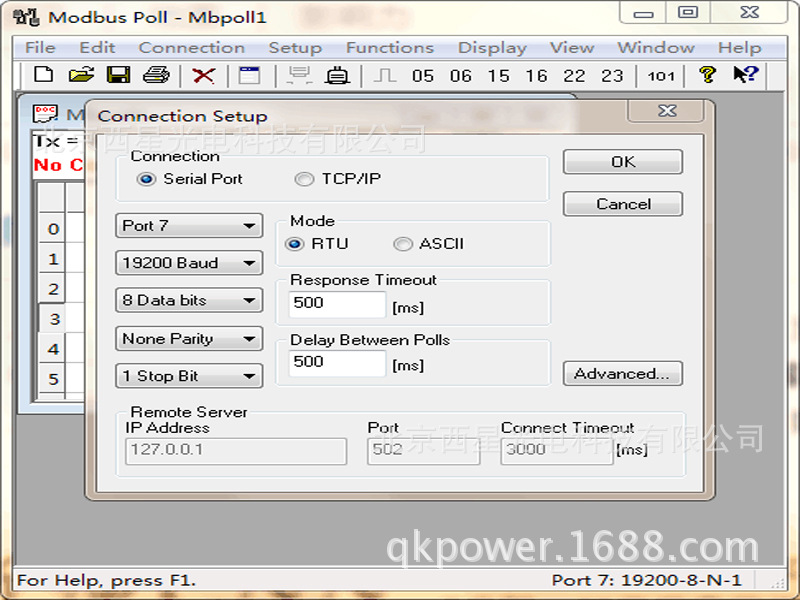

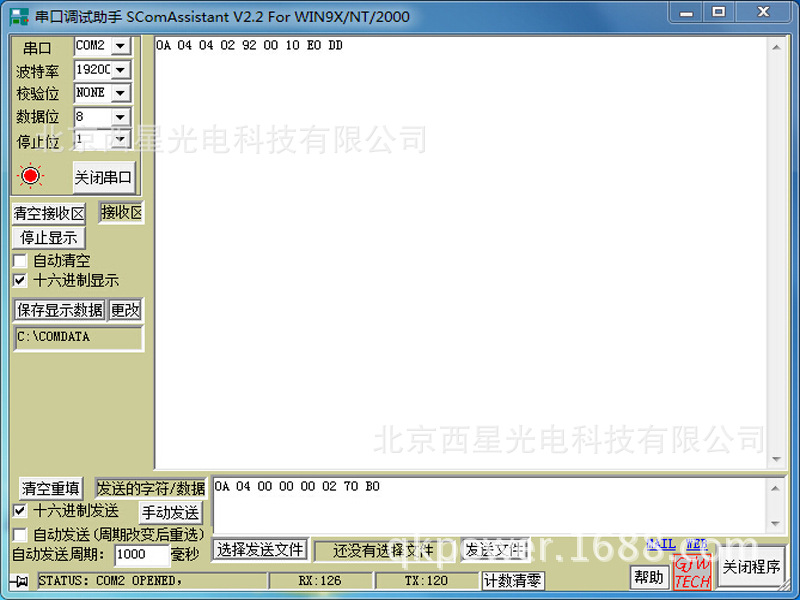

<1 23> 一．串口基本參數設置
