加工定製:是
品牌:昊銳
型號:CLD-3
測量範圍:20-30KN
測量精度:貫入速度：1.2米/分
分辨率:起拔力：15KN 25KN
電源電壓:12
用途:地層土測試
【溫馨提示】
產品圖片屬性及價格僅供參考，詳情請來電或旺旺諮詢！
C
| 聯 系 人：臧俊剛 先生 |
|
| 手 機：18832763888 | |
| 電 話：0317-8078678 | |
| 傳 真：0317- 5109119 | |
| Q Q: 2212895268 | |
| 郵 編：062250 | <12 3> |
| 地 址：河北省 獻縣 滄州市西雙坦工業區
| |
| 主 頁：http: //www.hrsyyq.com
|
本公司產品廣泛應用於大專院校、市政、公路、鐵路、隧道、橋樑、石油化工、水利建設、攪拌公司等領域。在生產銷售自主產品的同時，我廠與國內外各名優廠家一直保持著良好的合作關係，互通有無，代理銷售各品牌產品，價格比廠價更優惠，我們能讓廣大客戶以更低的價格使用到更優質的產品。主要產品：
CA砂漿儀器 ， 瀝青試驗儀器，砼，水泥試驗儀器，土工試驗儀器，養護箱，養護室，防水卷材儀器，工程試模，電子天 平，建築器材。 其中建築材料燃燒性能測試儀系列建築節能儀器系列 土工合成材料測試儀器系列 建築防水材料測試儀器系列等產品銷往全國各地，深受用戶好評。本廠將一如既往以品種齊全的現貨供應，合理公正的價格優勢、主動熱情的服務態度、精湛熟練的售後保障對您提供優質服務，我們本著交貨迅速、信守合同、運輸、實行三包、跟踪服務等經營原則，竭誠為廣大用戶服務。 本廠敬告用戶：目前市場上一些建築儀器經營部及有限責任公司等用偽劣假冒儀器設備、高價出售、坑害用戶，我廠是滄州專業生產儀器設備的專業廠，產品以最低價格、最新的型號、最好的質量供應用戶。
一、概述：

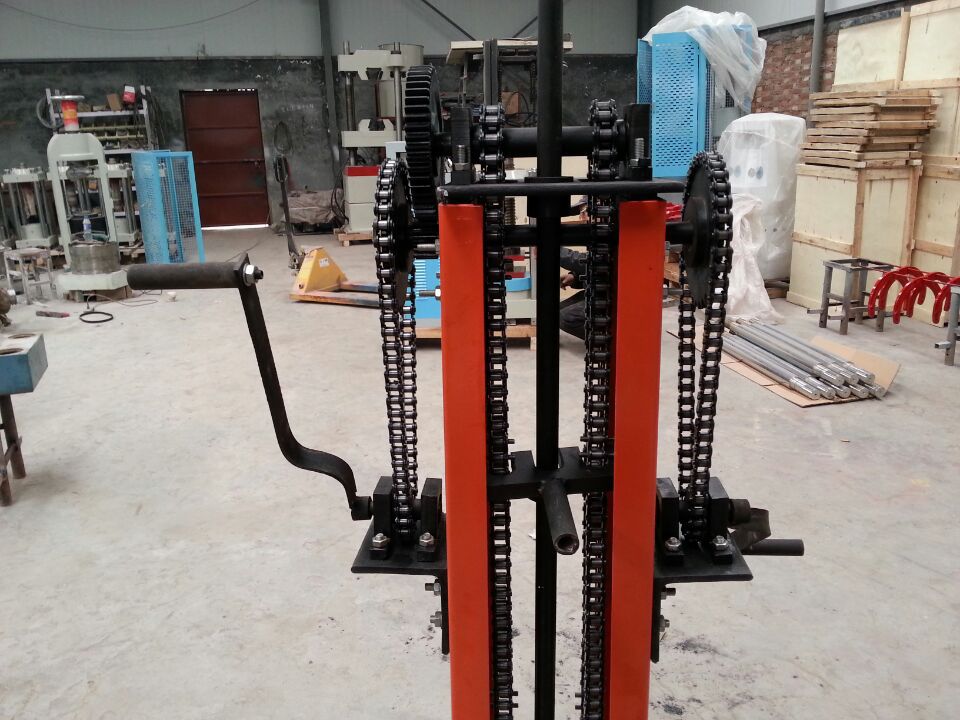

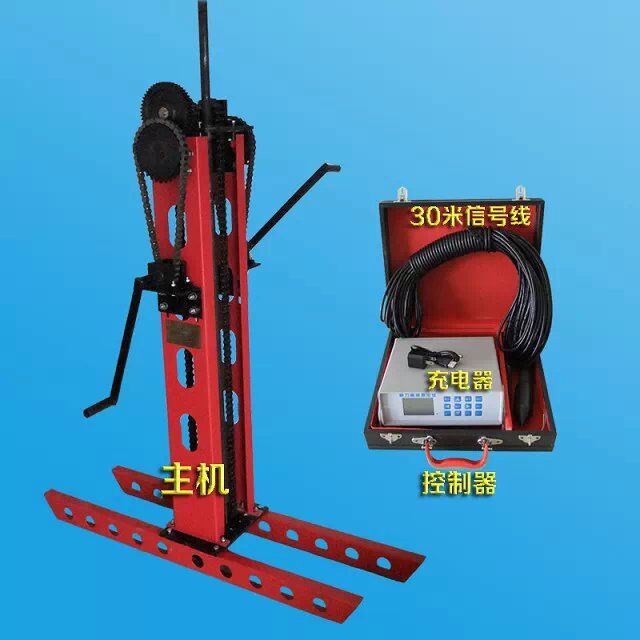

CLD -3型靜力觸探機是利用機械傳動將探頭勻速地壓入土中，適宜在軟上、粘性土、老粘土、黃土、砂性土等地層中測試，利用探頭與土層接觸時產生的阻力，通過電阻變化信號，傳送到地麵的測量儀表上。整機各部件重量輕，體積小，搬運方便，安裝方便，工作效率高，能配用不同直徑的探釬和探頭。
二、技術參數：
1、結構型式：主機（整機）、地錨、手搖式。
2、額定慣入力：CLD-2 20KN；CLD-3 30KN。
3、十字板剪切：〈132Kpa
4 、起拔力：15KN 25KN。
5、貫入速度：1.2米/分。
6、主機重量：CLD-2 30公斤：CLD-3 60公斤。
三、工作原理：
1、把主機與橫擔用螺絲連接。
2、根據橫擔的長度選擇下錨點，把二根地錨下到土中（在主機兩邊）。
3、下錨可以用下錨扳手加套筒（助力），二人勻速推（根據土層可選用大地錨片和小地錨片），也可用大管子鉗下錨。
4、把主機安裝在兩根錨桿中間，必須水平安放，用土填實，不能搖動。
5、把地錨夾板套入地錨桿裡，放在橫擔上。
6、探桿穿線，把探桿一正一反排列，電纜線逐一穿過，一頭連接探頭，（電纜線連接處用防水膠帶紮緊）。決不能有水滲到電纜線裡麵（如滲水探頭就有可能壞）。另一頭連接儀表上。
7、把探頭連接在探桿上，就可以穿過上麵孔和下麵孔，把探桿一根一根連接住（接頭處擰緊），在主機下麵孔上安放導向套，夾住探桿不能左右搖動。
8、在探桿接頭處插入襯墊，壓入土中時把一塊山形板放在襯墊上麵，再搖動主機手柄，使主機兩麵鏈條兩邊的加長銷壓住山形板，把探頭勻速壓入土中。
9、起拔時，把山形板放在襯墊下麵，主機手柄反搖，把探桿勻速提上來。
10、十字板試驗把蝸輪箱放在主機上，方法相同。蝸輪箱手柄每搖動一圈是1度，記錄此數據即可。
11、做十字板原狀土剪切試驗時，將十字板貫入到試驗深度處，靜止2－3分鐘後在開始進行原狀土十字板剪切試驗。
12、重塑土剪切試驗，原狀土試驗結束後，將十字板沿剪切方向旋轉六圈，使周圍土體充分破壞，然後再開始重塑土剪切試驗。
四、注意事項
1、主機在出廠後第一次使用，請使用者在各齒輪，鏈輪間加機油或牛油，在磨合期中隨時請機械專業人員調整。
2、如果需要做十字板剪切試驗的需購買一隻蝸輪箱放在主機上麵，其它方式相同。
3、每次工作完畢請上油清潔放置，避免生鏽。
4、探桿本廠經熱處理，使探桿硬度、韌性都超過一般鋼材，在接頭處也需上油。
5、探頭用完必須拆洗上油。

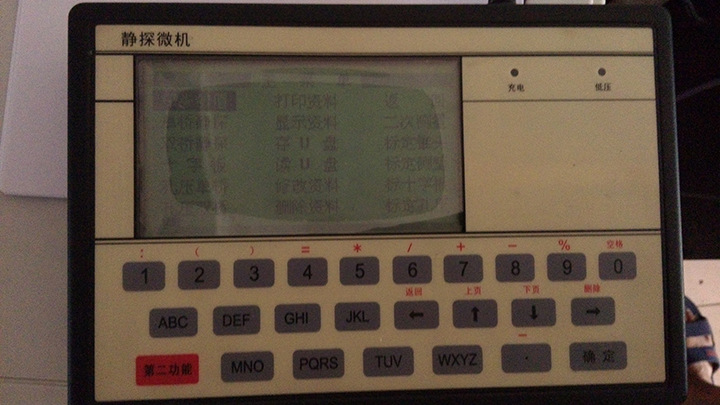

五、儀表的使用
1、主要針對土木建築，橋樑等工程的地質結構作原位測試。用相應的傳感器，可測量壓力、拉力、扭力、和重力等物理量，它是工程地質勘測設計單位進行上述堪測工作所必備的儀器。
2、儀表的特點
採用乾電池工作，體積小，重量輕，攜帶方便，特別適用於野外作業。低功耗設計，可連續使用200小時，採用大規模集成電路，內部計算器自動調零，長期使用零點無顠移。校正係數由表頭直接顯示，消除撥盤開關引起的附加誤差，且可隨時校正，保證精度。
3、主要技術性能
（1）使用條件：環境溫度-5℃～+40℃，環境濕度≤80％
（2）採樣速度：2-3次/秒
（3）測量精度：±0.3％±1個字
（4）使用二號電池8節，最好使用名牌電池，連續使用更長。
4、測量範圍
（1）使用10cm 2 探頭時：
測I 每字顯示：0.01MPa
測II 每字顯示：0.02MPa
（2）使用5×10cm 2 十字板時：
每字顯示：0.1KPa（直接出剪切率）
（3）使用雙橋時
錐尖：每字顯示：0.01MPa
&nb sp;側壁：每字顯示：0.1KPa
5、
（1）儀器使用前先將說明書參閱一遍，以正確掌握儀器的使用範圍和操作方法。
（2）打開儀表電源，將麵板上校正鍵按下，調節校正電位器，使儀器顯示數與正在使用的探頭係數一致。
（3）將已選定的探頭按標記分別找出供橋電壓和儀表信號，在接好探頭不受力的情況下（注：受力時傳感器與儀表接正確的時侯雙手按傳感器的兩頭時，數字表頭出出現正數，接錯出負數或不顯示）按下麵板測I鍵，在探頭不受力的情況下調節平衡旋扭。使屏交替顯示-1，0或1即可。
（4）按下校正鍵，微調校正旋扭，復校探頭係數。 （參見註意事項）。
6、
（1）每次測試前後，應按下儀器校正鍵，檢查儀器校正係數是否與探頭係數一致，以保證讀數準確。若發現校正係數有較大的下降或儀器無法校整到探頭係數，則說明電池電壓不足，需要更換電池。
（2）當儀器在上角顯示LOBAT時說明電池已用完，應立即更換電池。
（3）在內部內源充足（即未顯LOBAT時），按下校正鍵時發現顯示數字不穩定或顯示數值超出範圍，即可斷定是供橋電池已用完或供橋電源接觸不良，需立即更換電池或檢查電池盒內有無腐蝕等現象導致接觸不良。更換電池時應8只電池同時更換，儀器長期不使用應取出電池，以防電池漏液。
（4）儀器未接探頭時，因輸入端空載，儀器可能顯示1或-1，這是正常現象。但若接上探頭後仍顯示1或-1，則應檢查以下情況：
●電纜斷路或短路。
●探頭進水或短路、斷路。
●探頭引線橋臂接錯，從新調整接線柱直到手按出現正數為止。
5、本表測II檔為×2檔，測量時盡可能用測I檔，只有當測I檔溢出時，才使用測II檔。
六、售後事宜
1、本儀器銷售後一個月內，發現質量問題者，只要外觀沒有損傷，用戶沒有自行拆修的，可憑發票整機更換（不包括外觀）。
2、在一個月內發現質量問題但外觀已損傷者，工廠免費修復不包括外觀。
3、凡售出儀器，以發票日期為準，保修期為一年，如未經廠方或經銷修商同意用戶自行拆修，使用不當或毀損造成無法修復由用戶承擔全部責任。
4、超過保修期廠方仍負責修復僅收工本費。
七、探頭須妥善保管，嚴防進水，電纜接頭時用防水膠布裹緊防止進水，探頭屬易耗品，不在保修範圍之內，根據使用情況定期校驗，超過使用壽命一年建議應從新購進新的探頭並和原儀表發回本廠進行專業的檢修效定以防電子原件老化或探頭靈敏度降底，才能保證所測數據的準確性，（如現場測試情況良好則不用更換探頭，自行調表進行校正即可）。
八、如遇其它無法解決的技術問題請及時與經銷商聯繫。感謝您選擇我們的產品，我們將盡最大的努力為您服務。
