加工定製:是
品牌:思安
型號:370-610
類型:水質採樣器
採樣流量範圍:15～30
unit:L/min}, 連續工作時間:0.1
unit:min},重量:1
unit:kg}, 適用行業:火力發電廠

************************** ************************************************** ************************************************** ************************************************** ************************************************** ************************************************** ************************************************** ***********************************







產品簡介

  一、概述
  入爐煤粉細度是電站燃煤鍋爐常規監督項目，它需要採樣，以監管鍋爐製粉系統的運行工況，對鍋爐機組的安全經濟運行有著非常重要的意義。目前，大機組應用正壓直吹式製粉系統日益增多，由於磨煤機出口的煤粉直接由一次風正壓送入爐膛燃燒，日常煤粉取樣非常困難。一般多采用自噴的方法，取樣準確度差，且取樣時常難以較好密封，存在煤粉洩漏現象；也有的電廠安裝的煤粉取樣器由於結構設計不合理，採樣頭磨損快，維護工作量大，有的甚至不能保證正常取樣。
  安裝設計合理的固定式煤粉取樣裝置，可方便地實現製粉系統的煤粉等速取樣，使得所取粉樣具有代表性，且取樣操作簡單，不會產生煤粉洩漏現象，改善了採樣工作環境，減輕勞動強度。
  二、型號說明
SA-MF-Ⅰ-□
  煤粉管道直徑
Ⅰ型：旋臂式結構
  手動固定煤粉取樣裝置
  製造商：連雲港思安電力設備有限公司
  三、設計原理與結構

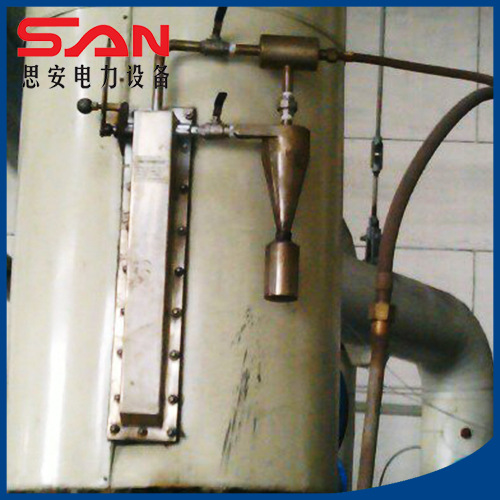

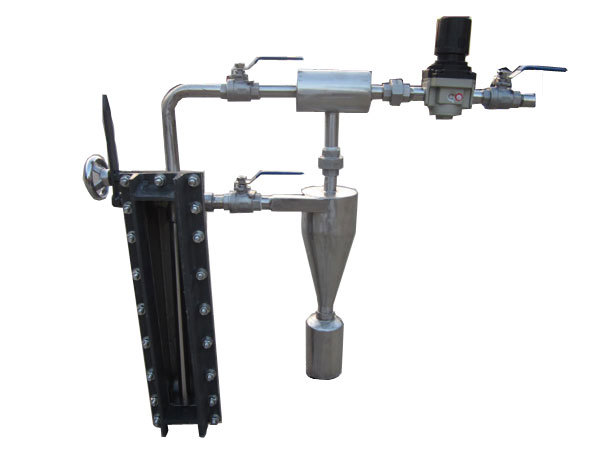

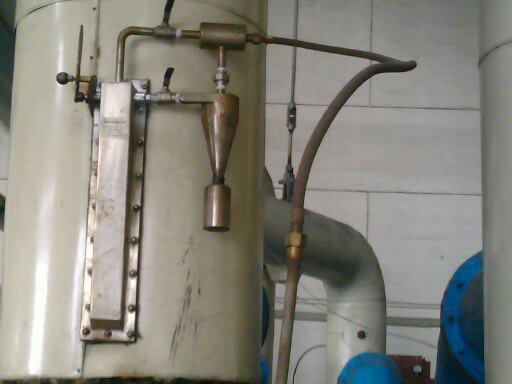

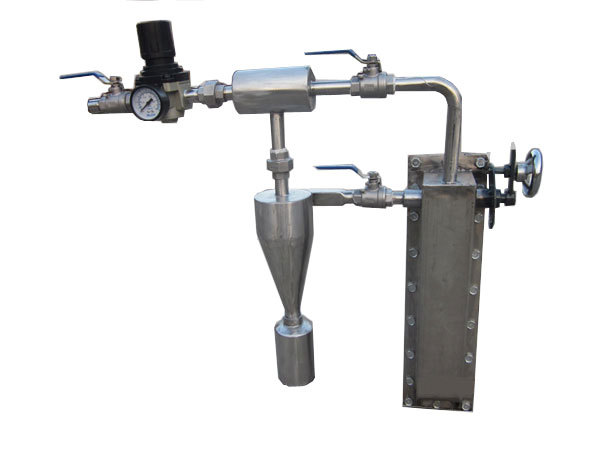

手動固定式煤粉等速取樣裝置為旋臂轉動式結構，其設計是根據等速取樣原理，利用壓縮空氣形成負壓抽氣作用，旋風分離器將氣粉混合物從煤粉管道中抽出，並進行固氣分離，進而收集到煤粉樣。裝置分別由安裝在煤粉管道上的取樣頭和煤粉管道外的抽氣分離裝置兩部分構成。懸臂取樣管可以繞支軸轉動，取樣時，操作人員只需搬動或轉動外置手柄，將取樣頭旋到與煤粉流運動方向垂直位置，使得安裝在取樣頭上的噴嘴正對煤粉氣流，即可進行取樣；取完樣後使取樣頭回到與管道平行位置，避開煤粉氣流，避免磨損。採用壓縮空氣吹掃，可防止煤粉進入殼體和取樣器內部而堵塞，工作可靠免維護。
  四、主要技術參數
1、型號：SA-MF-1型（旋臂式結構）
2、適用範圍：正壓直吹式製粉系統
3 、取樣槍：φ25mm平頭取樣槍；取樣孔φ6mm
4、管道內氣流速度：15～30m／s
5、壓縮空氣壓力：0.05～0.2Mpa
6、取樣時間：不少於150s／每次
7、取樣量350g（3-5min）
8、分離效率約99％
9、壓縮空氣消耗量：0.4m3／min
  ;   五、裝置部件構成
1、取樣頭：取樣時置於煤粉管道中，取樣孔朝向煤粉氣流方向，氣粉混合物通過取樣孔進入取樣裝置；
2、取樣管：取樣頭所取的氣粉混合物通過取樣管輸送到旋風分離器進行分離；
3、吹掃閥：每次取樣前和取樣結束後，打開吹掃閥利用壓縮空氣可對取樣管道進行吹掃，以防取樣管道被煤粉堵塞；
4、取樣閥：取樣時，調節此靠壓縮空氣由出氣口排氣形成的負壓，抽吸分離器中的空氣，使煤粉管道中的煤粉從取樣孔進入取樣裝置；
5、外置手柄：可靈活搬動，使取樣頭處於取樣位置。取樣結束後，搬動手柄可使取樣頭回到密封倉，與管道煤流方向平行，避開煤粉氣流。
6、分離器：進行固氣分離，其分離過程為：煤粉被旋轉氣流甩到分離器內壁上，因自身重力作用，而落到集樣瓶中；氣體則沿器壁由上而下至底部，再沿中間上升到頂部，由出氣口排出；
7、空氣閥：用於控製取樣所需壓縮空氣的開啟和關閉；
8、集樣瓶：收集存放分離器分離出的固體煤粉樣品，供化驗用。集樣瓶與分離器為絲扣連接，密封性好，裝取方便。
9、壓力表：顯示空氣調壓閥壓力數據；
10、密封倉：安裝時與在煤粉管道上所開孔焊接在一起，在保證密封良好的前提下，為採樣頭提供一個獨立的空間，使採樣頭在不工作時避開煤粉氣流。
   六、性能特點
1、可實現管道內煤粉多點同時等速取樣，方便、快捷，所取的煤粉樣代表性好；
2、系統操作簡單，取樣方便；
3、吹掃系統可使每次取樣真實、可靠；避免了取樣器堵塞；
4、執行機構靈活、可靠，使煤粉取樣簡單易行；
5、取樣時將採樣頭轉到測量位置，平時置於煤粉氣流之外，可保護取樣頭，提高使用壽命；
6、系統結構簡單，免維護。
7、固定安裝於煤粉管道上，取樣時旋至測量平麵，平時取樣槍置於煤粉氣流之外，磨損小，壽命長；
