加工定製:是
品牌:華唯
型號:Ux-220
測量對象:RoHS有害物質檢測Pb、Cd、Hg、Cr、Br、Cl
測量精度:1PPM
尺寸:300300x80
unit:mm}, 重量:50
unit:kg}, 適用範圍:塑膠/金屬/粉末/液體
應對指令
應對歐盟RoHS2.0指令--2011/65/EU
應對無鹵指令IEC 61249-2-21
應對REACH指令
應對玩具En71指令
應對美國CPSIA消費品安全改進法
應對Cina-RoHS國推自願性認證4種模式
一產品型號
1、產品型號
型號: Ux-220 RoHS無鹵環保檢測儀
製造廠商:深圳市華唯計量技術開發有限公司
2、應用領域
用於RoHS指令管控的產品:大型家電、小型家電、信息技術及通訊設備、電動工具、玩具等設備
用於無鹵指令管控的產品:用含有Cl、Br等元素的阻燃劑作為原料的產品等
二、儀器簡介
2.1 儀器概述
Ux-220 屬華唯系列產品中的普及機型,三重射線防護系統;人性化操作界麵;綜合應用經驗係數法、基本參數法V8.0分析軟件。元素測試範圍從Na-U。即可以管控RoHS指令的Pb、Cd、Hg、PBB和PBDE中的Br、六價鉻的Cr和無鹵指令中的Cl和Br元素。可完全滿足RoHS/WEEE/無鹵相關管控要求。精心設計的開放式工作曲線功能,特別適用於多材料的工廠製程控製。
華唯獨創的譜圖對比功能,實時追踪供應商物料發生變化並及時預警,對RoHS/無鹵及供應商管控具有無可比擬的優勢。
2.2 性能優勢
1.三重射線保護(軟件、硬件、迷宮設計),確保操作人員人身安全與意外操作帶來的輻射傷害;
2.大樣品腔設計,適應於大樣品的檢測,部分取代手持式XRF功能;
3.採用新型的光路設計,最大限度解決了空氣光路對測量Cl元素的負麵影響,保證了氯(Cl)元素的檢出下限和穩定性;
4.最新優化的V8.0分析軟件可根據樣品材質、形狀和大小自動設定光管功率,既能延長光管使用壽命又能充分發揮探測器性能,大幅提高測量精度;
5.業內唯一提供開放式工作曲線標定平台,可為用戶量身定做最佳的有害物質檢測和控製方案;
6.融合了一系列先進的光譜處理方法,包括FFT(快速傅立葉變換濾波)、精準的背景扣除方法、微商自動尋峰和Quasi-Newton(準牛頓)優化算法等;
7.國際領先的XRF分析軟件,融合了包括經驗係數法、基本參數法(FP法)、理論α係數法等多種經典分析方法,全麵保證測試數據的準確性;
8.可根據用戶要求自行定製測試報告輸出格式(Excel、PDF等),符合工廠多種統計及格式要求;
9.可以提供六價鉻定量測試技術與附件、鍍層測厚和多元素分析軟件(用戶需另行購置);
10.多語種軟件界麵可供選擇;
11.華唯獨創的譜圖對比分析方法,供應商物料發生變化及時預警功能。
2.3 儀器技術指標
1、儀器尺寸:640(W)x450(D)x412(H)mm
2、樣品腔尺寸:300*300*80mm;
3、測試元素範圍:SU中的元素
4、檢測範圍:1ppm-99.99%
5、RoHS檢測限:Pb≤5ppm,Cd/Cr/Hg/Br≤2ppm,Cl≤50ppm
6、測試樣品類型:固體、粉末和液體
7、測量時間:120-400s ( 系統自動調整)
8、最佳分辨率:見探測系統詳細參數說明
9、准直器:&Phi ;2mm、Φ5mm
10、濾光片:8種複合濾光片自動切換
11、CCD觀察:130萬像素高清CCD
12、樣品微動範圍:XY8mm
13、輸入電源:AC220V~240V,50/60Hz
14、額定功率:350W
15、重量:約48Kg
16、工作環境溫度:溫度15—30℃
17、工作環境相對濕度:≤85%(不結露)
18、穩定性:多次測量重複性誤差小於0.1%
三、儀器硬件主體置

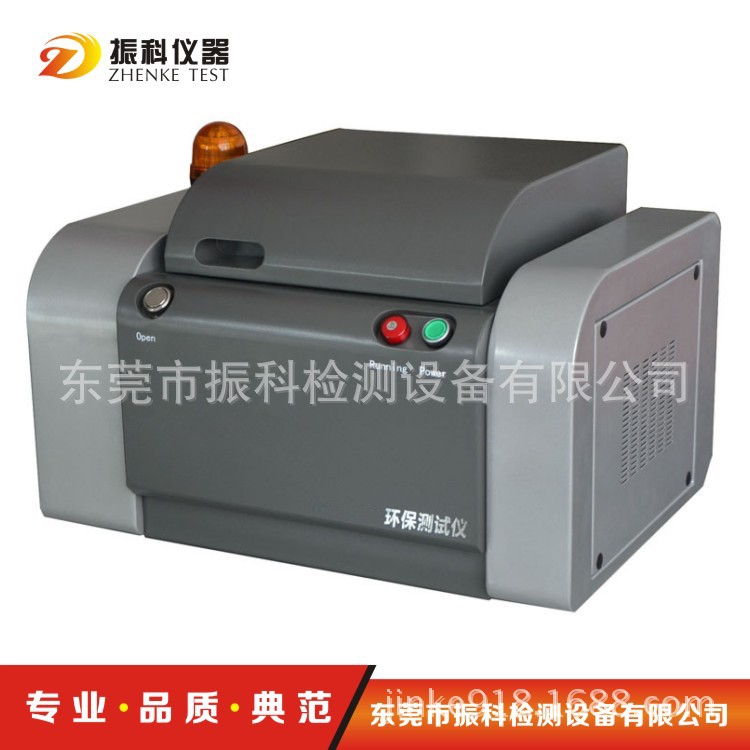

3.1 設備外觀
3.2 探測系統
類型:Si-PIN 探測器
Be窗厚度:1mil(0.0254mm)
最佳分辨率:145± ;5eV
系統峰背比:≥ 6200/1
能量響應範圍:1keV ~ 40keV
推薦計數率:5000cps
3.3 X光管
電壓: 0 ~ 50 kV
最大電流: 1.0 mA
最大功率: 50 W
燈絲電壓: 2.0V
燈絲電流: 1.7 A
射線取出角:12°
靶材:Mo
Be窗厚度:400um
3.4 高壓電源
輸入電壓: DC +24V±10%
輸入電流:4.25A(最大)
輸出電壓: 0 -50KV & 1mA
最大功率:50W
電壓調整率:0.01% (從空載到滿載)
電流調整率:0.01% (從空載到滿載)
紋波電壓:輸出額定電壓前提條件下,紋波電壓的峰值為最高輸出電壓的0.25%。
8小時穩定性:≤0.05%
3.5 微動平台
載物測試平台,微調裝置在儀器外麵,結合130萬像素的高清CCD,對測試樣品進行精確定位,防止樣品放置好後關閉樣品蓋產生振動而使測試位置發生變化,導致測試不准確;
3.6 高分辨率CCD
130萬像素的高清CCD攝像頭,可有效的實時觀察測試區域狀況,並拍下物料照片,作為檢測報告的組成部分。
3.7 散熱系統
高效三維散熱系統,大幅度提供儀器的可靠性、穩定性。
3.8 防輻射安全系統
三重射線防護系統(軟件、硬件、迷宮式設計),
開蓋測試自動警示系統
四、儀器軟件配置
4.1 儀器操作軟件功能
1、軟件界麵
2、功能特點
1.可以對RoHS指令中的五種有害元素及無鹵要求(Pb,Cd,Hg,Br,Cr,Cl)進行精準測試;
預置多條工作曲線,涵蓋金屬、PE、PVC、鋁鎂、焊錫、銅合金等基體類型可滿足用戶常規測量的要求;
2.提供開放式工作曲線平台,用戶可以自由配置工作曲線以及任意添加標樣數據,以滿足更高測試度的要求,或適應環保指令的後期擴展;
3.精確的數據處理方式:以基本參數法為依據精確配置的濾光片系統大幅提高峰背比,結合一系列先進的光譜處理方法,極大提高特徵譜線的檢出精度,以此為依據用經驗係數法再做進一步校正,使測試數據達到極高的精密度和準確度;
4.數據管理:由數據庫支持的專業化報表生成、查詢打印、操作員分級授權等功能極大方便企業管理;
5.完善的安全連鎖功能:配合硬件電路的防護措施,在不安全的操作發生時自動切斷X射線確保操作員不受傷害;
6.智能化軟件保護,避免不當操作對光譜儀的損傷,延長儀器使用壽命。
7.穩定性自檢功能:可即時對儀器當前穩定性進行自動檢測;
8.操作界麵多語種:英語、簡體中文、繁體中文等;
9.華唯獨創的譜圖對比分析方法,供應商物料發生變化及時預警功能。
五、儀器的外圍設備
5.1 儀器標配設備示意圖
5.2 儀器標配設備參數
5.2.1 計算機
CPU:intel雙核內存:2G
硬盤:500G 顯示器:19英寸
5.2.2 噴墨打印機
彩色噴墨印機
5.2.3 儀器隨機配件及技術資料
歐盟標準ERM®-EC680K 一個
歐盟標準ERM®-EC681K 一個
銀校準樣品一個
樣品杯兩個
測試薄膜50片
保險管五個
保修卡一份
合格證一份
儀器操作手冊一本
輻射安全檢測報告一份
