SeaView 400MP多波束側掃聲納系統

【產品簡介】

單波束系統“SeaView 400S”采用400KHz到450KHz之間的頻率，提供比傳統側掃系統更為好的分辨率。

【產品詳情】

單波束系統“SeaView 400S”采用400KHz到450KHz之間的頻率，提供比傳統側掃系統更為好的分辨率。該系統適合遠海和水道等領域使用；而便攜式的側掃聲納SeaView400SS采用的結構緊湊和防水設計適合用於內陸河流湖泊，可以用來搜尋打撈溺死屍體或墜落水體的物體如直升機等。最新的系統為 "SeaView400M" ，該系統采用最先進的多波束換能器陣，在拖曳速度達到15節時仍可以獲得較高的分辨率，該系統使用於高精度的水道測量和軍事用途。

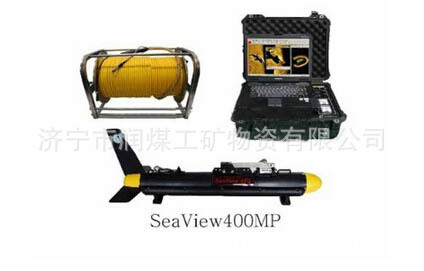

SeaView 400MP多波束側掃聲納系統系統組成

SeaView 400MP多波束側掃聲納系統構成部分有，裝載超音波傳感器在水中發送接受超音波，增幅信號並傳送給Towfish Control Unit(TCU拖魚控製單元)的水中探測體和擁有信號傳送、牽引功能的電纜繩和電纜繩卷筒，處理從水中探測體傳送的高速通訊信號並進行復原處理再通過LAN傳達給影像處理部(IPU)的Towfih Control Unit(TCU拖魚控製單元)，處理從TCU傳送來的超音波影像RAW數據變成超音波影像的影像處理部(IPU)和GPS部分。

SeaView 400MP多波束側掃聲納系統主要用途

環境 ：人工漁礁調查，水中廢棄物調查，2D水中地形調查

救援、搜救 ：沉船，墜落的飛船，溺水者調查

建設 ：海底管線及海底纜線實態調查，水中結構物實態調查

軍事 ：敵方潛水艇探索，水雷探索，遇險船舶及潛水艇探索

SeaView 400MP多波束側掃聲納系統基本功能

水中探測體的兩側各安裝1個3波束換能器向海底麵發送聲納信號。此時，接受從海底麵或物體反射回來的超音波和信號並轉換成數字信號，通過拖纜向TCU發送。數據處理之後通過LAN發送到影像處理部(IPU)就可實時看到海底及水中影像的裝置。應用於海底地質勘測，管道線路勘測，沉船勘測，漁草勘測等多樣的海底勘探和潛水艇，機雷的探測等軍事領域。
