壓縮空氣式霧化器使用說明書

生產許可證號：蘇食藥監械生產許2001-0703號

產品註冊號：蘇食藥監械（準）字2013第2211438號

產品標準號：YZB/蘇1464-2013

一、適用范圍

供藥物霧化吸入治療用。是本公司在引進國外先進技術的基礎上，結合國內同類產品開發創新而製造的新一代壓縮空氣式霧化器。

二、產品結構及規格型號

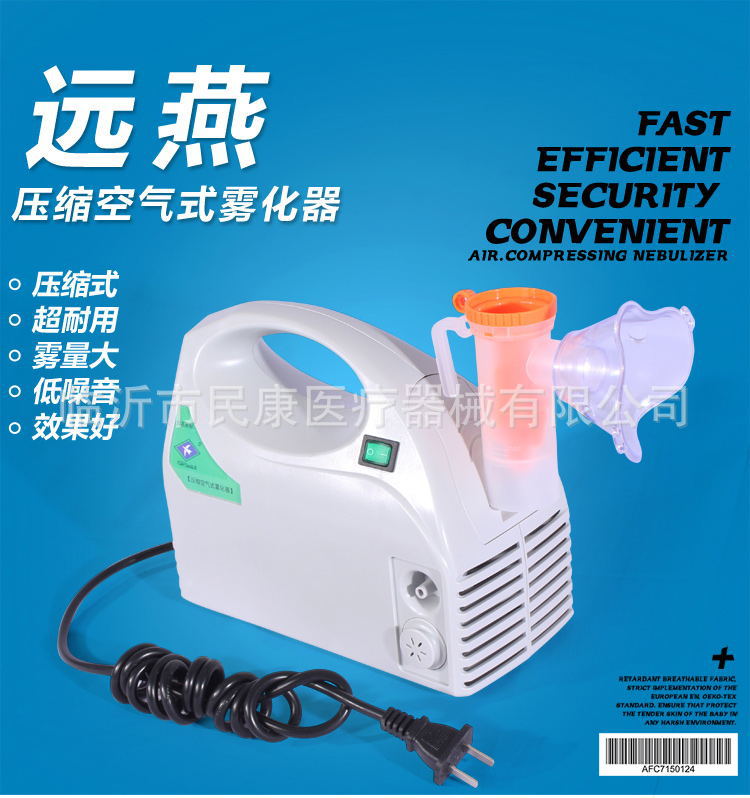

該產品由壓縮泵、機殼、噴霧裝置等組成。

該產品按機殼的外形不同可分為408A、408B、408C，其中408：表示產品代號，A、B、C：表示設計序號。

三、正常工作條件和主要性能參數

1、環境溫度：5℃～40℃；

2、相對濕度：≤80%；

3、大氣壓力：86kPa～106kPa；

4、電源電壓：220V±22V；

5、頻率：50Hz±1Hz；

6、最大霧化率：≥0.20mL/min；

7、壓縮泵最大壓強：≥0.15MPa；

8、壓縮泵的自由空氣流量應不低於6L/min。

9、殘液量應不大於2mL。

10、正常工作壓力范圍為60kPa～130kP。

11、整機噪音：≤65dB（A）；

12、輸入功率：≤130VA。

註意：當貯運溫度低於5℃時，使用前應將設備在正常工作溫度環境中放置四小時以上。

13、電氣分類：II類設備、B型應用部分。

14、IPXO，非AP/APG型設備。

15、工作製：連續工作時間4小時以上。

16、本機不適合在易燃、易爆氣體的場合使用。

四、工作原理

該產品通過壓縮空氣，將藥液形成強氣流噴射到起霧擋板上，激化為微小微粒，並隨氣流通道向患者吸入口，從而達到藥液霧化吸入的效果。

工作原理示意圖如下：

電氣原理圖如下：

五、使用與保養

1、開箱檢查

用戶在安裝、調試產品前，首先檢查產品的外觀是否良好，附件的品種、數量是否和說明書後的附件清單一致。如有缺損，請及時與供應商或製造商聯系。

2、結構示意圖如下（型號為408C）:

噴霧裝置結構示意圖如下：

3、噴霧裝置的加藥及安裝方法

?旋開霧化杯蓋；

?遵照醫囑，將適量藥物倒入霧化杯內，不要超過最大刻度線；

?旋上霧化杯蓋；

?將咬嘴或麵罩與藥杯蓋上的介面連接起來。

註意：治療時，將噴嘴含入口腔，微閉嘴唇即可或帶上麵罩即可進行治療。

4、操作步驟

?接通主機電源；

?打開電源開關；

?待主機正常工作1～2分鐘後，連接主機噴嘴口與霧化杯間氣導管；

?遵照醫囑，進行霧化治療。

5、使用後保養

?停機後，拔下氣導管，拆下噴嘴；

?旋下霧化杯蓋，倒空霧化杯內殘餘藥液；

?將使用後的噴霧器、麵罩、T形管等可遵醫囑或按以下方法進行清洗消毒：清水清潔後，浸泡在含有效氯為250mg/L～500mg/L的消毒液中，30分鐘後取出，用清水沖凈，晾乾後保存備用（勿用酒精或高溫消毒）。為瞭清洗更加衛生，可在水中加入適量醋。

 註意：不可煮洗或沸水清洗以上附件，以防受熱變形。

       建議使用一次性麵罩，避免交叉感染

?清洗完畢後，須待所有附件晾乾後再存放。

6、過濾棉的更換

?一般來說，過濾棉每使用三個月更換一次。如果發現過濾棉潮濕，需完全晾乾後再使用。

?更換時，拉出主機上過濾器蓋，然後更換。

7、熔絲管的更換

?打開機箱，取熔斷絲座旋開即可更換。

?熔絲管規格T1.6AL250V（ø5×20）

 註：打開機箱前請拔下電源插頭，切斷網電源。

8、維護與保養及註意事項

?存放時不要折癟氣導管；

?長期不使用時，請拔下電源插頭；

9、本機中有關安全要求的符號機及其含義

10、常見故障分析與排除

六、運輸和貯存環境條件

1、環境溫度范圍：-40℃～+70℃；

2、相對濕度范圍：10%～100%；

3、大氣壓力范圍：50kpa～106kpa。

霧化器應貯存在無腐蝕性物質和通風良好的室內，產品要墊平放穩。

七、其他說明

1、霧化器因無氣流量控製裝置，對此正常工作時壓縮泵的自由空氣流量為6.5mL/min，工作壓力為95kPa，最小霧化率為0.35mL/min。

2、在最大藥液承載量正常工作情況下，藥液的溫度一般控製在20℃～30℃，藥液溫度過高則有可能導致藥液性能的變化，具體的藥液溫度應向醫師咨詢後再加溫。有些患者對低溫霧粒敏感，可以向醫師確認藥液加溫限度來調整藥液溫度。原則上藥液的最大溫度不得超過40℃。

3、霧化器可以霧化各種低濃度的液態吸入治療藥液，使用前必須咨詢醫師。

懸浮或高濃度藥液也可使用，但建議少用。

禁止應用在呼吸麻醉系統和呼吸機系統。

4、霧化器使用的驅動氣體為自由空氣。

禁止使用氧氣作為驅動氣體。

5、霧化器在正常工作情況下所產生的霧粒直徑：直徑1μm～5μm的霧粒所占比例大於60%。

6、霧化器中的霧化杯、麵罩、T形管是由PVC材料製成的，其中均含有微量的增塑劑成分，即鄰苯二甲酸二己脂（DEHP）。建議醫護人員考慮其風險，臨床醫護人員對高風險人群可使用替代產品。

7、霧化器的霧化杯、麵罩、T形管應由使用者進行預防性檢查和保養。該部件每次使用後，應進行清洗消毒，可遵醫囑或按以下方法進行：清水清潔後，浸泡在含有效氯為250mg/L～500mg/L的消毒液中，30分鐘後取出，用清水沖凈，晾乾後保存備用。（清洗消毒環境條件：相對溫度為5℃～30℃、相對濕度為≤95%、大氣壓力為50kPa～106kPa）

勿用酒精或高溫消毒。

建議使用一次性麵罩，避免交叉感染。

八、其他註意事項

1、本產品應在醫生的指導下購買和使用。

2、本產品可多人使用，但噴霧裝置建議同一個人或采用一次性的噴霧裝置，否則會發生交叉感染。使用後的霧化杯、麵罩、T形管可遵醫囑或按以下方法進行清洗消毒：清水清潔後，浸泡在含有效氯為250mg/L～500mg/L的消毒液中，30分鐘後取出，用清水沖凈，晾乾後保存備用。（勿用酒精或高溫消毒）

3、本產品在存放和使用時禁止嬰幼兒、精神疾病患者觸及。

4、勿在藥液杯中存有藥液時放置或攜帶。

5、產品清潔保養時必須切斷電源。

6、銷後服務

?本產品自出銷之日起一星期內出現非人為因素的質量問題，本公司負責包退、包換、包修；在正常使用和保管情況下，本產品自出廠之日起一年半（使用期一年）內出現質量問題，本公司將給予免費維修；產品自出廠之日起一年半（使用期一年）後出現質量問題，，用戶可根據發票和保修卡到本公司銷後服務部、辦事處或經銷商處，本公司提供零部件給予維修，合理收費。如用戶無法提供發票，以本公司器號或出廠日期延長免費保修一個月。

?以下情況不屬於保修范圍：1、由於碰撞造成整機損壞或變形；2、整機進水或淋雨；3、用戶造成水、藥物等液體吸入泵內不能正常工作；4、易損、易耗品：過濾棉、熔絲管。

?銷後服務單位：江蘇遠燕醫療設備有限公司

  銷後服務地址：江蘇省丹陽市丹東工業園（陵口122省道工業集中區11號）

  聯系電話：0511-86766698

?如需要，可提供電路圖及修理所必需的資料，電氣線路的檢修如有疑難問題，可與製造商聯系。

九、附件清單

十、廢棄物、殘渣的處理

對廢棄物、殘渣的處理應符合相應的國傢法律規定。

十一、使用電磁環境指導

1、本機適合場合包括醫院、其它直接和民用低電壓網電源連接的建築。

2、本機使用的無線電頻率能量僅作用於及其內部運行，因此，它的無線電頻率發射很低，不可能對附近的其它電器設備產生影響。

3、基於本機不包含電子控製電路的事實，它們被認為滿足無需經抗電磁乾擾測試的相關要求.
