| 名稱 | 自動重合閘斷路器 | 產品用途 | 光伏並網專用 | 額定電壓 | 380V |
| 額定電流 | 100A 160A 200A 250A電流可調 | 額定頻率 | 50Hz |
概述

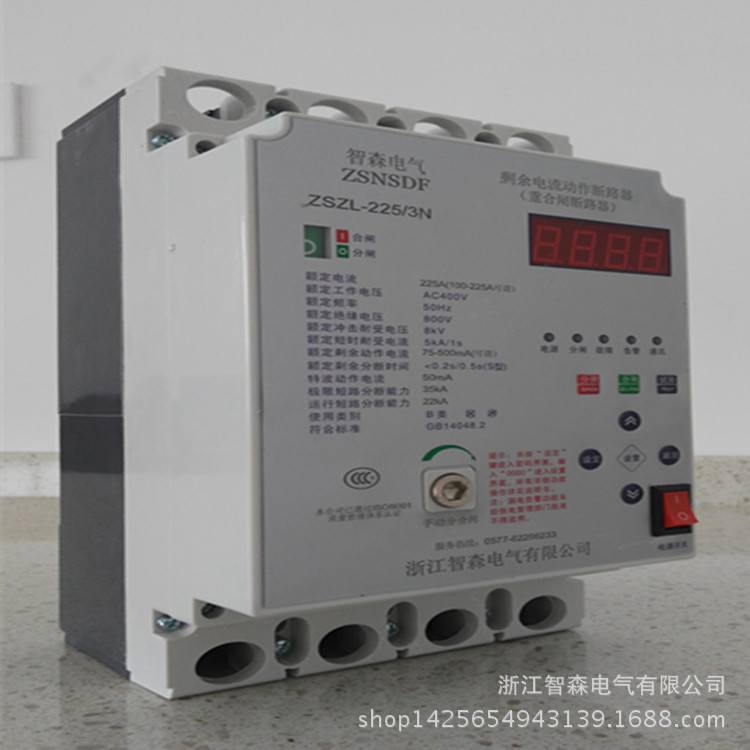

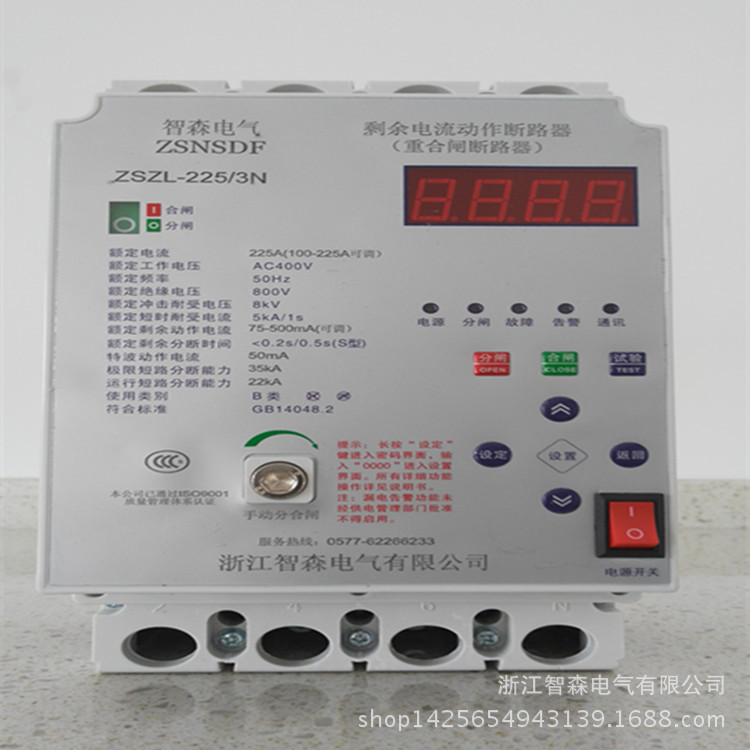

ZSNZSD智森牌ZSZL系列剩餘電動作斷路器（以下簡稱"保護器"），是浙江智森電氣有限公司為解決我國光伏並網狀況而開發、研製的最新產品。漏電保護、有壓合閘、失壓分閘、定期自檢、自動重合閘、過載及短路保護、負荷控製為一體，具有安裝方便、結構合理等特點。
本產品適用於三相四線中性點直接接地的低壓配電系統，用來對線路進行接地故障保護，防止由此而引起的設備事故或電氣火災，也可用於對人身觸電危險提供間接接觸保護。並廣泛適用於工礦企業、光伏發電並網、配電變壓器下側的總體保護和線路分支保護。
本產品符合標準GB14048.2-2008，通過國傢3C強製認證。
正常工作條件
1、環境溫度：-40℃~+40℃
2、相對空氣濕度：最濕月的月平均最低溫度不超過25℃時，該月的月平均最大相對濕度不超過90%。並考慮到因溫度變化發生在產品表麵的凝露。
3、海拔高度不超過2000米。
4、污染等級 3級。
5、安裝類別 Ⅲ。
6、安裝場所的外磁場在任何方向不超過地磁場的5倍。
功能和特點
剩餘電流：保護器輸出線路出現剩餘電流並達到設定檔位時，在設定的時間內分閘動作。20—60S內自動重合閘一次，合閘5S內再次剩餘電流動作，分閘自鎖，待故障排除後需手動或按鍵合閘。
進線過壓：保護器進線任一相電壓超過設定檔位時，0.5S內分閘保護，電壓恢復正常，自動合閘。
進線欠壓：保護器進線任一相電壓低於設定檔位時，5S內分閘保護，電壓恢復正常，自動合閘。
進線缺相：保護器進線任一相電壓低於50V時， 5S內分閘保護，無自動重合閘。
負載過流：以殼架等級電流執行負載過流分閘保護，無自動重合閘。
負載短路：以殼架等級電流執行負載短路分閘保護，無自動重合閘。
進線斷零：進線側零線斷開後，三相電壓不平衡到一定值，保護器分閘動作，恢復後，自動合閘。
手動分合：帶手柄裝置，可手動分合閘，檢修時，確保保護器明顯斷開，並不受電動控製。
電動合閘：正常運行時，對可允許自動重合閘的線路故障分閘，能電動自動執行合閘。
分合信號：把保護器運行分合狀態以無源一組轉換觸點的形式輸出供需要場合。
外控分合：把保護器分合閘控製按鍵輸出供需要場合，隻能外接無源獨立按鍵（鈕）。
預付費表：與預付費電表控製端配合，實現欠費分閘，續費自動合閘。
實時數據：顯示各種當前分合動作信息、實時三相電壓值、三相負載電流值和剩餘電流值。
運行參數：各保護動作值可分別多檔設置，查詢顯示各當前執行參數。
歷史記錄：動作信息記錄可追溯查詢歷史分合閘原因等信息。
故障自診：保護器重點關鍵器件和機構采取瞭比較完善的自檢功能，出現故障代碼顯示告警。
後備保護：當指令分閘沒能執行成功時，自動啟動後備分閘執行機構，不再執行自動合閘指令。
過流可調：可設定保護器殼架電流等級以下的過載保護動作電流值，分閘動作後，無自動重合閘。
顯示界麵：LED數位管顯示。
參數設定：按健開關設置方式。
自動跟蹤：能根據線路實時漏電電流，自動設置漏電動作值，隨時查詢顯示當前執行檔位值。
漏電報警：在不允許漏電動作斷電等場所，設定此檔位，隻顯示剩餘電流值，“漏電”燈閃，不執行漏電分閘。
過流可調：可設定保護器殼架電流等級以下的過載保護動作電流值，分閘動作後，無自動重合閘。
485通訊:：智能化數字化通訊介面。采用智能化微機處理技術和數字編程控製電路，用485介面與計算機無線連接及手機短信發送功能,來實現遙測、遙控、遙訊、數據傳輸等網路系統智能化管理。
技術參數和安裝尺寸
額定電壓：
AC380V 三相四線製(3+N) 額定頻率 50Hz
額定輔助電源電壓 ：
AC單相220V (進線端左側N線端子與進線端1#端)
額定電流：
100A（32/40/50/63/80/100）；
250A（100/125/160/200/225/250）；
400A（200/225/250/315/350/400）；
630A（250/315/350/400/500/630）
額定剩餘動作電流 300、500、1000mA
突變 30、50、75、100、150mA
漏電自動跟蹤值 300mA~1000mA
動作特性分類 AC型
額定分斷時間 0.1、0.3、0.5、0.8S
額定重合閘時間20s~60s
延時型極限不驅動時間△t60ms（表示2I△n極限不驅動時間）
額定欠壓動作值 單相160V±5%
額定過壓動作值 單相280V±5%
額定短路分斷能力20KA；25KA；35KA；50KA
外形和安裝尺寸
殼架等級 電流A | 外形尺寸（mm） | 安裝尺寸(mm) | |||||
A | B | C | D | a | b | 安裝孔Φ | |
100 | 126 | 208 | 120 | 80 | 60 | 188 | 4孔Φ4 |
| 200 / 250 | 145 | 242 | 142 | 105 | 72 | 200 | 4孔Φ4 |
| 400 / 630 | 206 | 360 | 190 | 126 | 102 | 324 | 4孔Φ6 |
額定短路分斷能力
殼架等級電流（A） | 額定電流(A) | 額定短路分斷能力Lcs=Lcu | 飛弧距離 (mm) | ||||
電流KA | 電壓V | COSΦ | 試驗程序 | ||||
100 | 100 | 35 | 400 | 0.7 | O-t-CO | ≤50 | |
250 | 250 | 35 | 400 | 0.5 | O-t-CO | ≤50 | |
400 | 400 | 20 | 50 | 400 | 0.3 | O-t-CO | ≤100 |
630 | 630 | 25 | 50 | 400 | 0.3 | O-t-CO | ≤100 |
過電流保護特性
周圍空氣溫度 +30℃±2℃ | 試驗電流 | 脫扣時間 | 試驗狀態 |
1.05In | 2h內不脫扣 | 冷態開始 | |
1.30In | 2h內脫扣 | 熱態開始 | |
3In | 可返回時間＞2S | 冷態開始 | |
任何合適溫度 | 10In | ＜0.2S | 冷態開始 |
安裝、接線
6.1 安裝前，必須檢查保護器是否處於分閘狀態（圖1-11分合指示標志於分閘位置），如果處在合閘狀態必須用手動脫扣，使保護器分閘。
6.2 保護器應垂直安裝（傾斜度應＜5度），用螺絲通過安裝孔（圖1-2）固定。
6.3用戶應根據負荷電流的大小選擇合適(載流量)的導線或銅排,導線 接入保護器端子要使用專用的接線鼻或接線板進行連接。保護器的上端（N、1、3、5）為主電路的電源進線端，下端（n、2、4、6）負載側出線端，電源中性線（即零線）必須接在“N”端子上，不接零線或輔助電源相線斷開（或接觸不良），保護器將不能正常工作。
6.4 外控信號介面 （見表5）選配 。1、2、3為分合狀態無源繼電器觸點（250V/2A）輸出;4、5外接分閘按鈕；5、6外接合閘按鈕；
遠程信號介面
1 | 2 | 3 | 4 | 5 | 6 |
J常開 | J中點 | J常閉 | 分按鍵 | 分合共點 | 合按鍵 |
預付費電表：把4、6並聯接至電表的外控端子的分斷節點，5接電表的分合公共點（即有費分開，欠費閉合的這組觸點），實現欠費保護器分閘，續費後自動合閘。
註意事項
4.1 用戶要根據電網所處的工作現場的電源狀況和負載電流大小，選擇合符實際電流規格的保護器。
4.2 遠程控製“分閘、合閘”端子嚴禁外接電源，隻能接入“分”或“合”無源按鈕通合信號。所有的遠程控製和信號傳輸連接線應盡量采用屏蔽電纜線以增強抗乾擾能力。
4.3 保護器出線端的零線不能重復接地，被保護線路不能與其他線路混用。
4.4 與保護器端子相連接的接線鼻必須采用紫銅材料，嚴禁采用鋁導線直接接入進、出線端子。
4.5 用戶在選型時，註意上、下級保護器的保護動作參數的級差。
4.6 當實地安裝點的短路電流小於保護器額定電流10倍時，必須在漏電保護器的前端加裝合適規格的熔斷器對線路進行保護。
4.7本保護器內部雖已經設計有抗雷擊措施，但對於雷電頻繁、沖擊電壓過高的雷電高發地區，建議在漏電保護器前端線路加裝避雷器保護。
4.8在低壓成套配電櫃（箱）設計接線時，使用的二次電路輔助電器（如按鈕、信號燈、中間繼電器等）電源相線不能跨接在保護器進線端與出線端之間，否則保護器判斷為漏電故障。
4.9 保護器在使用中，應按規定每月按試驗按鈕一次，檢查保護器能否正常工作，並做好記錄。
4.10禁止擅自打開保護器，本公司嚴格執行國傢相關產品售後服務規定。
4.11本保護器必須由合格專業人員操作使用。
