三梁四柱液壓機的用途和特點
本機器適用於壓裝成型。
本機器具有獨立的動力結構及電器系統，並采用按鈕集中控製，可實現點動，半自動操作方式。
本機器的工作壓力、行程范圍均可根據工藝需要進行調整。
1、機器性能與結構概述
1.1機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部件組成。上橫梁、滑塊以及工作臺采用優質鋼板焊接而成，經震動時效處理消除內應力，立柱為優質45#鋼，四柱均表麵中頻淬火並鍍鉻處理。
1.2缸體為優質45#鍛鋼，活塞桿表麵經中頻淬火處理，使用壽命長。油缸主要部件采用優質材料密封圈，確保密封可靠。
1.3工作臺與滑梁上均有T型槽，以便於用戶模具安裝。
2、液壓系統
2.1液壓系統裝置佈置在機身右側。
2.2液壓系統采用插裝閥集成系統，動作靈敏、工作可靠、密封性能好等特點。
2.3液壓泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油塞，使清潔換油方便。油泵吸油口裝有吸油濾清器，確保油的清潔度，保證油泵和閥的使用壽命，泵站帶有水冷散熱。
2.4液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。

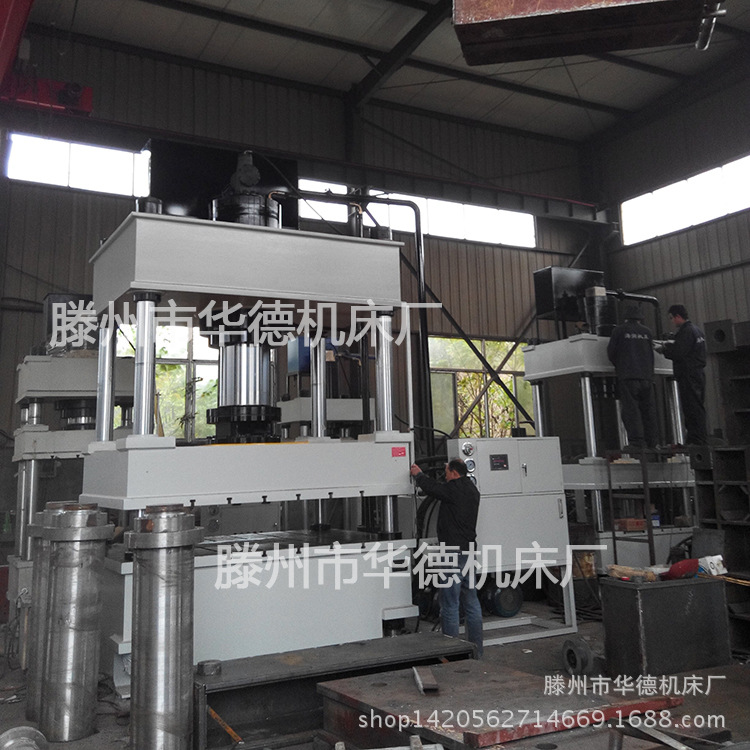

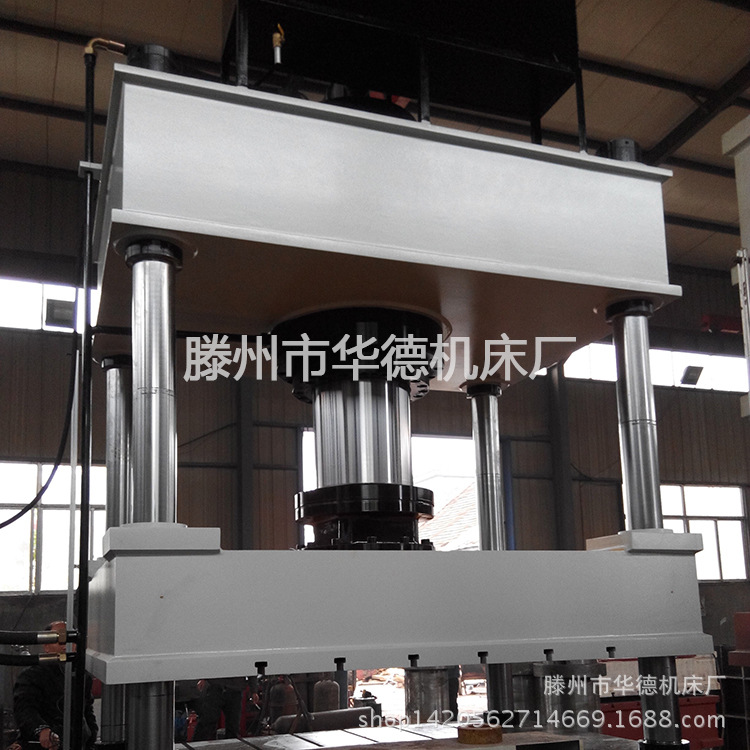

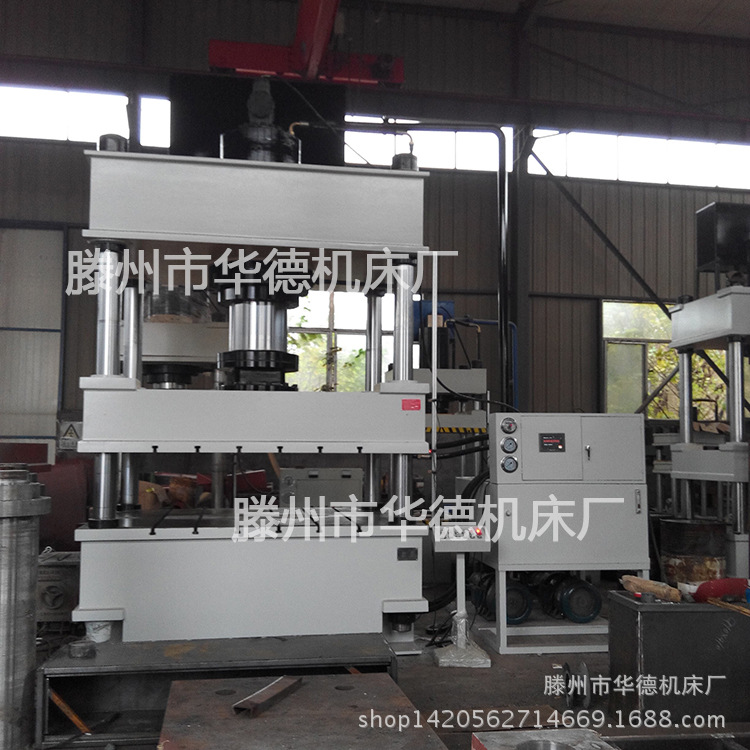

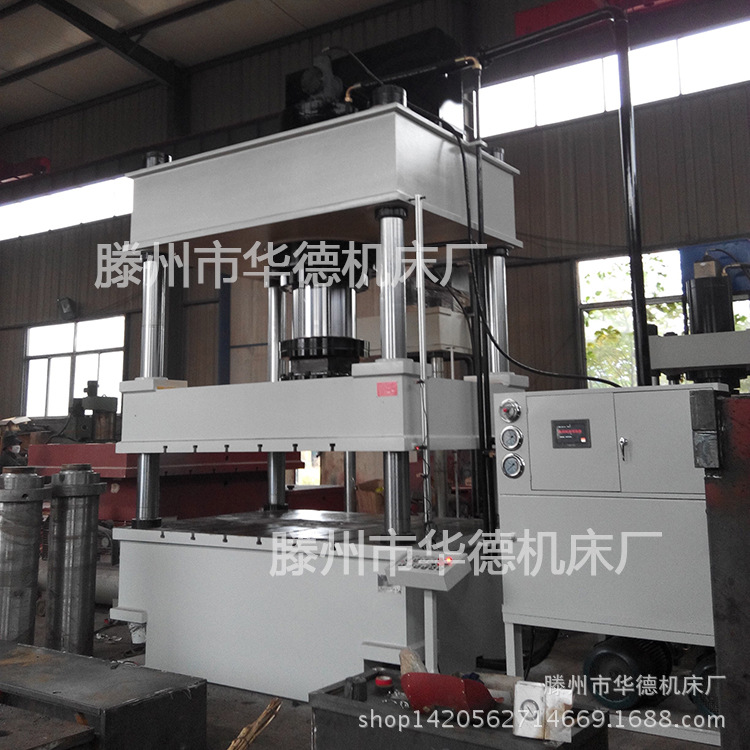

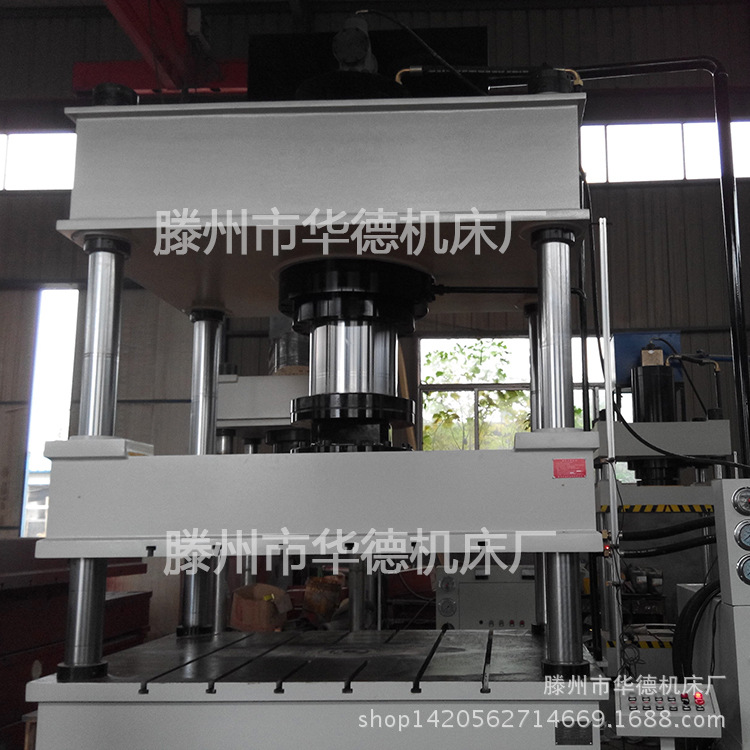

產品實拍圖

4、電器控製系統
4.1電器櫃裝有空氣開關、繼電器等電器。
4.2對壓機的各種信號，限位與壓力動作實現程序聯鎖。

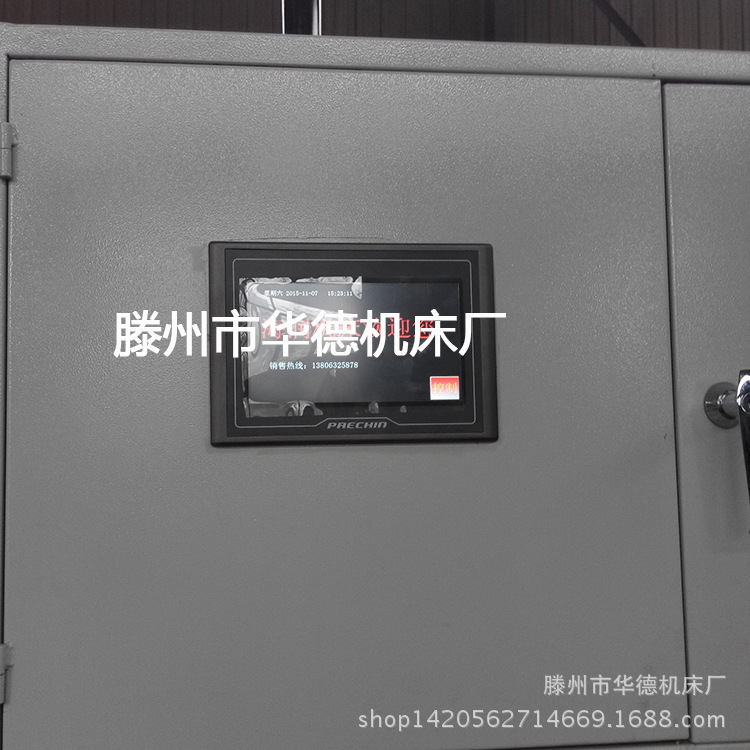

4.3設有集中控製麵板，麵板上佈置有必要的操作按鈕和選擇開關。

5、壓機操作方式
5.1壓機設有點動、自動操作方式。
5.2滑塊行程可進行調整。
5.3操作麵板上的按鈕除完成壓機的全部動作外，還有“急停”按鈕。
6、安全保護
6.1設置急停按鈕，按下急停按鈕，壓機立即停止。
6.2滑塊在上、下限位處均設有限位開關。
7、設置工作環境
7.1電源：三相380V（+5%），50HZ.
7.2工作環境溫度：0～40℃.
8、主要元件選購

☆ 光柵安全保護裝置
☆ 行程、壓力、時間觸摸式顯示屏系統
☆ PLC可編程控製器
☆ 沖裁緩沖裝置
☆ 換模具用浮動導軌和滾動托架
☆ 多種形式移動工作臺
☆ 液壓系統加熱、冷卻裝置
☆ 液壓機各種型號的下頂缸
☆ 快速行程沖液裝置
