    組裝式抽屜式模具貨架,重型全開式模具貨架,深圳模具架生產廠傢
    商品代碼: 11577879
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    加工定製 類型 模具放置架 品牌 索特
    型號 365 適用范圍 廣泛 產品別名 模具貨架

    conew_抽屜式模具架1 (444)

    conew_img_20130423_150257

    conew_img_20130325_225537

    conew_抽屜式模具架1 (431)

    一、模具貨架的用途:
    模具貨架主要用於模具的存儲、管理、吊運等,廣泛應用於各大加工製造業,對確保模具的安全使用具有重要的使用價值和意義;

    二、模具貨架規格及參數的選擇:
    在選取采購模具貨架時,主要要考慮三個方麵:

    模具貨架承重。這需要根據每個層板能最多放置的模具數來乘上每個模具的重量計算得出,從而選擇適合承重要求的模具貨架,考慮到動載下沖擊載荷的情況,選擇承重時必須要大於模具總重,一般為層板承重=1.5倍的模具總重。一般對於重載型的模具架,多數采用雙結構模具架,以確保安全。

    模具貨架尺寸。模具放置層板尺寸(長,寬)及每層的實際可用高度,需要根據模具實際的測量尺寸來定,層板的長與寬以稍大於模具總的長與寬尺寸為宜。層板的空間高度以大於模具總高為宜。

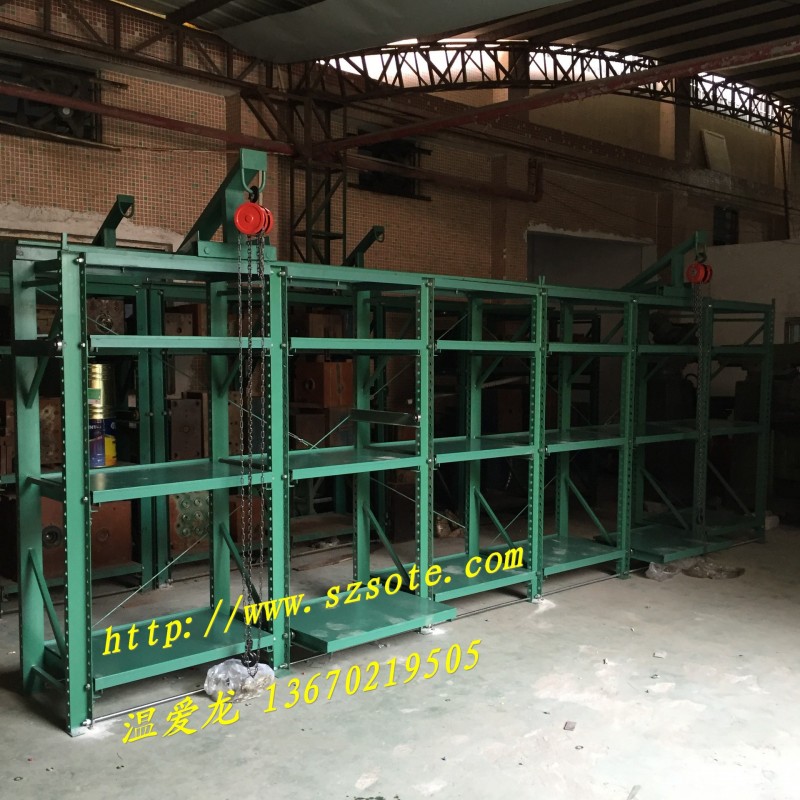

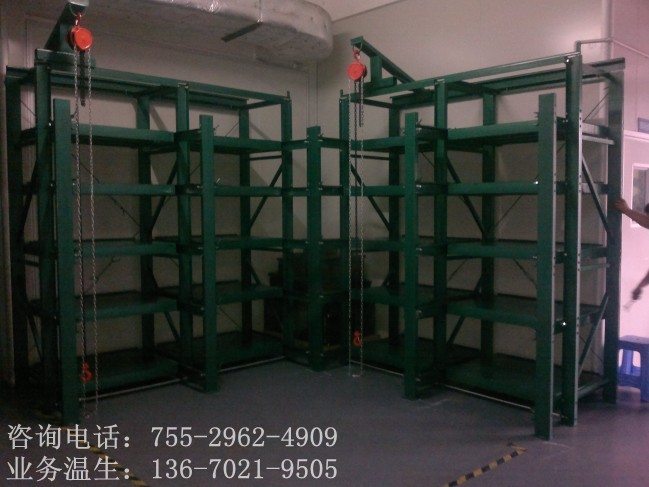

    搬運。對於模具重量在200KG以內的,可以在模具架頂部配置吊裝葫蘆,以輔助搬運,對於200KG以上的重型模具,可使用移動龍門架並安裝電動吊裝葫蘆來實現搬運,這樣可減少大量的人力。


    三、模具架的結構特點:
    1)高強度型鋼,全方位加強結構
    立柱采用高強度型鋼,框架及抽屜采取全方位加強結構設計,確保重載下安全穩定
    2)儲運空間可彈性調整
    立柱上沖有模數孔,抽屜層板可上下調節高度
    3)特殊軌道設計,抽拉輕松自如
    高強度優質滾珠軸承結合高強度鋼軌製成的軌道,確保重載下抽拉輕松自如
    4)模塊化結構,功能可無限延伸
    采用模塊化結構設計,拆裝和運輸方便,可根據作業需要,無限延伸模具架
    5)模具架可分單結構型和雙結構型模具架

    四、模具貨架的常規規格
    單結構型模具貨架
    標準規格型號
    型號 規格WXDXH (mm) 抽屜層板數 層板規格 層板開啟率 載重/層(KG)
    MJD-100820P3 1000800X2000 3層 750750 72% 1000
    MJD-120820P3 1200800X2000 3層 950750 72% 1000
    MJD-140820P3 1400800X2000 3層 1150750 72% 1000

    雙結構型模具貨架
    標準規格型號
    標準規格型號
    型號 規格WXDXH (mm) 抽屜層板數 層板規格 層板開啟率 載重/層(KG)
    MJS-101420P3 10001400x2000 3層 750750 95% 2000
    MJS-121420P3 12001400x2000 3層 950750 95% 2000
    MJS-141420P3 14001400X2000 3層 1150750 95% 2000

     conew_抽屜式模具架1 (421)

    conew_抽屜式模具架1 (96)

    conew_抽屜式模具架1 (90)

    conew_img_20130509_094920

    conew_img_20130325_174621

    conew_img_20130325_174718

    conew_img_20130325_225537

    IMG_1965_conew1

    IMG_2007_conew1
