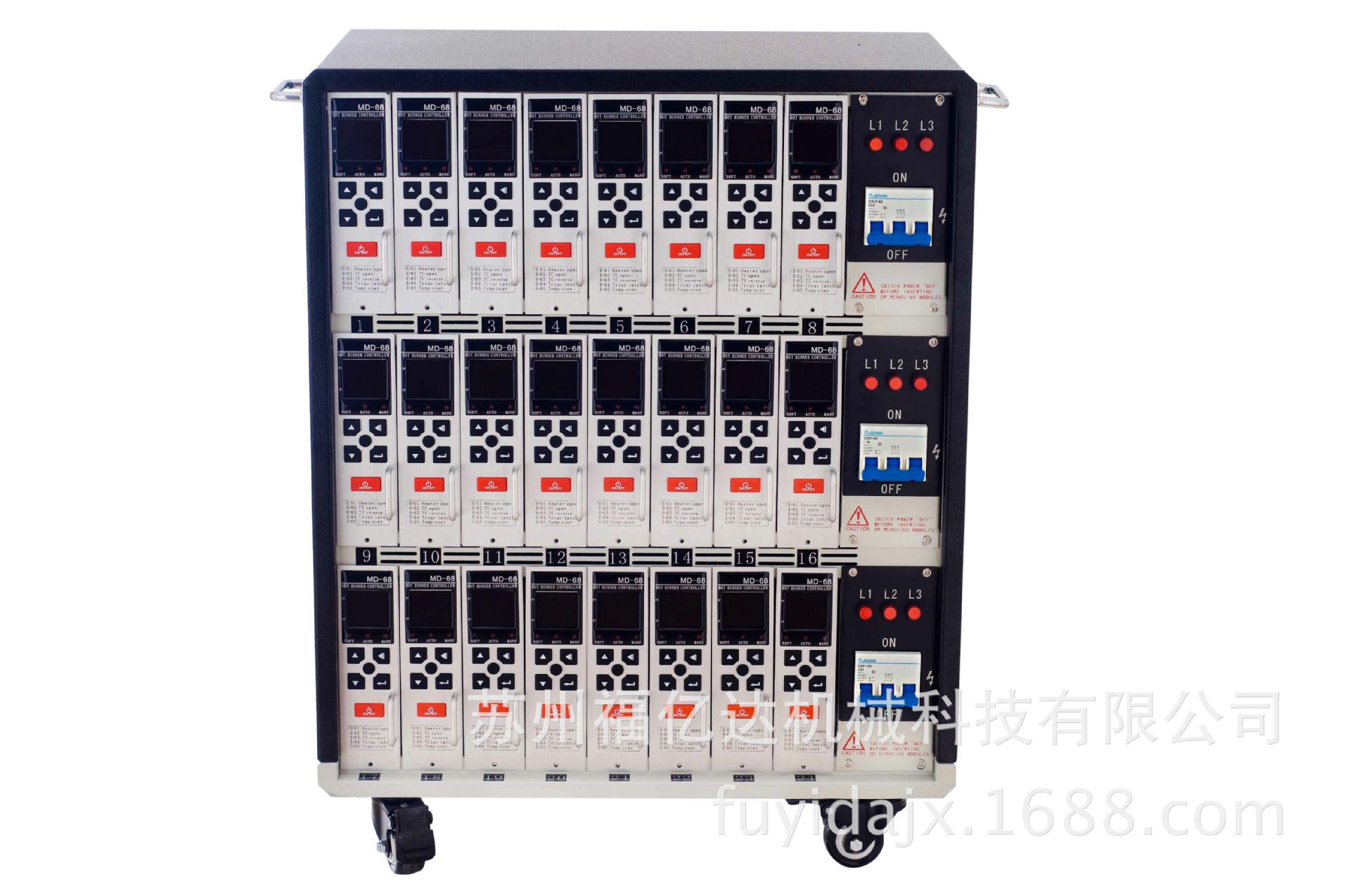

溫控箱是一種持續保持被控對象所需溫度的設備，它主要通過表芯內智能電腦芯片(MCU)探測發熱流道溫度,
再經過智能電腦內部數據處理,輸出適當比例電流值,從而達到控溫目的, 溫度控製的精確性穩定性主要取決下列幾
個重要因數:
1) 溫度測量: 取樣周期參數,數據濾波處理,測量電路溫度補償等決定溫度測量精度;
2) PID控製: 通過調控反映輸出電流比例,相關參數有比例段,積分時間,微分時間;
3) 自動調節: 通過分析發熱線的電容和模具的熱常數，提供其主導因數的功能（具有潛熱性和散熱性）不管
環境怎麼變化它都有助於精確控製溫度。
2.溫控卡性能參數
1) 環境溫度：32℉ to 131℉(0℃ to 55℃)
2) 相對濕度：10%-95%
3) 運輸溫度：-40℉ to 158℉(-40℃ to 70℃)
4) 控製卡對地絕緣電壓：1200VDC.
5) 供電要求： AC185V-245V,50/60HZ
6) 感溫線類型:J或K型熱電偶
7) 溫度單位：攝氏度℃或華氏度℉
8) 溫度控製范圍:45℃ to 550℃

9） 精準溫度 ±1°

10)測溫重復精度:+0.1%
11) 溫度穩定精度：+0.5%
12) 熱電偶泠端補償：動態跟蹤
13) 噪聲抑製：共模抑製比>100DB,
14) 取樣頻率：10HZ(100mS)
15) 熱電偶類型：J型或K型
16) 單點載荷:15A、3500W/220V或1650W/110V
17) F1,F2:250V-15A(特殊保險絲)
3.溫控卡功能特點
1) 采用FUZZY PIDD控製技術, 在沒有整定PID參數的情況下，它能自動適應任何發熱模型，極大提高瞭工作
效率(用戶可通過高級菜單操作關閉此功能)；
2) 高壓380V供電輸入保護(用戶可通過高級菜單操作關閉此功能)；
3) 熱電偶與發熱線混接保護(用戶可通過高級菜單操作關閉此功能)；
4) 自動環境溫度線性補償，使該控製器溫度值更具有精確性；
5) 熱電偶自動泠端補償，避免由於環境溫度變化造成的相對誤差；
6) 感應器碰撞錯誤監視(用戶可通過高級菜單操作關閉此功能)；
7) 控製器能夠偵察到溫度感應器反向和溫度感應器開路，當感應器問題被偵察到時，控製器根據錯誤類型和
控製器的模式進行動作；

8)控製器內部測量環斷偵察；
9) 加熱器電流監視(可設置最大輸出電流)；
10) 供電頻率監測
11) 溫控卡內溫度檢測(可設置最大卡內溫度)
12) 輸出中斷檢查；
13) 漏電錯誤偵察電路；
14) 可控矽短路監測(用戶可通過高級菜單操作關閉此功能)；
15) 保險管F1、F2損壞監測；
16) 發熱線開路監測；
17) 溫度偏離報警；
18) 手動功率輸出模式；
19)溫控箱是一種持續保持被控對象所需溫度的設備，它主要通過表芯內智能電腦芯片(MCU)探測發熱流道溫度,
再經過智能電腦內部數據處理,輸出適當比例電流值,從而達到控溫目的, 溫度控製的精確性穩定性主要取決下列幾
個重要因數:
1) 溫度測量: 取樣周期參數,數據濾波處理,測量電路溫度補償等決定溫度測量精度;
2) PID控製: 通過調控反映輸出電流比例,相關參數有比例段,積分時間,微分時間;
3) 自動調節: 通過分析發熱線的電容和模具的熱常數，提供其主導因數的功能（具有潛熱性和散熱性）不管
環境怎麼變化它都有助於精確控製溫度。
2.溫控卡性能參數
1) 環境溫度：32℉ to 131℉(0℃ to 55℃)
2) 相對濕度：10%-95%
3) 運輸溫度：-40℉ to 158℉(-40℃ to 70℃)
4) 控製卡對地絕緣電壓：1200VDC.
5) 供電要求： AC185V-245V,50/60HZ
6) 感溫線類型:J或K型熱電偶
7) 溫度單位：攝氏度℃或華氏度℉
8) 溫度控製范圍:45℃ to 550℃

9） 精準溫度 ±1°

10)測溫重復精度:+0.1%
11) 溫度穩定精度：+0.5%
12) 熱電偶泠端補償：動態跟蹤
13) 噪聲抑製：共模抑製比>100DB,
14) 取樣頻率：10HZ(100mS)
15) 熱電偶類型：J型或K型
16) 單點載荷:15A、3500W/220V或1650W/110V
17) F1,F2:250V-15A(特殊保險絲)
3.溫控卡功能特點
1) 采用FUZZY PIDD控製技術, 在沒有整定PID參數的情況下，它能自動適應任何發熱模型，極大提高瞭工作
效率(用戶可通過高級菜單操作關閉此功能)；
2) 高壓380V供電輸入保護(用戶可通過高級菜單操作關閉此功能)；
3) 熱電偶與發熱線混接保護(用戶可通過高級菜單操作關閉此功能)；
4) 自動環境溫度線性補償，使該控製器溫度值更具有精確性；
5) 熱電偶自動泠端補償，避免由於環境溫度變化造成的相對誤差；
6) 感應器碰撞錯誤監視(用戶可通過高級菜單操作關閉此功能)；
7) 控製器能夠偵察到溫度感應器反向和溫度感應器開路，當感應器問題被偵察到時，控製器根據錯誤類型和
控製器的模式進行動作；

8)控製器內部測量環斷偵察；
9)加熱器電流監視(可設置最大輸出電流)；
10)供電頻率監測
11)溫控卡內溫度檢測(可設置最大卡內溫度)
12)輸出中斷檢查；
13)漏電錯誤偵察電路；
14)可控矽短路監測(用戶可通過高級菜單操作關閉此功能)；
15)保險管F1、F2損壞監測；
16)發熱線開路監測；
17)溫度偏離報警；
18)手動功率輸出模式；
 支持無碰傳輸；
20)供電頻率在線跟蹤，當頻率不穩定時自動切換到PWM開關輸出方式
