加工定製 | 是 | 作用對象 | 鋁合金 | 型號 | HB-10 |
規格 | 3-0 | 工藝類型 | 消失模 | 機械性能 | 強 |
金相組織 | 鋁合金 | 主要加工設備 | 加工中心 | 加工設備數量 | 12 |
加工能力 | 強 | 適用范圍 | 汽車,傢電,五金 | 質量體系 | ISO9001 |
模具材質 | 鋁合金 |
產品詳情
模具技術參數
1、模具結構為上模下模配合機製模型,適用於立式自動或半自動泡沫成型機;模具冷卻腔保證壁厚10-12mm,模具氣室內設置加熱冷卻管,保證均勻加熱冷卻,根據產品需求帶自動脫模器(內置氣缸專一定製耐腐產品,數量不少於4個/副)。
2、模具材質為ZL104,去應力380攝氏度高溫處理,硬度要求HRB55-65,無鑄造缺陷,外表麵光滑輪廓清晰。
3、模具拼塊連接采用定位方式,所用不銹鋼螺栓均加平墊。
4、氣孔分佈均勻合理,氣塞為鋁質。
5、充料孔配合甲方的料槍,手動沖料孔¢200+0.3和¢16+0.3兩種。
6、灰鐵使用EPS珠粒製,球鐵和鑄鋼采用,並根據產品結構設計合理的尺寸收縮率。
7、使用時充料密實,製模操作方便。
8、拔模斜度最大1°。
9、使用該模具製出的模型澆出的鑄件應全部符合圖紙尺寸要求。
10、模具模腔具有特氟隆塗層,活塊顏色(黑)應與主體色彩(綠)有明顯區別。
11、模具上、下模之間應設計凸凹配合防呆設計,各活塊與主體配合應作區分設計。
12、加工餘量:按工藝圖和工藝要求 。
13、模具上下有連接卡扣,快速方便便於運輸、起吊、安裝。
特征描述模具表麵特氟隆(TEFLON)表麵塗層技術,使模具質量、精度、效率、壽命均達到行業領先。模具加熱和冷卻均勻,泡沫表麵質量光滑,發泡均勻脫模順利無毛刺。

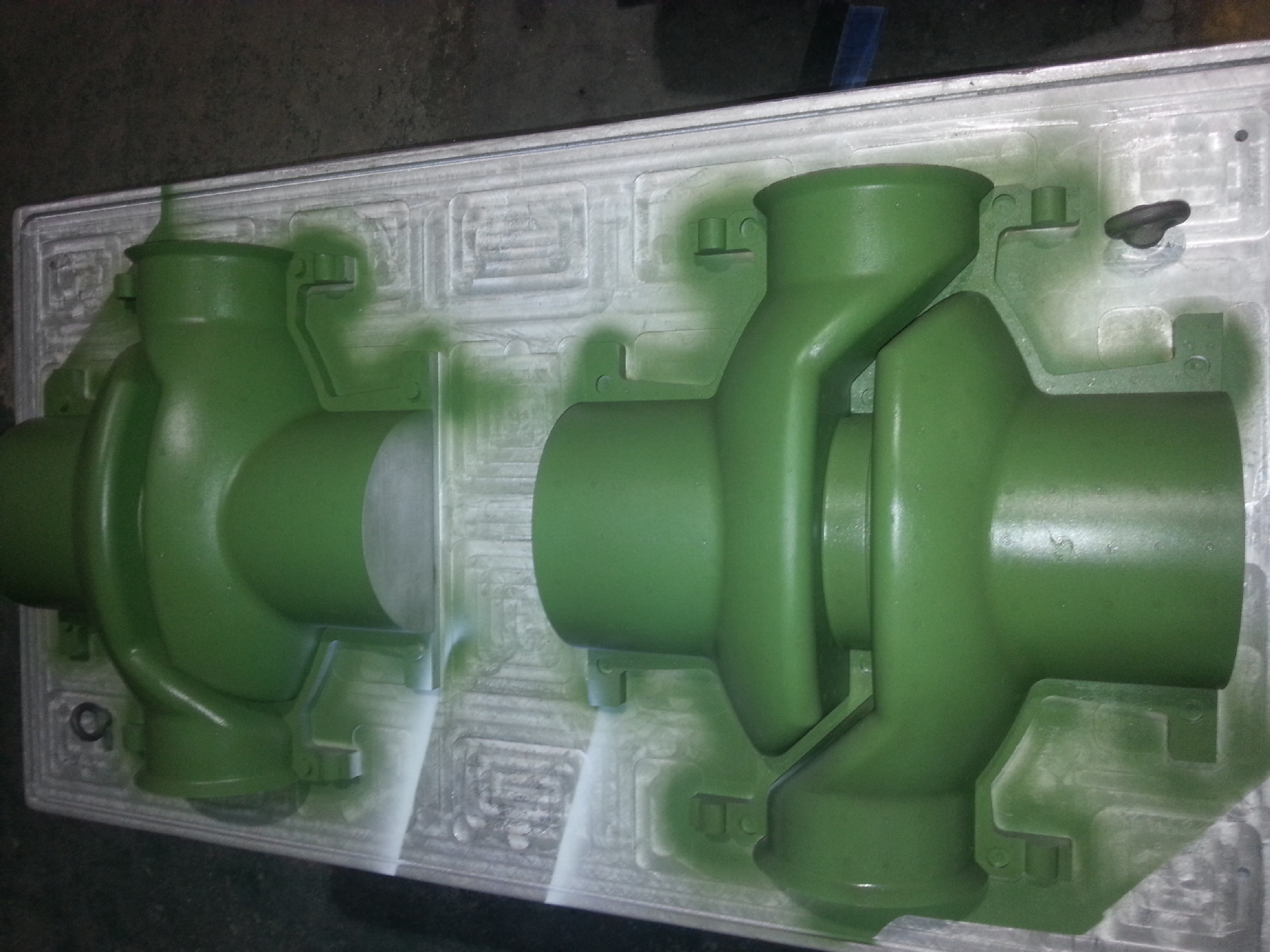

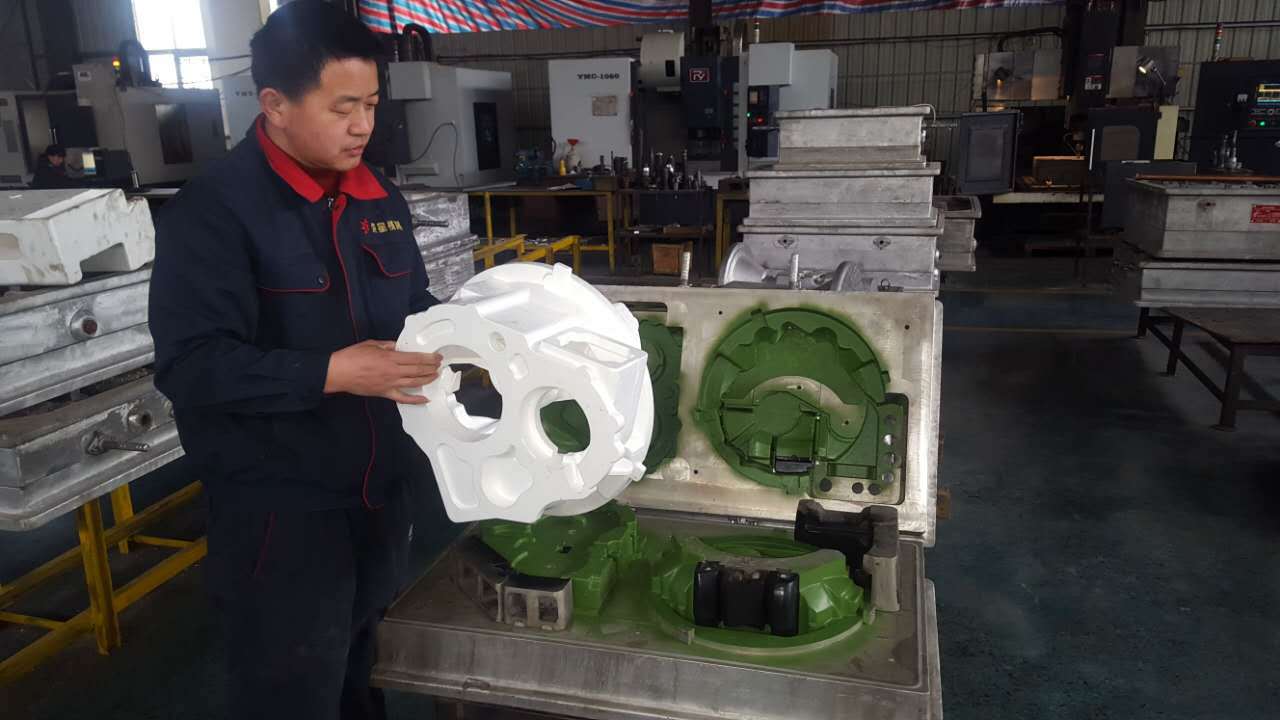

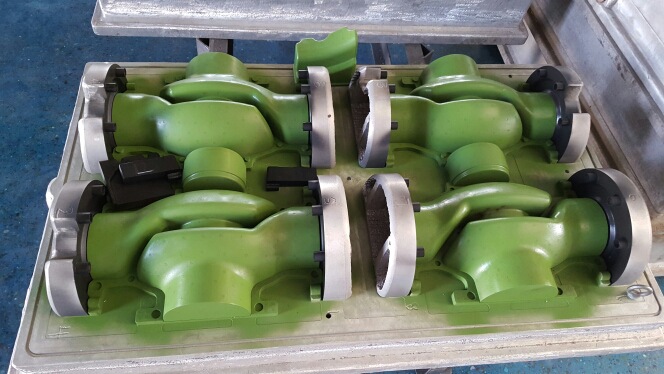

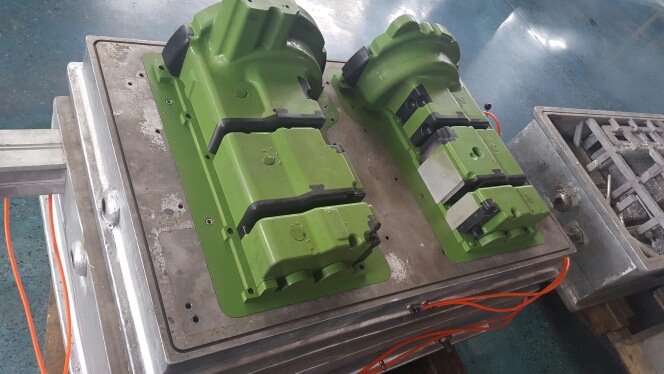

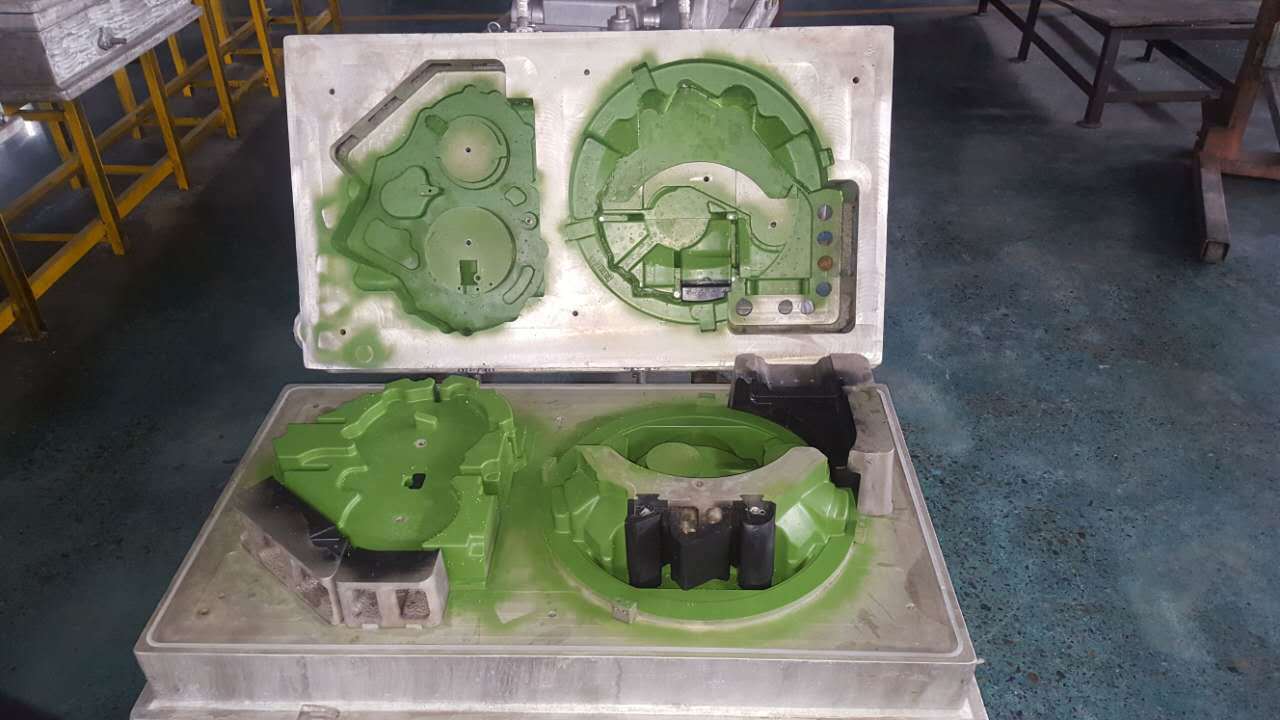

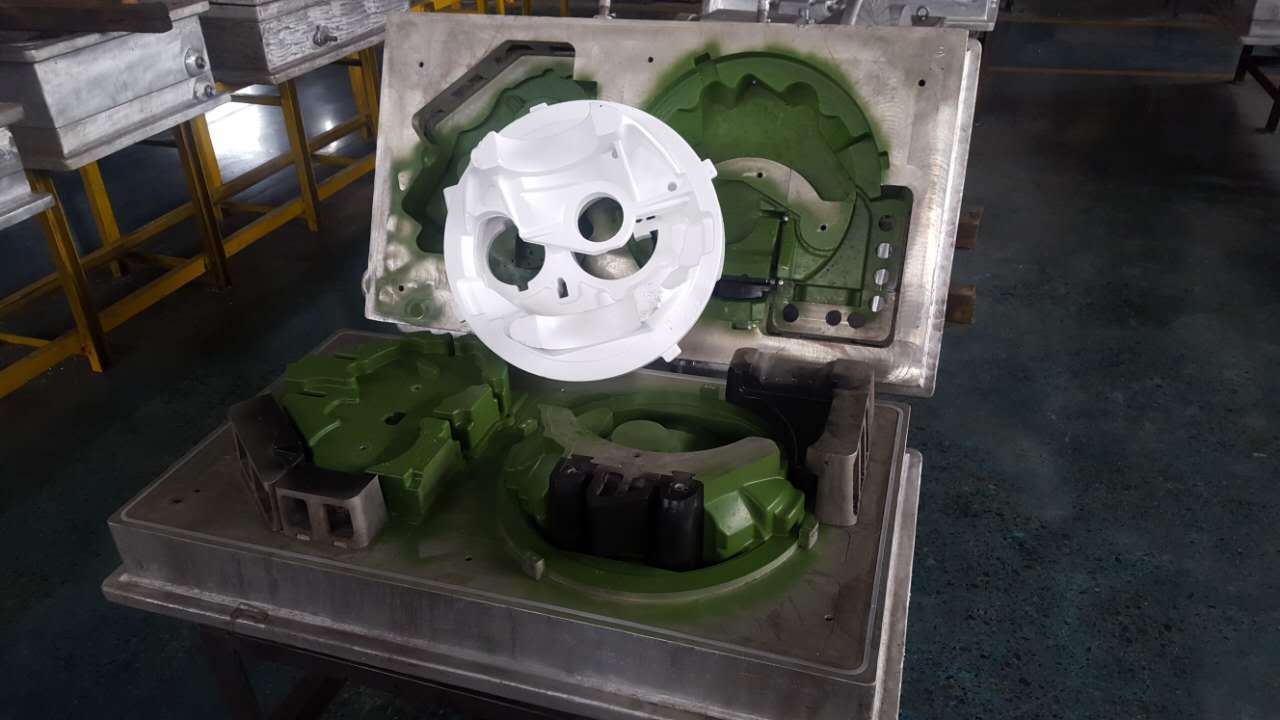

模具樣品實景拍攝 ![1449583152335](https://cbu01.alicdn.com/img/ibank/2016/817/979/3603979718_1584568642.jpg)
![1449583152870](https://cbu01.alicdn.com/img/ibank/2016/883/633/3094336388_1584568642.jpg)
![20131224_190547](https://cbu01.alicdn.com/img/ibank/2014/972/658/1400856279_1584568642.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2016/103/783/3612387301_1584568642.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2016/412/818/3611818214_1584568642.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2016/000/673/3612376000_1584568642.jpg)
![1449583152335](https://cbu01.alicdn.com/img/ibank/2016/817/979/3603979718_1584568642.jpg)
![1449583152870](https://cbu01.alicdn.com/img/ibank/2016/883/633/3094336388_1584568642.jpg)
![20131224_190547](https://cbu01.alicdn.com/img/ibank/2014/972/658/1400856279_1584568642.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2016/103/783/3612387301_1584568642.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2016/412/818/3611818214_1584568642.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2016/000/673/3612376000_1584568642.jpg)
添加圖片
使用說明
蒸汽工作壓力:0.4-0.6Mpa
冷卻水工作壓力:0.2-0.4Mpa
壓縮空氣工作壓力:0.5-0.7Mpa
包裝清單
消失模模具優點
鑄件精度大幅提高
鑄造工藝靈活
無傳統鑄造用沙
生產清潔
減少勞動成本
