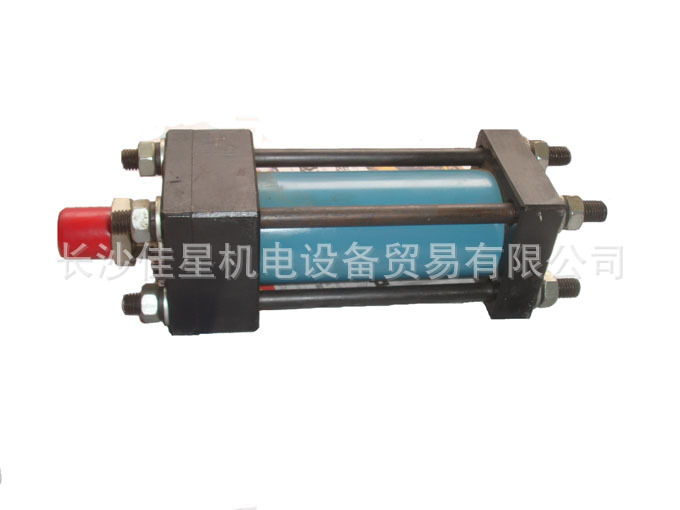

類型 | 拉桿液壓缸 | 安裝形式 | 前法蘭式 | 型號 | HOB |
壓力范圍 | 17-21(MPa)(MPa) | 品牌 | JIAXN | 適用范圍 | 拉伸機械、壓床機械、橡膠發泡機械、數控機床、冶金機械、食品機械、氣配機械、硫化機械、製磚機械 |
產品別名 | 液壓油缸 | 速度范圍 | 根據規格定做(m/s)(m/s) | 缸徑 | 根據規格定做(mm)(mm) |
桿徑 | 可咨詢(mm)(mm) | 速比 | 詳見說明 | 加工定製 | 是 |
最大行程 | 根據規格定做(mm)(mm) |
質量保證,保用一年。一年內有問題免費維修。
我公司是一傢具有多年生產經驗專業製作液壓系統的公司。技術人員為在液壓行業工作十年以上的人員。設計製作液壓系統、液壓站、實驗臺等,我公司設計製作的液壓系統廣泛應用於以下行業:
1、冶金行業
2、機床行業
3、壓鑄機行業
4、製藥機械
5、紙巾生產線
6、電力行業
液壓站又稱液壓泵站,是獨立的液壓裝置。它按主機要求供油,並控製油流的方向、 壓力和流量,它適用於主機與液壓裝可分離的各種液壓機械上。用戶購後隻要將壓站與主機上的執行機構(油缸或油馬達)用油管相連,液壓機械即可實現各種規定的動作、工作循環。 液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成。各部件功用如下: 泵裝置 — 上裝有電機和油泵,它是液壓站的動力源,將機械能轉化為液壓油的壓力能。集成塊 — 是由液壓閥及通道體組裝而成。它對液壓油實行方向、壓力、流量調節。閥組合 — 是板式閥裝在立板上,板後管連接,與集成塊功用同。油 箱 — 是板焊的半封閉容器,上還裝有濾油網空氣濾清器等,它用來儲油、油的冷卻及過濾。電氣盒 — 分兩種形式。一種設置外接引線的端子板;一種是配置瞭全套控製電器。液壓站的工作原理如下:電機帶動油泵旋轉,泵從油箱中吸油後打油,將機械能轉化為液壓油的壓力能,液壓油通過集成塊(或閥組合)被液壓閥實現瞭方向、壓力、流量調節後經外接管路傳輸到液壓機械的油缸或油馬達中,從而控製瞭液動機方向的變換、力量的大小及速度的快慢,推動各種液壓機械做功。 聯系電話:0731-86676868
型號說明
MOB | R | D | 63 | 100 | 25 | LB | +Y | |
系列號碼 | 控製型式 | 緩沖型式 | 缸內徑 | 行程 | 軸心 | 缸體固定型式 | 軸心固定型式 | |
MOB: 標準型 MOD: 雙軸型 | 無標記: 不附磁石 R: 內附磁石 | 無記號: 無 D: 雙側 F: 前蓋側 B: 後蓋側 | 30 40 50 63 80 100 125 | 50、100、 150、200、 250、300、 350、400、 450、500、 600、700、 800、900、 1000 | 標準 16 20 20 25 30 35 50 | 最大 - 25 30 35 40 50 60 | FA:前法蘭型 FB:後法蘭型 LB:腳座型 TC:耳軸型 CA:單耳型 CB:雙耳型 CBP:CB附PIN CAB:CA+P+CB | Y:Y型接頭 YP:Y附PIN I:I型接頭 KG:浮動接頭 PHS:魚眼接頭 T:T型接頭 H:焊套接頭 A:可調螺帽 |
無記號: 標準軸心 |
特性資料
油壓缸內徑(mm) | 30 | 40 | 50 | 63 | 80 | 100 | 125 |
工作媒介 | 以濾清之標準液壓油 | ||||||
缸管材質 | 炭鋼/白鐵/AL Tubre A6063 TDS-T5 | ||||||
使用壓力范圍(MPa) | 0.3-7()3-70kg/cm平方 | ||||||
使用溫度范圍(度) | -10∼+60 | ||||||
使用速度范圍(mm/sec) | 8∼300 | ||||||
標準活塞長度(PM) | 30 | 30 | 30 | 30 | 35 | 50 | 50 |
行程於1501∼2500mm間活塞長度(PM) | 60 | 60 | 60 | 60 | 70 | 100 | 100 |
行程於2501∼4000mm間活塞長度(PM) | 120 | 120 | 120 | 120 | 140 | 150 | 150 |
結構圖
