| 類型 | 工程用液壓缸 | 安裝形式 | 油壓軸向油路板式薄型缸 | 型號 | HTB-LAM油壓側向單軸油路板式薄型缸 |
| 壓力范圍 | 20-140（MPa） | 品牌 | YOUZHI | 適用范圍 | 工件裝夾,夾具設計,工件夾持固定 |
| 產品別名 | 工件夾緊器 | 缸徑 | 32（mm） | 桿徑 | 20（mm） |
| 加工定製 | 是 | 最大行程 | HTB-LAM32,HTB-LAM40,HTB-LAM50,HTB-LAM63（mm） | 操作壓力范圍 | 20-140 KG/CM2 |
| 最大操作壓力 | 140 KG/CM2 | 使用速度范圍 | 15-100mm/sec |
以上價格均為參考價，實價請咨詢客服。如未咨詢自行拍下，恕不發貨。

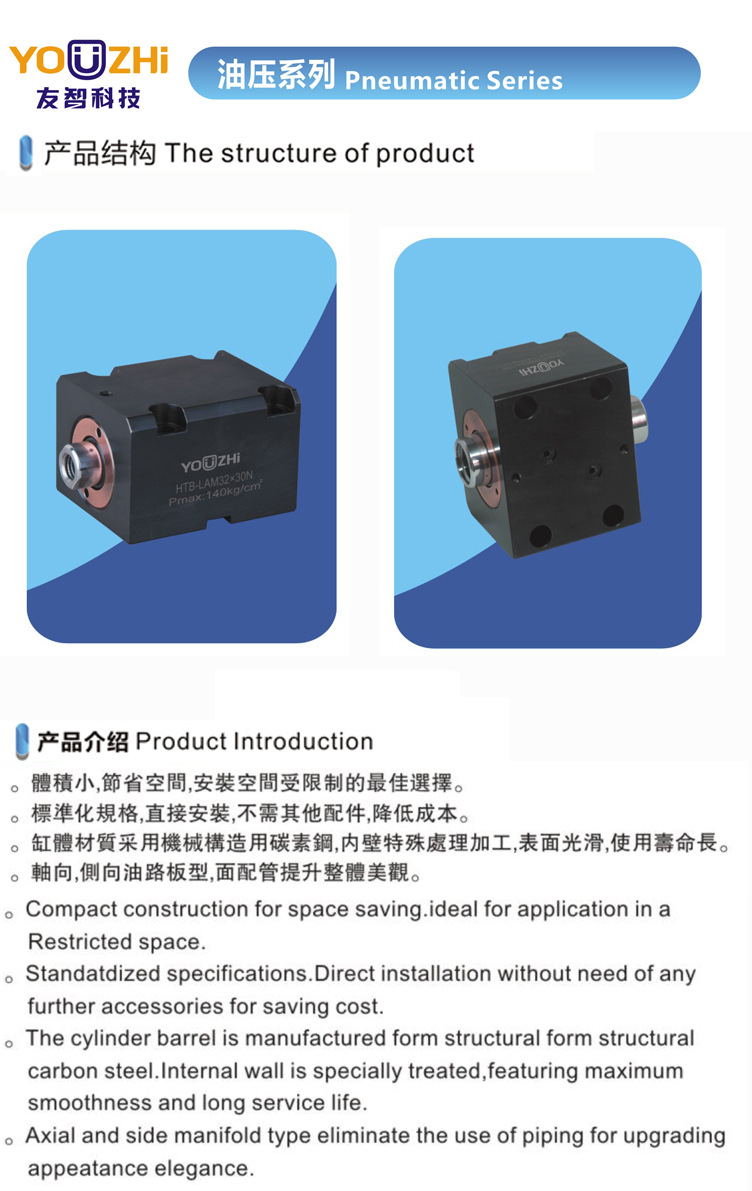

產品特性資料
產品名稱 | HTB-LAM32油壓側向單軸油路板式薄型缸 | |||||||
項目 | 產品數據 | |||||||
油壓內徑(mm) Bore of cylinder | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 | Φ80 | |
活塞桿徑(mm) Diameter of piston rod | Φ12 | Φ14 | Φ20 | Φ25 | Φ30 | Φ35 | Φ45 | |
受壓麵積（cm2）F1/F2 Pressure area | 3.14/2.01 | 4.91/3.37 | 8.04/4.9 | 12.57/7.66 | 19.64/12.57 | 31.17/21.55 | 50.27/34.37 | |
理論夾持力(kg) Theoretical clamping force
|
輸入壓力Input pressure :10kg/cm² | 31/20 | 49/34 | 80/49 | 126/77 | 196/126 | 312/216 | 50./344 |
輸入壓力Input pressure :35kg/cm² | 110/71 | 172/118 | 281/172 | 440/268 | 678/440 | 1091/754 | 1759/1203 | |
輸入壓力Input pressure :70kg/cm² | 220/141 | 344/236 | 563/343 | 880/536 | 1375/880 | 2182/1509 | 3519/2406 | |
輸入壓力Input pressure :100kg/cm²
| 314/201 | 491/337 | 804/490 | 1257/766 | 1964/1257 | 3117/2155 | 5027/3437 | |
輸入壓力Input pressure :410kg/cm² | 440/281 | 687/472 | 1126/686 | 1760/1072 | 2750/1760 | 4364/3017 | 7038/4812 | |
最大操作壓力( kg/ CM2) Max operation pressuer | 140 | |||||||
操作壓力范圍(kg/ CM2) Operation pressuer range | 20-140 | |||||||
使用速度范圍（mm/sec） | 15-100 | |||||||

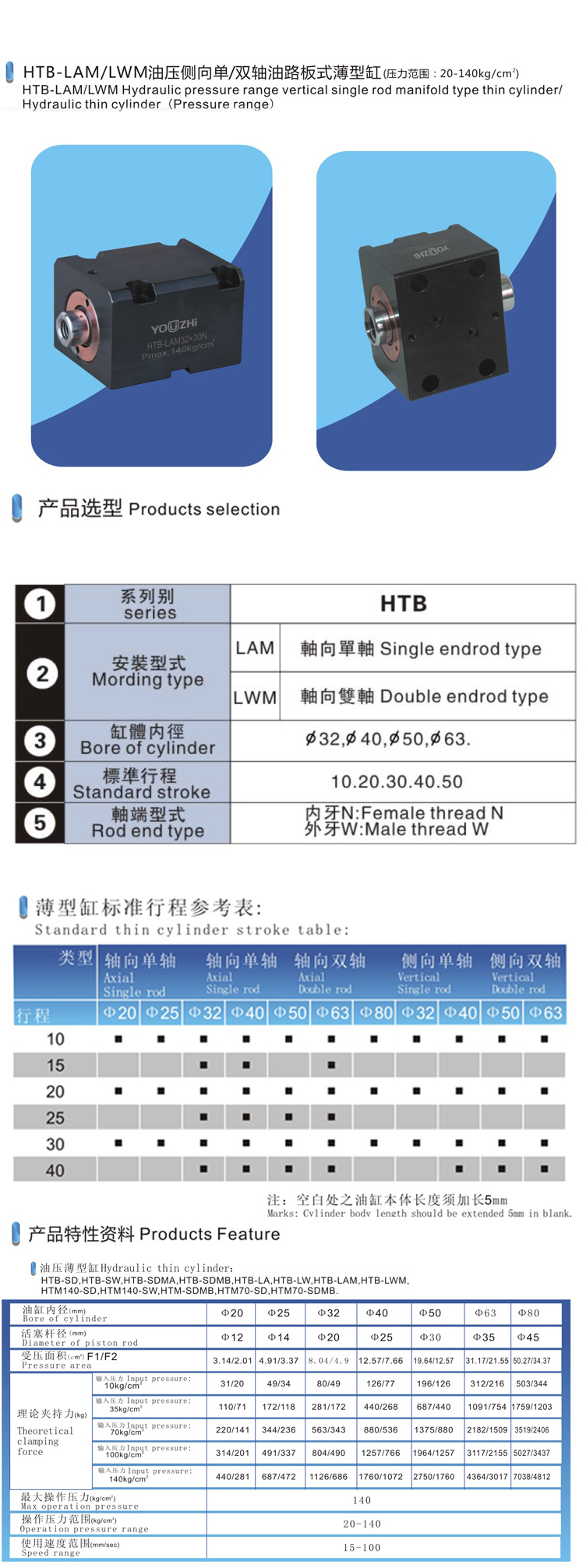

產品選型說明
型號 | HTB-LAM32油壓側向單軸油路板式薄型缸 | |||||
型號分解 | HTB | SD | 32 | 20 | N
| |
系列名稱： | 安裝方式： SD軸向單軸，SW軸向雙軸，LA側向單軸，LW側向雙軸，SDMA軸向單軸前油路板式，SDMB軸向單軸後油路板式，LAM側向油路板式單軸，LWM側向油路板雙軸
| 油壓內徑： 代表此薄型缸內徑 | 行程： 代表此氣缸壓板的旋轉方向 | 軸端型式： 內牙N 外牙W | ||
系列名稱 | HTB-SD | 軸向單軸配管式油壓薄型缸 | ||||
HTB-SW | 軸向雙軸配管式油壓薄型缸 | |||||
HTB-SDMA | 軸向前油路板式薄型缸 | |||||
HTB-SDMB | 軸向後油路板式薄型缸 | |||||
HTM140-SD | 軸向單軸感應式油壓薄型缸 | |||||
HTB-LA | 油壓側向單軸配管式薄型缸 | |||||
| HTB-LW | 油壓側向雙軸配管式薄型缸 | ||||
HTB-LAM | 油壓側向單軸油路板式薄型缸 | |||||
HTB-LWM | 油壓側向雙軸油路板式薄型缸 | |||||
油缸內徑 | 分為Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ80七種大小 | |||||
安裝方式 | SD軸向單軸，SW軸向雙軸，LA側向單軸，LW側向雙軸，SDMA軸向單軸前油路板式，SDMB軸向單軸後油路板式，LAM側向油路板式單軸，LWM側向油路板雙軸
| |||||
軸端型式 | 內壓N、外牙W | |||||

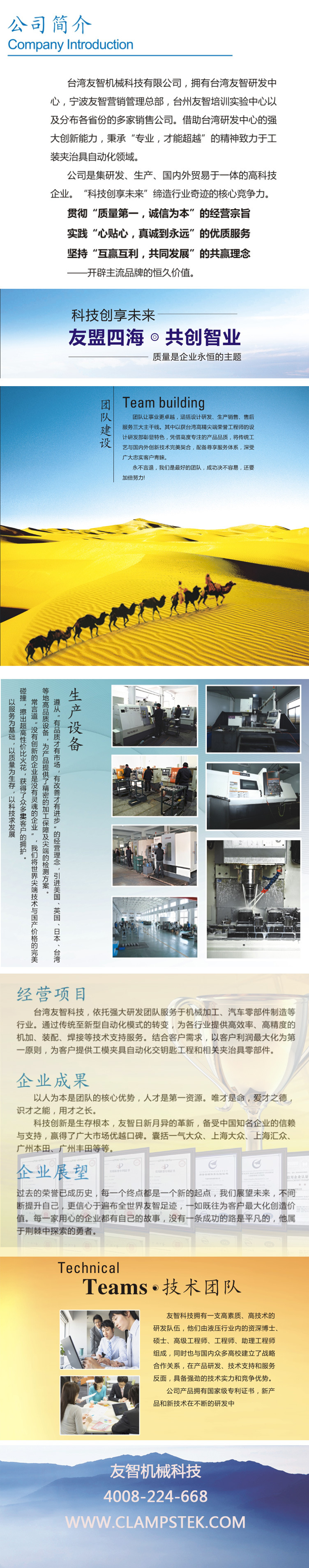

臺灣友智機械科技有限公司，秉承“專業，才能超越”的精神致力於工裝夾治具自動化領域。主要服務於汽車零部件、金加工二大主要項目。著重為行業提高機加、裝配、焊接等技術，提供工模夾具自動化交鑰匙工程和相關夾治具零部件。
