    定製液壓系統元件油路塊/液壓閥塊/液壓元件/油路板/分油塊EPKO
    商品代碼: 11562637
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    品牌 EPKO 工作原理 油路塊 用途 分流
    型號 *** 級數 單級 材質 合金鋼
    適用范圍 液壓系統 適用介質 液壓油 安裝形式 螺紋
    產品別名 閥塊 加工定製

    定製液壓系統用油路塊

    油路塊

          是將分散的液壓油路集合在一起的集合體。油路塊簡單的說就是控製液壓油工作的一個方塊。通常為金屬製作。對於每一個液壓系統均需要按照液壓原理圖單獨設計油路塊。其優點是簡化液壓系統的安裝、檢修、更換以及後期的維護保養。缺點是設計和加工要求較高,單件成本高。不適合單件小批量生產。

    油路塊的重要性

          液壓系統中液壓元件的配置形式當前多采用集成化配置, 其中集成塊式配置是在油路塊表麵安裝板式液壓閥, 具有結構緊湊、維護方便的特點。對於由多個基本回路構成的液壓系統, 一般根據設備機組的組成來對液壓基本回路進行分組, 每一個組對應一個油路塊。設計油路塊時, 稍有疏忽將導致設計、製造出現錯誤。因而選擇一款專業的設計軟件來設計油路塊顯得特別重要。

    油路塊的一般設計步驟

    確認原理圖和元件

    根據原理圖分出閥以及油路的連接;確認元件清單, 並劃分出所需的元件清單。

    繪製油路塊

    繪製油路塊立體圖,確定各閥安裝底板的位置。

    (1)建立油路塊外形。

    (2)暫定油路塊外形尺寸(X、Y、Z)。

    (3)擺放元器件。找出所需的元器件安裝麵底板和孔模型。在這過程中可運用命令語旋轉、移動安裝麵底板到合適的位置。

    油孔連接

    將需要連接的孔連接在一起。進行油路連接時不必計算孔深度、座標。在進行油路連接時,設計者一邊在二維展開圖上進行設計,一邊通過三維透視圖清楚地看到油路連接的情況,並做修改。保證設計準確性的同時提高設計速度。



    在油孔連接完以後還需要進行壁厚檢查。如果不達標就需要調整油路瞭。

    DSCN3346

    DSCN3340

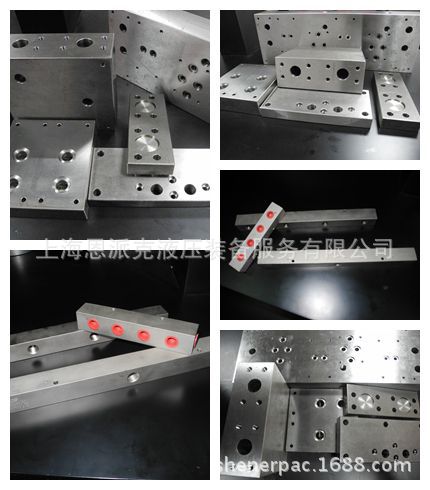

    油路塊組圖
