VB-3200系列螺紋連接電動閥鑄銅二能閥、三通閥配以電子驅動控製裝置後，能調節蒸汽或水在采暖、通風以及空調系統中的流量，廣泛用於中央調系統中。

VB-3000系列鑄銅二通閥、三通閥產品說明

VB-3000系列鑄銅二通閥、三通閥配以電子驅動控製裝置後，能調節蒸汽或水在采暖、通風以及空調系統中的流量，廣泛用於中央調系統中。

  VB-3000系列鑄銅二通閥、三通閥 規格

     VB-3000常規閥  VB-3000B高溫閥（蒸汽閥）

  VB-3000系列鑄銅二通閥、三通閥 材料

                              閥體：鑄造黃銅        高強度鑄造黃銅

                  閥桿不銹鋼 AISI 302           不銹鋼AISI 302

                  閥桿密封件：雙層V型            雙層V型及O型組合

                             及O型組合

                 丁腈橡膠密封件                  氟橡膠密封件

                 聚四氟乙烯密封套                 聚四氟乙烯密封套

                 閥板：帶有彈性墊的               帶有彈性墊的高強度鍛造

                      鍛造黃銅                    黃銅＋不銹鋼閥座

  可承壓力        90℃時1.6MPa                    180℃時1.6MPa

  聯接方式        平行內螺紋型                     平行內螺紋型

 VB-3000系列鑄銅二通閥、三通閥 介質

       水                               水/蒸汽

  運行條件        小於95℃                          小於180℃

  特點            線性                               線性

  泄漏量          小於Kv值的0.05%；

  關閉方向        閥桿上行為閥門關閉方向。

  性能參數        見表1和表2

螺紋連接電動二通閥、性能參數                       表1

螺紋連接電動三通閥性能參數                         表2

螺紋連接電動二通閥主要外型尺寸                     表3

螺紋連接電動三通閥主要外型尺寸                       表4

電動二通閥是自動調節控製管道量度的裝置，適用供熱、通風和空調系統中對次序、熱水的連續調節控製。如：空調通風設備的水路控製，供暖設備的水路控製。

◆工作原理

電動二通閥由閥門和執行器組成（執行器的結構和工作原理請詳見執行器說明書）。

電動二通閥由閥體、閥蓋、閥座、閥瓣及閥桿等零件組成，具體結構參見結構圖。

電動二通閥由工作原理在執行器的作用下，閥桿帶動閥瓣做上升或下降運動，改變閥瓣與閥座間的流通麵積，以便調節並控製介質的流量.

◆閥門的型號及尺寸

產品簡介

此系列的閥門為平衡式冷熱水二通和三通閥,應用於空調系統。閥體采用鑄造黃銅材料,並提供黃銅閥芯及不銹鋼閥桿,采用內螺紋連接與對應的驅動器配套使用.可根據控製器的要求調節冷熱水的流量。

主要技術參數：

閥桿密封件	閥桿	流體介質	流體溫度限製	KV/CV系數	閥體承壓	閥額定行程	最大建議運行壓差	允許沙漏	流量特性	環境溫度
聚四氟乙烯密封套	材質不銹鋼	熱水冷水蒸汽	2~140℃	DN25 10(11.6)	1.6MPA	DN25~DN32 13MM	DN25~DN32 240KPA	最大流量的0.05%	等百分比	2-65℃
				DN32 16(18.5)		DN40~DN50 19MM	DN40~DN50 200KPA
				DN40 25(28.9)
				DN50 40(46.2)

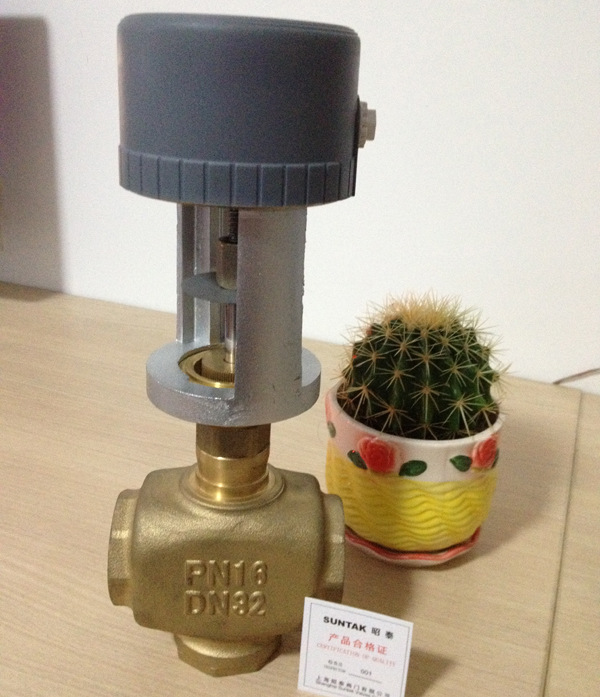

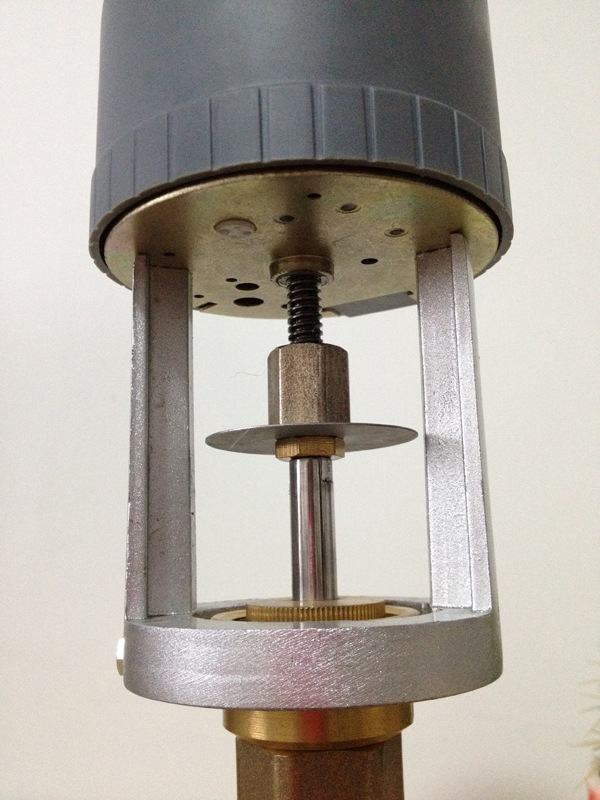

執行器工作原理

 驅動器是由可逆同步馬達驅動,並帶磁性離合器。通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。所以當馬達沒有電流通過時，能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節，驅動器的遞增式或比例式控製器所發訊號能使馬達順時針轉動或逆時針轉動

執行器特點

24V交流電壓的同步可逆轉馬達

1000牛頓力

限位磁性離合器

動作利用齒輪傳送，輸出磁輪螺桿組采用繞中心軸旋轉的平麵滾動軸承，閥軸則采用中央螺絲管道以及定位圓片。

閥動位置指示器

阻燃ABS塑料外罩

可附加手動控製桿

現場安裝方便

適合23mm以下的直行程調節閥

執行器技術規格

型號	VA-3000或VA-7100驅動器	VA-3102
動作、控製	可逆的，遞增控製	比利式控製正轉或逆轉
馬達種類型	帶磁離合器的雙向同步馬達
馬達	24VAC,50/60HZ 5.5VA
力矩	1000牛頓
材質	齒輪：不銹鋼，黃銅
	減速器支架：鍍鋅鋼板
	支架：鑄鋁
	外殼：阻燃ABS工程塑料
環境溫度	-5-55℃
最大相對濕度	零下20到65℃
附件	鎖緊螺母，刻度標尺，刻度指示器具
控製信號	24VAC	0-10V或4-20ma
反饋信號	無	0-10V或4-20ma

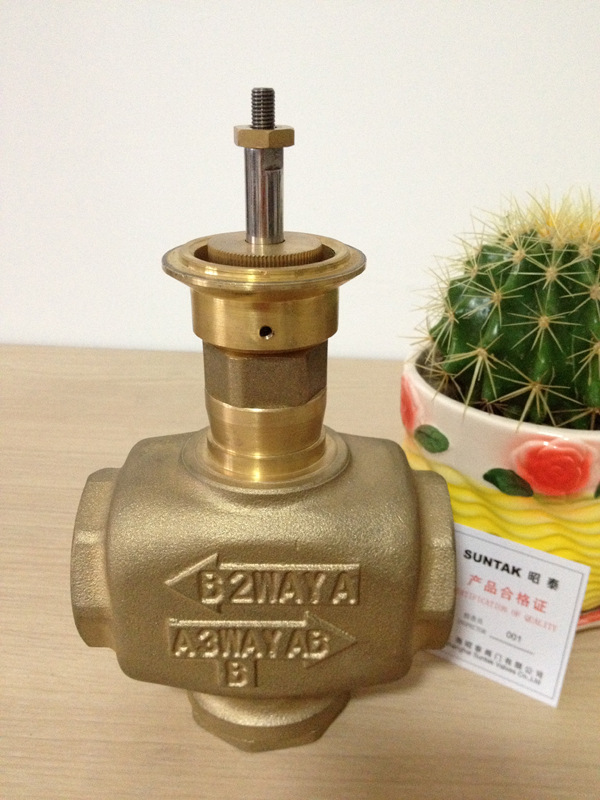

閥體產品簡介

VG7000系列螺紋鑄銅閥門配以VA7100或VA3000電子驅動器控製裝置後，能調節冷熱水的流量，廣泛應用於中央空調、采暖、水處理等系統的液體控製

閥體材質說明

-閥桿密封件：四層V型及O型組合丁晴橡膠密封件，聚四佛乙烯密封套

-閥桿：不銹鋼AISI302

-其餘零件均為黃銅

-承壓：1.6MPA；

-工作介質：水

-流體溫度-10-95℃

-聯接方式：BSP平行內螺紋

-流速特性：等百分比

-泄漏量：少於KV值的0.05%

安裝與維護

-閥桿下行為閥門關閉方向

-閥門安裝前應保證管道清潔，沒有焊接時留下的氧化皮、金屬片等其他雜物

-管道與閥體相連時必須同心，並不受振動，水流方向應與閥體上表明的一致

-驅動器垂直安裝在閥體上時，應避免驅動器裝在閥的西麵，要留出足夠的空間以便日常維護（如拆卸驅動器）

-維護閥門時必須切斷或隔離電源，水系統不應有壓力

閥體規格型號及相關參數

型號	口徑	形式	流量系數KV	最大壓差MPA	閥桿行程mm
VG7000-225	25	二通	8	1	23
VG7000-232	32	二通	16	0.75	23
VG7000-240	40	二通	25	0.7	23
VG7000-250	50	二通	40	0.3	23
VG7000-265	65	二通	63	0.2	23
VG7000-325	25	三通	8	1	23
VG7000-332	32	三通	16	0.75	23
VG7000-340	40	三通	25	0.5	23
VG7000-350	50	三通	40	0.3	23
VG7000-365	65	三通	63	0.2	23

閥體型號對照表及尺寸

型號	聯接螺紋	A	B	C
VG7000-225	G1"	110	62	121
VG7000-232	G1 1/4"	110	49	137
VG7000-240	G1 1/2"	120	54	144
VG7000-250	G2"	130	59	146
VG7000-265	G2 1/2"	175	83	143
VG7000-325	G1"	110	81	121
VG7000-332	G1 1/4"	110	84	137
VG7000-340	G1 1/2"	120	85	144
VG7000-350	G2"	130	96	146
VG7000-365	G2 1/2"	175	102	143

流動方向及示意圖



安裝註意事項：

1.       按閥體顯示的流動方向安裝

2.       閥門安裝前要保證管道清潔，沒有焊接時留下的氧化皮，金屬片等其他雜物。

3.       管道與閥體相連接時，必須完全吻合,並不受震動

4.       用高溫流體作業的工廠，安裝時應使用伸縮接頭,以避免管道膨脹,擠壓閥體

5.       驅動器垂直安裝在閥體上時，應避免驅動器裝在閥體的下麵。

6.       需留足夠的空間以便日常維護,（如從閥體上拆卸驅動器；）

7.       閥體不能安裝在易爆及環境溫度高於65℃或不低於2℃的環境中，也不能置於蒸汽、水力噴射或滴漏處
