介質溫度 | 100(℃) | 工作壓差 | 1.0 | 材質 | 鑄鐵 |
品牌 | HUGONG/滬工 | 型號 | H42X/F/H /W | 產品別名 | 池底閥/吸水閥/濾水閥 |
適用范圍 | 水泵/消防/化工/水池 | 連接形式 | 法蘭 | 類型(通道位置) | 直通式 |
流動方向 | 單向 | 驅動方式 | 伺服 | 用途 | 過濾/止水 |
適用介質 | 水/腐蝕液體 | 壓力環境 | 常壓 | 規格 | 25/32/40/50/65/80/100/125/150/1/200/250/300/350/40 |
底閥英文為Foot Valve或Bottom Valve,實際上是止回閥的一種,起著防止水倒流的作用。

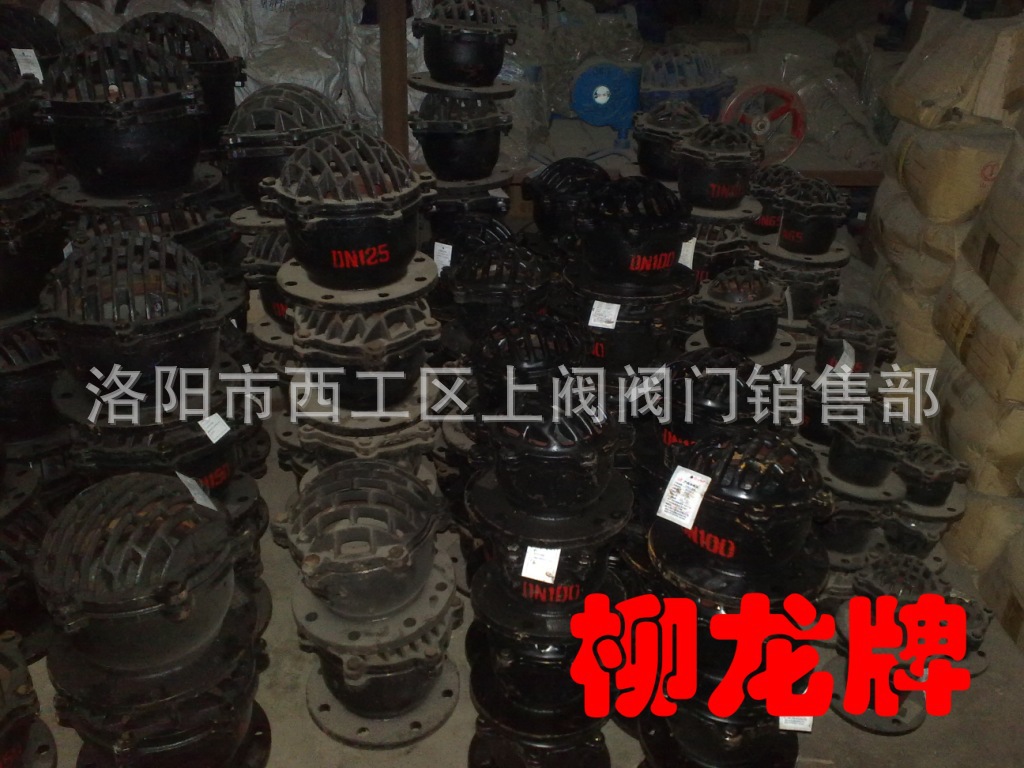

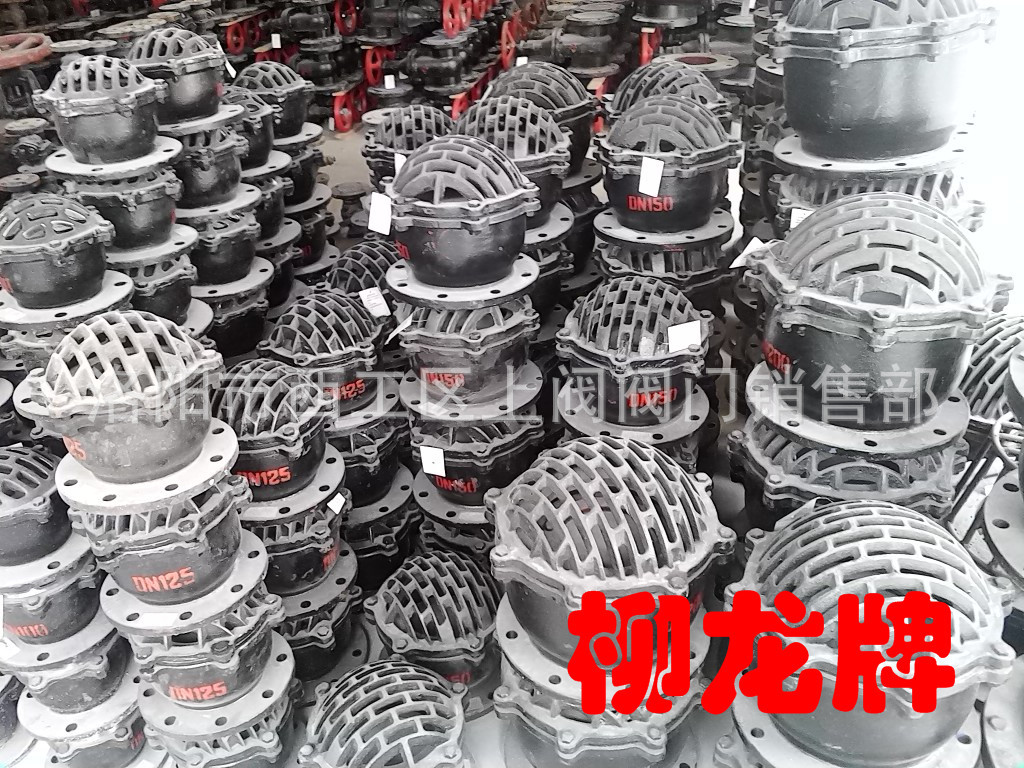

底閥-1
底閥按材質可分為塑膠類底閥和金屬類底閥、也可以分為普通底閥和有反洗水流的底閥。
底閥主要應用於水泵等處理漿液的機械設備,通常底閥會被安裝在水泵水下吸管的底端,來防止漿液回流
目前國內品牌的底閥質量普遍較差,如密封不嚴,存在漏水問題等,這樣系統很難實現自動控製,每次需要向吸管中灌水,非常麻煩。
2結構
底閥由閥體、閥蓋、閥瓣、密封圈和墊片等部件組成,底閥的閥瓣有單瓣、雙瓣和多瓣等幾個類型。底閥在接入管路後,液體介質從閥蓋方向進入閥體,液體的壓力作用於閥瓣,使得閥瓣被打開允許介質流過,當閥體內的介質壓力變化或消失時,閥瓣關閉阻止介質倒流。
底閥在閥蓋上設有多個進水口,並配有篩網,以減少雜物的流入,降低底閥的堵塞幾率。底閥雖然配有防堵塞篩網,但底閥一般是適用於清潔介質的,粘度和顆粒度過大的介質不易使用底閥。
3特點
底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端,限製水泵管內液體返回水源,起著隻進不出的功能。閥蓋上有很多個進水口和加強筋,起到瞭不易堵塞,主要應用在抽水的管路上。水道和支承的作用.口徑有單瓣、雙瓣、多瓣型,有法蘭連接和螺紋連接。其他名稱:內螺紋升降式底閥---井底閥、吸水閥、濾水閥、蓮蓬頭;升降式底閥--法蘭井底閥;旋啟式底閥--法蘭旋啟式井底閥。
底閥焊接在容器的最底部,從而可以達到最佳的排空,清洗,消毒的效果。此外還可根據操作過程中各項工藝要求將工作介質很好的混合。罐底閥盡可能靠近罐底壁,從而達到無死角的效果。
1.結構不論是從流量,還是從工藝要求來看都很理想,此外在排空的時候不會產生湍流現象。
2.可提供所有現行國際標準的介面,如焊接式,卡箍式或螺紋式等。
3.閥體材料均為US304.SUS316L當然也可根據客戶的要求采用其他的合金鋼。
4.閥體表麵可根據客戶要求采用機械拋光或電拋光,精度可達到0.25um。
5.底閥可配手動,也可配備氣動每臺水泵要安裝一隻底閥,底閥通常安裝於水麵以下,而水上式底閥則安裝於水麵以上,它是老式底閥的更新換代產品,是理想的引水設備而且亦可取代真空泵及抽真空裝置。
該底閥設計合理,製造工藝先進,安裝、使用、檢修方便。並具有摩擦阻力小,使用壽命長,節能等優點,廣泛適用於石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。
4性能規范
升降式性能規范:
公稱壓力:PN0.25MPa
公稱通徑:DN15~DN350
適用介質:水、油、及非腐蝕性介質
執行標準:Q/12 NJ3583-2001
試驗標準:GB/T 13927-2008
型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
強度(水)MPa | 密封(水)MPa | ||||
H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
5材料分類
零件名稱 | 材料 |
閥體、閥蓋、閥瓣 | 灰鑄鐵 304 316 316L |
密封圈 | 橡膠 |
墊片 | 石棉板 |
6外形尺寸
型號 | 公稱通徑 DN(mm) | H | D | D1 | D2 | Z-d | 適用介質 | 適用溫度 |
H42X | 32 | 105 | 120 | 90 | 70 | 4-∮14 | 水、油、液體 | 不銹鋼≤15℃ |
40 | 110 | 130 | 100 | 80 | 4-∮14 | |||
50 | 125 | 140 | 110 | 90 | 4-∮14 | |||
65 | 150 | 160 | 130 | 110 | 4-∮14 | |||
80 | 175 | 185 | 150 | 128 | 4-∮18 | |||
100 | 190 | 205 | 170 | 148 | 4-∮18 | |||
125 | 240 | 235 | 200 | 178 | 8-∮18 | |||
150 | 280 | 260 | 225 | 202 | 8-∮18 | |||
200 | 360 | 315 | 280 | 258 | 8-∮18 |
