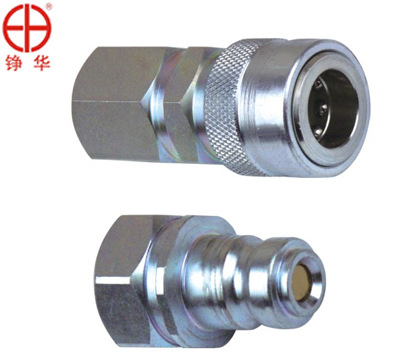

高壓型快速接頭 系列號：155系列
|
|
| ·特點： 輕巧設計，是手持救援機具的理想選擇，易於操作，可單手連接，大流量設計，普通螺絲的完美替代產品，材料為硬化鋼鍍鋅。
·對外連接：內螺紋和外螺紋。
·技術參數：正常通徑為2.5毫米(3/32")，流量為6.0升/分鐘(1.3GPM英製)，最大工作壓力為100.0MPa，最小爆破壓力為260.0MPa，溫度范圍為-30℃- +100℃(-22℉- +212℉)。
·規格：1/4"。
·接合狀態下最大工作壓力：1000bar。
·密封材質：標準供貨丁腈膠NBR。其他可按需提供。
·並與下列產品互換：瑞典希恩115系列。 備註：流量在0.4MPa時的壓力損失。 |
|
應 用
155系列接頭廣泛用於各種核能、深海、風能、 油氣、輪機，廣泛用於千斤頂、剪線鉗、彎管、螺栓緊固工具、轉矩扳手、救援設備、流體靜壓測試設備等產品。 |
|
|
| 貨號 | 尺寸 | ФD | S | L | T | | HFSMC15514-R 1/4" | 1/4" | 27 | 24 | 80 | R 1/4" | | HFSMC15514-R 3/8" | 1/4" | 27 | 24 | 82 | R 3/8" | | HFSMC15514-1/4"NPT | 1/4" | 27 | 24 | 80 | 1/4"NPT | | HFSMC15514-3/8"NPT | 1/4" | 27 | 24 | 82 | 3/8"NPT |
|
| 貨號 | 尺寸 | ФD | S | L | T | | HFSFC15514-Rc 1/4" | 1/4" | 27 | 24 | 60 | Rc 1/4" | | HFSFC15514-Rc 3/8" | 1/4" | 27 | 24 | 60 | Rc 3/8" | | HFSFC15514-G 1/4" | 1/4" | 27 | 24 | 60 | G 1/4" | | HFSFC15514-G 3/8" | 1/4" | 27 | 24 | 60 | G 3/8" | | HFSFC15514-1/4"NPT | 1/4" | 27 | 24 | 60 | 1/4"NPT | | HFSFC15514-3/8"NPT | 1/4" | 27 | 24 | 60 | 3/8"NPT |
|
|
| 貨號 | 尺寸 | S | L | T | | HFSMP15514-R 1/4" | 1/4" | 22 | 60 | R 1/4" | | HFSMP15514-R 3/8" | 1/4" | 22 | 60 | R 3/8" | | HFSMP15514-1/4"NPT | 1/4" | 22 | 60 | 1/4"NPT | | HFSMP15514-3/8"NPT | 1/4" | 22 | 60 | 3/8"NPT |
|
| 貨號 | 尺寸 | S | L | T | | HFSFP15514-Rc 1/4" | 1/4" | 22 | 38 | Rc 1/4" | | HFSFP15514-Rc 3/8" | 1/4" | 22 | 38 | Rc 3/8" | | HFSFP15514-G 1/4" | 1/4" | 22 | 38 | G 1/4" | | HFSFP15514-G 3/8" | 1/4" | 22 | 38 | G 3/8" | | HFSFP15514-1/4"NPT | 1/4" | 22 | 38 | 1/4"NPT | | HFSFP15514-3/8"NPT | 1/4" | 22 | 38 | 3/8"NPT |
|
|
|
| 155系列附件（ 公頭和母頭都有標準塑料防塵帽） |
