提示說明：產品照片、屬性、價格僅供參考，不作成交價格，因型號眾多、無法一一標明價格，故以實際報價為準。

油壓支撐缸；高壓部分10MPA以上啟動；低油壓缸3-10MPA內啟動。外螺紋式安裝，需要製作安裝座，適合機械部件加工是提供輔助支撐。不適合厚度小於5－9毫米薄型金屬板的加工輔助支撐，薄型金屬板考慮選型氣動輔助支撐缸。

 臺灣　轉角缸、油缸；空壓支撐缸

KOSMEK、PASCAL 選型資料及技術支持，請致電：021－61314050、61316135 傳真：021－57708246　服務熱線：13816171175；

詢價請發電郵：[email protected]

1、目前，多數油壓控製系統的最大工作壓力是7MPA或35MPA，也有少數的14mpa左右的，首先要確定你主要要求的油壓系統是哪一種。

 2、確定被加工工件的周期加工數量，確定加工設備是臥式還是立式，以決定是否用平麵夾具還是要規劃多麵體夾具或旋轉夾具、決定被加工件裝卸和夾持所允許的時間。並要參考準備使用的加工設備的說明書，確定機床工作臺麵、底座、夾盤或其它麵上可用的工作空間，保證此空間能容納你想放進的被加工件的數量。

3、把將在加工周期中需夾具動作發生的步驟編製成一個綱目，這樣有助於你設計所需的順序閥或幫助其電控設計或其他外部控製設備的設計。。

4、計算加工過程中產生的切削力，並確定其作用在工件上的方向和各方向上的力。

5、設計固定支撐位置點，用於承受部分切削力並利用其作為被加工件基準麵的定位。

6、計算夾持被加工件所需夾緊力。

7、確定夾具元件的具體安裝位，即在什麼地方與工件接觸、夾持工件或支撐工件。這裡，要特別註意的是不要乾涉機床的運行或乾涉其他部件的運行，要保證加工的正常進行，當在加工順序中出現夾緊後乾涉機加工時，必須使用外部控製設備將夾緊元件移開，這一般需要使用電動閥來分別控製這些惹麻煩的元件。

8、根據所需夾緊力和你選擇的夾緊點以及被加工件的尺寸、強度和形狀、機加工要求確定夾具元件的型號和數量。

9、根據你所需夾具元件總的容量，選擇一個相同容量或略大於此容量的動力源。註：如果需夾持到位時間短，則需選擇一個比夾具元件總的容量較大容量的動力源，可以是液壓站；或者空壓機，但需要配置其它連接元件。

10、選擇閥和其他控製元件，實現順序操作。

11、選擇安全控製機製，如在每個系統配置壓力監測器。

12、選擇配管部件，將泵、閥、夾具元件相連。

註：如果你選擇的主體系統是低壓系統，在局部要用高壓，可在局部使用增壓泵，但須註意，增壓泵出油口後麵的配管及夾具元件均需選用高壓元件，且增壓泵會略微延長夾具元件到位時間。

臺灣　HUVO　FLOWTEK DYNAMAX 　EZ-CLAMP　AMAC　聯鎰型式轉角缸；

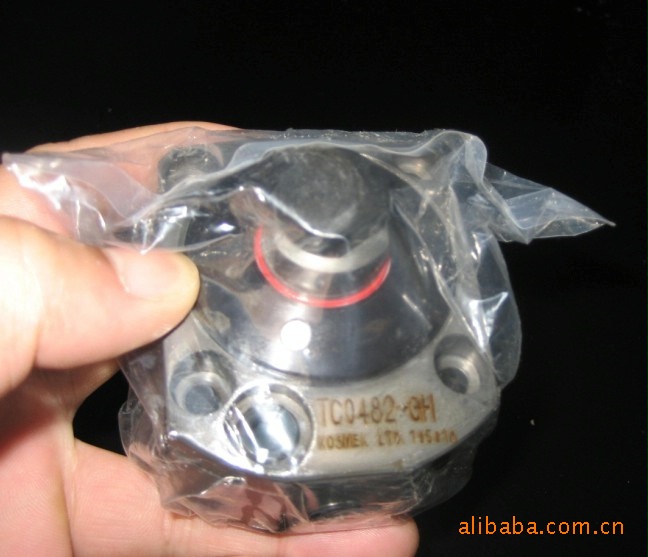

KOSMEK　日本高世美工裝夾具 (BZW BZL DP DR DS DT JZG LC LD LH LHA LM LK LKA LL LQ LL LT LV LZ TC TD TE TJ TK TLA TLZ TMA TNC WBA WBZ WCA WCZ WD WD-E TNC-E TNZ TMZ全系列產品 )

Pascal 日本帕斯卡工件夾緊系統 (CTU CTT CLU CLT CSS CGS CGH CGP CTX CTR CSN CSH CSG CPC CPH CPS全系列產品)

ENERPAC 美國恩派克

Romheld 德國液壓元件

FESTOOL 德國費斯托氣動、電動打磨工具及耗材

BINZEL 德國賓采爾焊槍及耗材

SMC　 日本氣缸及電磁閥

FESTO　 德國費斯托氣缸及電磁閥

MESSER  德國梅塞爾等離子切割機

HYPERTHERM　POWERMAX　美國海寶等離子切割主機、耗材

PLUSPOWER　德國普世爾　電源控製器　變壓器

HAWE　　　德國哈威液壓元件

SCHMERSAL　德國施邁賽工業開關

技術咨詢、資料取閱可聯系：李烽  TEL：021-61314050、61316135

FAX：021-57708246

Mobile：138 1617 1175

E-maiL:[email protected]
