| 加工定製 | 是 | 品牌 | 德國西德福 | 型號 | THPG1 |
| 適用范圍 | 廣泛適用於冶金、石油、化工、工程機械、船舶等機械液壓系統中的油、水、氣為介質的管道的固定。 | 產品別名 | pp管夾 | 種類 | pp塑料管夾 |
| 安裝形式 | 焊接 | 接管口徑 | 6-406MM（mm） | 材質 | pp塑料管夾 |
| 耐溫 | -20-100（℃） | 耐壓 | 0-100（MPa） | 規格 | THPG1 |
SHOPTOOL_關聯營銷_17057_BEGIN
&mbsp;
寶貝推薦
 | |  | |  |
| ￥2重型尼龍高壓管夾 耐高溫耐腐蝕尼龍管夾 | | ￥1現貨供應鋁合金重型管夾 塑料重型管夾 | | ￥4供應重型液壓管夾 塑料液壓管夾 |
| |
 | |  | |  |
| ￥10現貨供應扁鋼管夾 圓形扁鋼管夾 | | ￥2供應碳鋼防震管夾 帶膠墊防震管夾 | | ￥18供應G9重型塑料管夾 U型管夾 扁鋼管夾 鋁合金管夾 |
SHOPTOOL_關聯營銷_17057_END
| 重型管夾系列 | 本產品適用於冶金、石油、化工、車輛、船舶、電力等機械液壓系統中的油、水、氣為介質的固定管道管夾。 | |

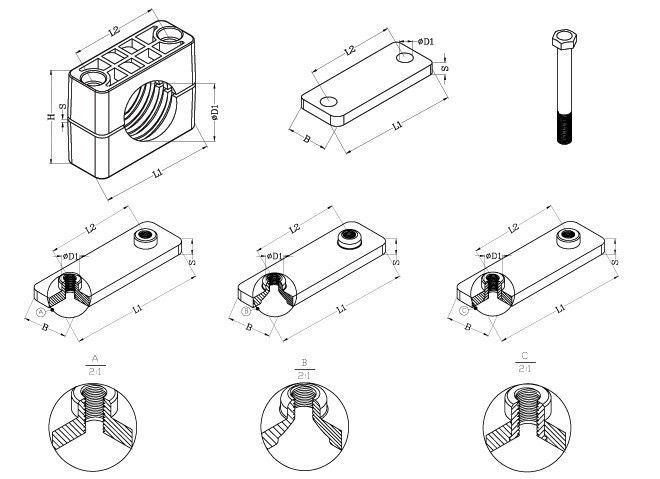

系
列 | 訂貨號碼 | 管外徑
D1 | 內徑
英寸 | 外徑
英寸 | 管夾體 | 蓋板 | 焊接底板 | 螺栓 | L1 | L2 | H | S | 寬 | L1 | L2 | S | B | D1 | L1 | L2 | B | S | H | D | 1 | THPG1-106 | 6 | | | 55 | 33 | 32 | 2 | 30 | 55 | 33 | 8 | 30 | 11 | 74 | 33 | 30 | 8 | 8 | 18 | M10×45 | THPG1-108 | 7 | | | THPG1-109.5 | 9.5 | | 3/8 | THPG1-110 | 10 | 1/8 | | THPG1-112.7 | 12.7 | | 1/2 | THPG1-113.5 | 13.5 | 1/4 | | THPG1-114 | 14 | | | THPG1-115 | 15 | | | THPG1-116 | 16 | | 5/8 | THPG1-117.2 | 17.2 | 3/8 | | THPG1-118 | 18 | | | 2 | THPG1-218 | 18 | | | 70 | 45 | 48 | 2 | 30 | 70 | 45 | 8 | 30 | 11 | 85 | 45 | 30 | 8 | 8 | 18 | M10×60 | THPG1-219 | 19 | | 3/4 | THPG1-220 | 20 | | | THPG1-221.3 | 21.3 | 1/2 | | THPG1-222 | 22 | | 7/8 | THPG1-225 | 25 | | 1 | THPG1-226.9 | 26.9 | 3/4 | | THPG1-228 | 28 | | | THPG1-230 | 30 | | | 3 | THPG1-330 | 30 | | | 85 | 60 | 60 | 2 | 30 | 85 | 60 | 8 | 30 | 11 | 100 | 60 | 30 | 8 | 8 | 18 | M10×70 | THPG1-332 | 32 | | 11/4 | THPG1-333.7 | 33.7 | 1 | | THPG1-335 | 35 | | | THPG1-338 | 38 | | 11/2 | THPG1-340 | 40 | | | THPG1-342 | 42 | 11/4 | | 4 | THPG1-442 | 42 | 11/4 | | 115 | 90 | 89 | 3 | 45 | 115 | 90 | 8 | 45 | 14 | 140 | 90 | 45 | 10 | 8 | 20 | M10×100 | THPG1-444.5 | 44.5 | | 13/4 | THPG1-448.3 | 48.3 | 11/2 | | THPG1-450.8 | 50.8 | | 2 | THPG1-455 | 55 | | | THPG1-457 | 57 | | 21/4 | THPG1-460.3 | 60.3 | 2 | | THPG1-463.5 | 63.5 | | 21/2 | THPG1-465 | | | | THPG1-470 | | | | 5 | THPG1-570 | 70 | | | 150 | 122 | 120 | 3.5 | 60 | 150 | 122 | 8 | 60 | 18 | 180 | 122 | 60 | 10 | 12 | 24 | M10×130 | THPG1-575 | 70 | | | THPG1-576.1 | 76.1 | 21/2 | 3 | THPG1-580 | 80 | | | THPG1-582.5 | 82.5 | | 31/4 | THPG1-588.9 | 88.9 | 3 | | 6 | THPG1-688.9 | 88.9 | 3 | | 205 | 168 | 167 | 4 | 80 | 205 | 168 | 12 | 80 | 22 | 225 | 168 | 80 | 15 | 18 | 30 | M10×190 | THPG1-6100 | 100 | | | THPG1-6102 | 102 | 31/2 | | THPG1-6108 | 108 | | 41/4 | THPG1-6114 | 114 | 4 | | THPG1-6127 | 127 | | 5 | THPG1-6133 | 133 | | 51/4 | 7 | THPG1-7133 | 133 | | 51/4 | 250 | 205 | 200 | 4 | 90 | 250 | 205 | 12 | 90 | 26 | 270 | 205 | 90 | 15 | 21 | 30 | M10×220 | THPG1-7140 | 140 | 5 | | THPG1-7152 | 152 | | 6 | THPG1-7159 | 159 | | 61/4 | THPG1-7165 | 165 | | 61/2 | THPG1-7168 | 168 | 6 | | 8 | THPG1-8168 | 168 | 6 | | 336 | 265 | 270 | 5 | 120 | 336 | 265 | 20 | 120 | 35 | 380 | 265 | 120 | 25 | 21 | 35 | M10×300 | THPG1-8177.8 | 177.8 | | 7 | THPG1-8193.7 | 193.7 | | 75/8 | THPG1-8216 | 216 | | 81/2 | THPG1-8219 | 219 | 8 | | 9 | THPG1-9219 | 219 | 8 | | 470 | 395 | 410 | 8 | 160 | 470 | 395 | 25 | 160 | 35 | 520 | 395 | 160 | 30 | 38 | 40 | M10×450 | THPG1-9273 | 273 | 10 | | THPG1-9324 | 324 | 12 | | 10 | THPG1-10356 | 356 | 14 | | 630 | 534 | 530 | 20 | 180 | 630 | 534 | 25 | 168 | 35 | 680 | 534 | 180 | 30 | 38 | 40 | M10×560 | THPG1-10406 | 406 | 16 | |
|
|
|

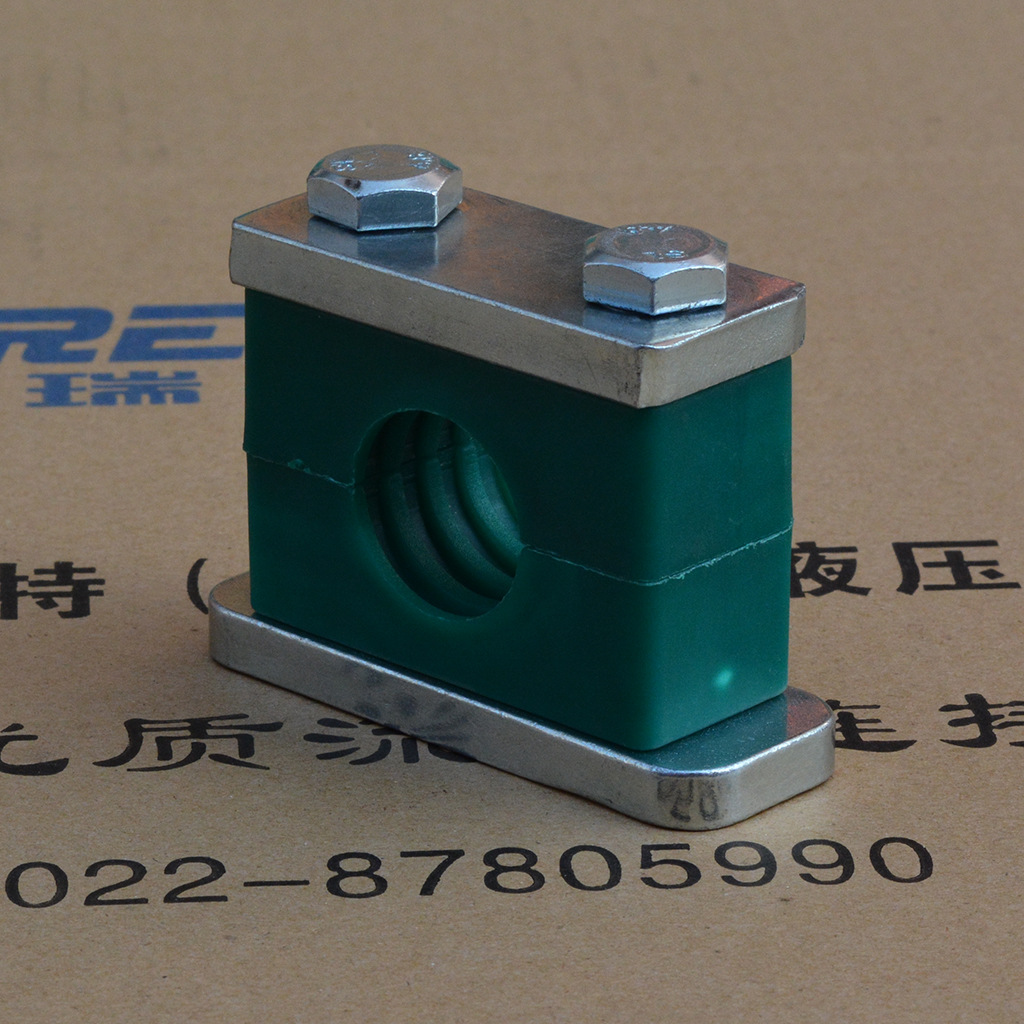

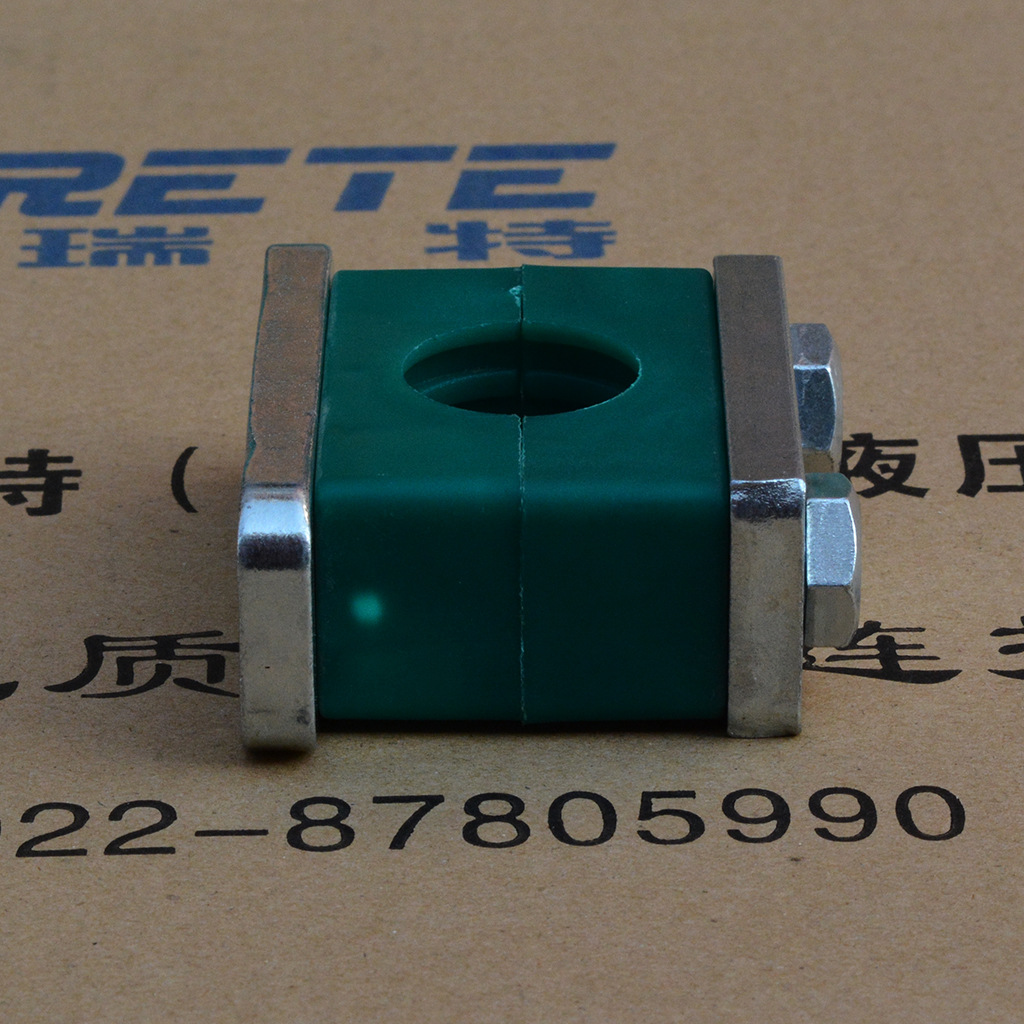

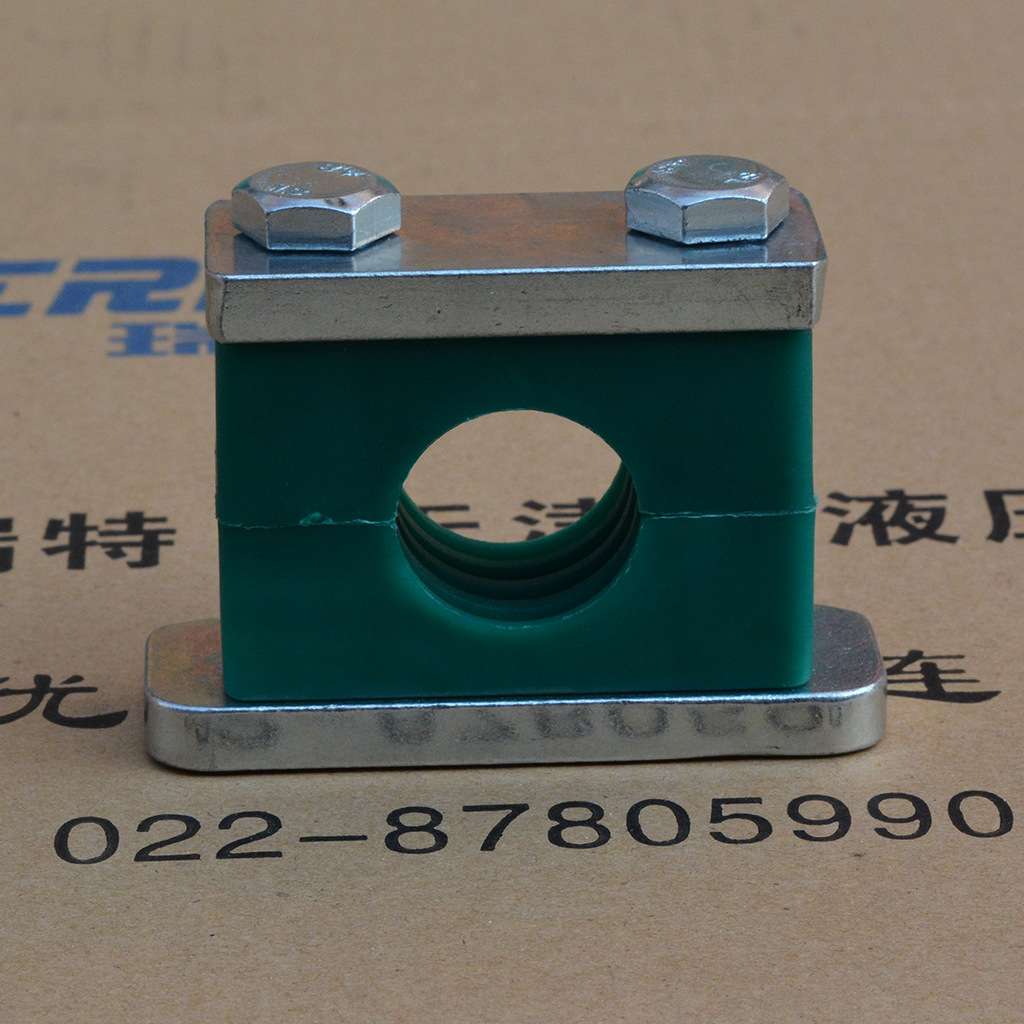

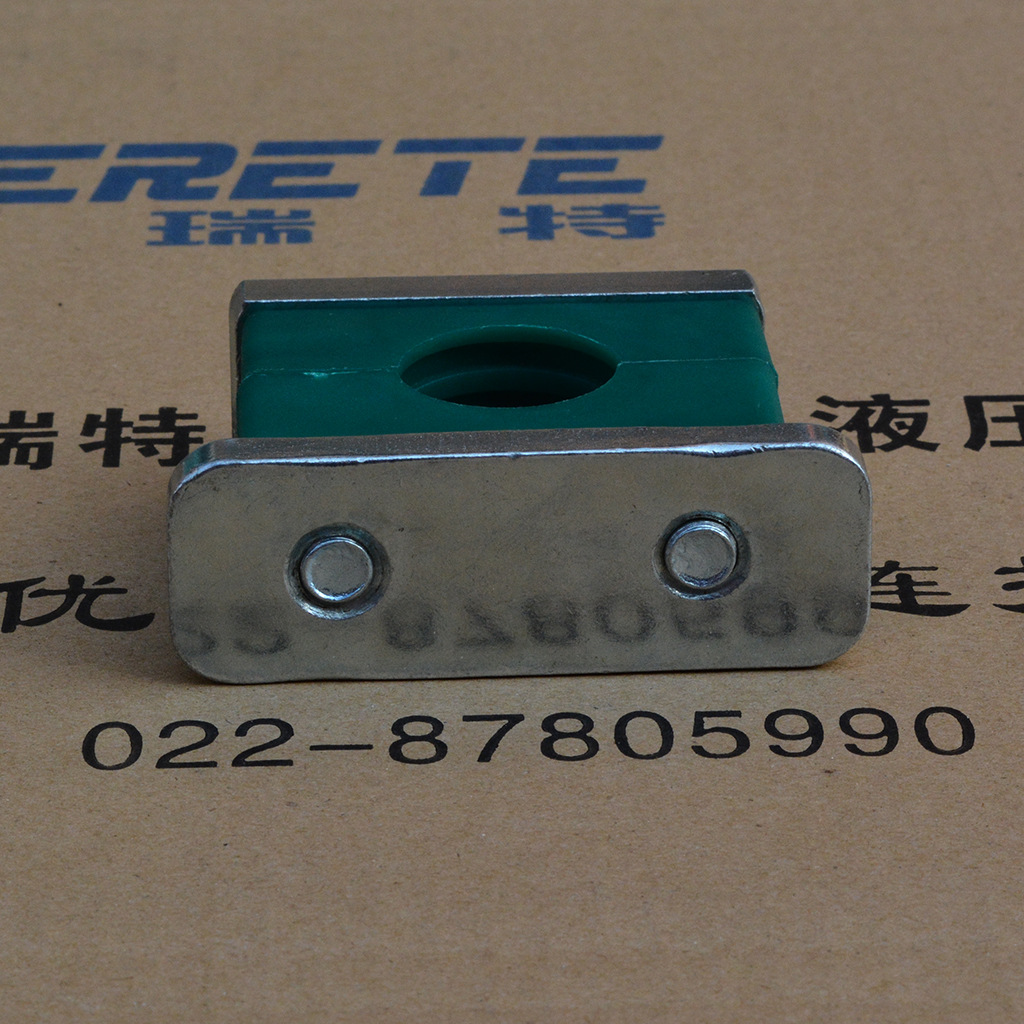

管夾結構及性能
本產品根據DIN3015設計和製造，分輕型系列和重型系列兩部分。共有9個系列（固定管道外徑從6mm~406mm)，用於機械強度較高、振動性較大的管道安裝固定環境。產品廣泛適用於冶金、石油、化工、工程機械、船舶等機械液壓系統中的油、水、氣為介質的管道的固定。重型管夾適用於中壓、高壓（PN≤31.5Mpa）管道固定。
產品及材質組成：
螺栓：碳鋼（4.8級或8.8級）/不銹鋼（304或316）
蓋板：碳鋼（鍍鋅或磷化）/不銹鋼（304或316）
管夾體：PP/PA/AL /Q235/304/316
焊接底板：碳鋼（鍍鋅或磷化）/不銹鋼（304或316）
導軌螺母M10/12/16/20：碳鋼（鍍鋅或磷化）/不銹鋼（304或316）
安裝導軌：碳鋼（鍍鋅或磷化）/不銹鋼（304或316）
工作溫度
塑料PP -30℃ +90℃
尼龍PA -40℃ to +120℃
鋁合金 AL - 80℃+300℃
鋼製Q235：- 80℃+500℃
不銹鋼SS304/SS316：- 80℃+500℃
管夾應用范圍
輕型系列管夾應用於6種尺寸系列的普通機械壓力管子，管子外徑6-57mm。
雙聯系列管夾應用於5種尺寸系列的機械壓力管子，管子外徑6-42mm。
重型系列管夾應用於8種尺寸系列的高機械壓力管子，管子外徑8-406mm。
管夾安裝程序
1、裝配在焊接板上裝配前，為更好地確定夾的方向，建議先在固定處做好標記，後焊上焊接，嵌上管夾身的下半部分，放上需固定的管子。再放上另一半管夾身和蓋板，用螺釘擰緊。切忌直接焊接已裝好管夾的底板。
2、裝地導軌上，導軌可焊在基礎上，或用螺釘固定，隨後將導軌螺母推入軌內，並轉90度，將下半個管夾身嵌入螺母，放上需固定的管子，再放上上半個管管夾身和蓋板，用螺釘固定。
3、疊起裝配，導軌可焊在基礎上，或用螺釘固定，先裝上下半個管夾身，放上需固定的管子再放上上半個管夾身，用螺釘固定，通過防松蓋板防止它轉動。然後安裝第二個管夾，方法同上。
4、彎管的裝配，裝配彎管時，應直接在彎管的前部和後部用永盛管夾固定。建議這樣的支承點應為固定位置。
