DSHG-04-2B2型先導式電液換向閥

―用於控製液流的開啟、停止和方向

―電源操作

―安裝麵按DIN24240 A型,

   ISO4401和CETOP-RP 121 H底板

―彈簧對中或壓力對中

  彈簧或壓力偏置

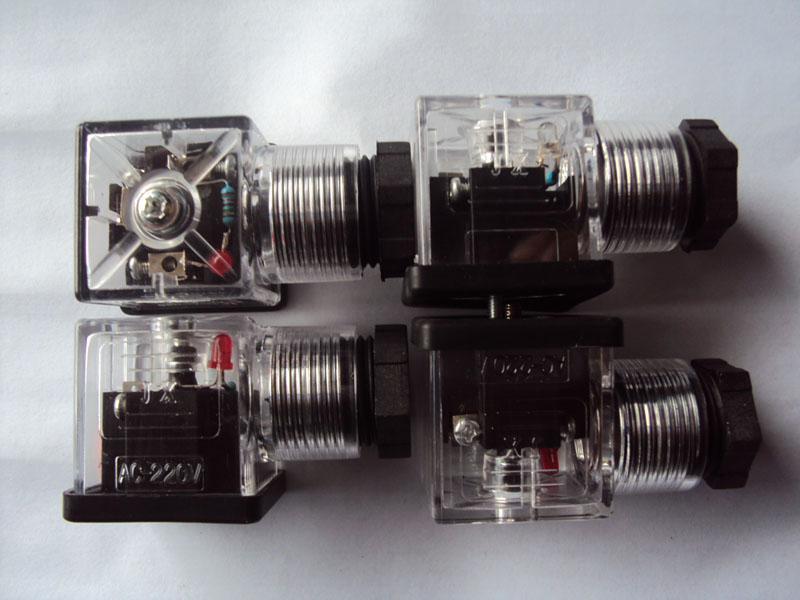

―濕式直流或交流電磁鐵

―主閥芯行程限位，可選擇

―主閥P口預壓閥，可選擇

DSHG-04-2B2是滑閥①類，兩位或三位先導式電磁方向閥，適用於液壓系統。

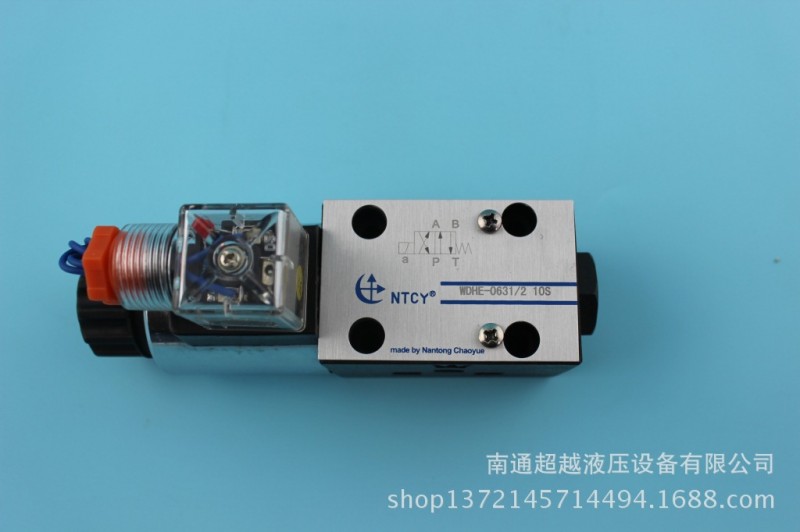

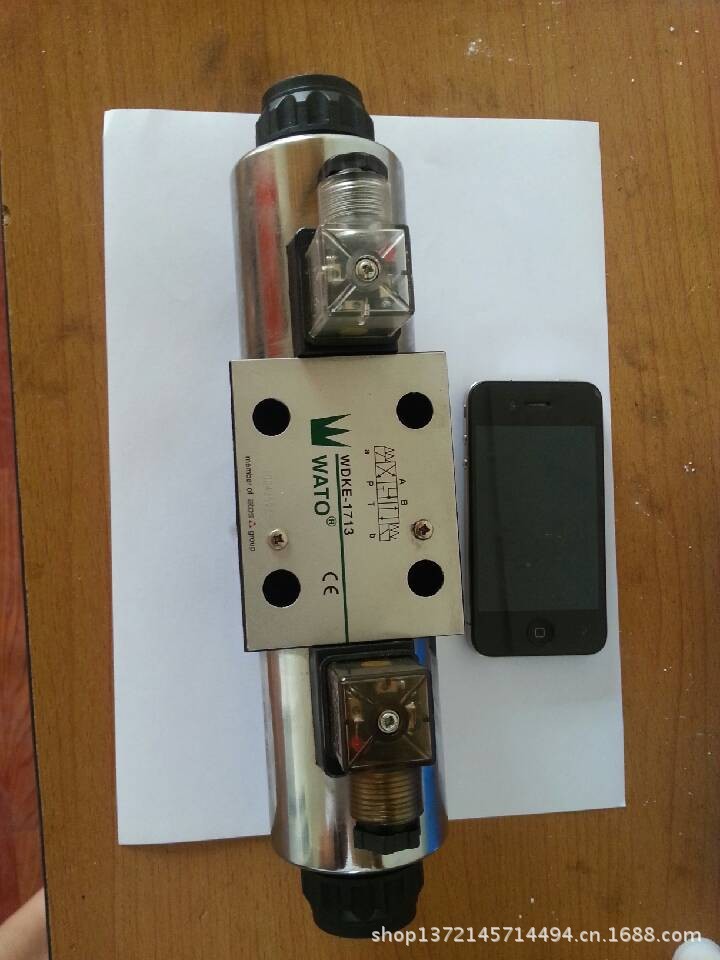

該閥是由一個值動式電磁閥②所控製：

優化油路通過閥的寬大溝槽回油箱，可獲得較低的壓力降。

在WDPHE，無需借助工具，便可方便的更換線圈。

堅固的結構適於野外作業。

安裝界麵：ISO4401標準，16和25通徑。

最大流量分別為：140、300、和650l/min。

壓力最高至350bar。

WDPHE-﹡﹡﹡﹡/E型：外控外泄

從外部單獨的回路經油口X提供控製油。控製油回油經油口Y由外部流回油箱。

WDPHE-﹡﹡﹡﹡/型：內控外泄

從主閥經油口P由內部提供控製油。控製油經油口Y由外部引回油箱。底板中油口X堵死。由內控至外控或由外控至內控轉換（通徑16）：拆下“a”電磁鐵側端蓋，取出螺堵，兩端換位。旋入螺堵，再將端蓋復位。

WDPHE-﹡﹡﹡﹡/D型：內控內泄

從主閥經油口P由內部提供控製油。控製油回油經油口T由內部流回油箱。底板中油口X和Y堵死。

WDPHE-﹡﹡﹡﹡/ED型：外控內泄

從外部單獨的回路經油口X提供控製油。控製油回油經油口T由內部流回油箱。底板中油口Y堵死。

1螺堵，M6 DIN906-8.8，3A/F-先導回油

2螺堵，M6 DIN906-8.8，3A/F-先導供油

3螺堵，M8×1 DIN906-8.8，4A/F-用於外密封

端蓋固定螺釘擰緊鈕矩MA:

通徑16:35Nm

通徑25:68Nm

先導閥擰緊鈕矩MA:

通徑10至25:9Nm

節流器

如果先導閥P口控製油流量必須加以限製，需采用插裝式節流器。插裝式節流器安裝在先導閥P口。
