加工定製 | 否 | 類型 | 調壓閥 | 材質 | 鑄鐵 |
型號 | DBW10B-1-50/31.5 | 品牌 | JEYY | 適用范圍 | 起重運輸,建築機械,工程車輛,機床船舶冶金等等 |
產品別名 | 電磁溢流閥 | 適用介質 | 油品 | 公稱壓力 | 31,5(MPa) |
公稱通徑 | 10(mm) | 安裝形式 | 板式 | 工作溫度 | 常溫 |
類型(通道位置) | 二通式 | 連接形式 | 板式 | 零部件及配件 | 配件 |
流動方向 | 單向 | 驅動方式 | 電磁 | 形態 | 柱塞式 |
壓力環境 | 常壓 | 主體材料 | 鑄鐵 | 規格 | DBW-10B/50,DBW-20B/50,DBW-30B/50 |

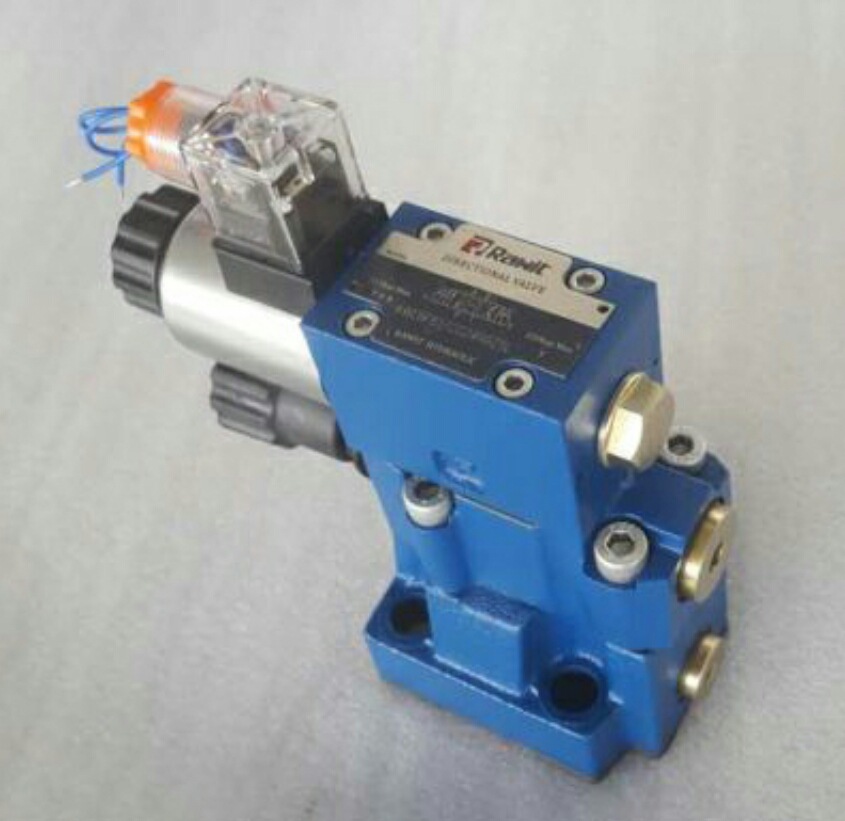

電磁溢流閥
DBW-10B/30 DBW-20B/30 DBW-30B/30
DBW-10A/30 DBW-20A/30 DBW-30A/30
DBW型電磁溢流閥是先導式控製的2級同心式溢流閥。導閥和主閥均為錐閥式結構。DBW型電磁閥可以控製系統的壓力並能在任意時刻使之卸荷。
一種液壓壓力控製閥。在液壓設備中主要起定壓溢流作用,穩壓,系統卸荷和安全保護作用。
定壓溢流作用:在定量泵節流調節系統中,定量泵提供的是恒定流量。當系統壓力增大時,會使流量需求減小。此時溢流閥開啟,使多餘流量溢回油箱,保證溢流閥進口壓力,即泵出口壓力恒定(閥口常隨壓力波動開啟)。
穩壓作用:溢流閥串聯在回油路上,溢流閥產生背壓,運動部件平穩性增加。
系統卸荷作用:在溢流閥的遙控口串接溢小流量的電磁閥,當電磁鐵通電時,溢流閥的遙控口通油箱,此時液壓泵卸荷。溢流閥此時作為卸荷閥使用。
安全保護作用:系統正常工作時,閥門關閉。隻有負載超過規定的極限(系統壓力超過調定壓力)時開啟溢流,進行過載保護,使系統壓力不再增加(通常使溢流閥的調定壓力比系統最高工作壓力高10%~20%)。
實際應用中一般有:作卸荷閥用,作遠程調壓閥,作高低壓多級控製閥,作順序閥,用於產生背壓(串在回油路上)。
溢流閥一般有兩種結構:1、直動型溢流閥 。2、先導式溢流閥。
對溢流閥的主要要求:調壓范圍大,調壓偏差小,壓力振擺小,動作靈敏,過載能力大,噪聲小。
故障原因
噪聲和振動
液壓裝置中容易產生噪聲的元件一般認為是泵和閥,閥中又以溢流閥和電磁換向閥等為主。產生噪聲的因素很多。溢流閥的噪聲有流速聲和機械聲二種。流速聲中主要由油液振動、空穴以及液壓沖擊等原因產生的噪聲。機械聲中主要由閥中零件的撞擊和磨擦等原因產生的噪聲。
(1)壓力不均勻引起的噪聲
先導型溢流閥的導閥部分是一個易振部位如圖3所示。在高壓情況下溢流時,導閥的軸向開口很小,僅0.003~0.006厘米。過流麵積很小,流速很高,可達200米/秒,易引起壓力分佈不均勻,使錐閥徑向力不平衡而產生振動。另外錐閥和錐閥座加工時產生的橢圓度、導閥口的臟物粘住及調壓彈簧變形等,也會引起錐閥的振動。所以一般認為導閥是發生噪聲的振源部位。
由於有彈性元件(彈簧)和運動質量(錐閥)的存在,構成瞭一個產生振蕩的條件,而導閥前腔又起瞭一個共振腔的作用,所以錐閥發生振動後易引起整個閥的共振而發出噪聲,發生噪聲時一般多伴隨有劇烈的壓力跳動。
(2)空穴產生的噪聲
當由於各種原因,空氣被吸入油液中,或者在油液壓力低於大氣壓時,溶解在油液中的部分空氣就會析出形成氣泡,這些氣泡在低壓區時體積較大,當隨油液流到高壓區時,受到壓縮,體積突然變小或氣泡消失;反之,如在高壓區時體積本來較小,而當流到低壓區時,體積突然增大,油中氣泡體積這種急速改變的現象。氣泡體積的突然改變會產生噪聲,又由於這一過程發生在瞬間,將引起局部液壓沖擊而產生振動。先導式溢流閥的導閥口和主閥口,油液流速和壓力的變化很大,很容易出現空穴現象,由此而產生噪聲和振動。
(3)液壓沖擊產生的噪聲
先導式溢流閥在卸荷時,會因液壓回路的壓力急驟下降而發生壓力沖擊噪聲。愈是高壓大容量的工作條件,這種沖擊噪聲愈大,這是由於溢流閥的卸荷時間很短而產生液壓沖擊所致在卸荷時,由於油流速急劇變化,引起壓力突變,造成壓力波的沖擊。壓力波是一個小的沖擊波,本身產生的噪聲很小,但隨油液傳到系統中,如果同任何一個機械零件發生共振,就可能加大振動和增強噪聲。所以在發生液壓沖擊噪聲時,一般多伴有系統振 動。
(4)機械噪聲
先導式溢流閥發出的機械噪聲,一般來自零件的撞擊和由於加工誤差等產生的零件磨擦。
在先導型溢流閥發出的噪聲中,有時會有機械性的高頻振動聲,一般稱它為自激振動聲。這是主閥和導閥因高頻振動而發生的聲音。它的發生率與回油管道的配置、流量、壓力、油溫(粘度)等因素有關。一般情況下,管道口徑小、流量少、壓力高、油液粘度低,自激振動發生率就高。
解決方法
減小或消除先導式溢流閥噪聲和振動的措施
一般是在導閥部分加置消振元件。
消振套一般固定在導閥前腔,即共振腔內,不能自由活動。
在消振套上都設有各種阻尼孔,以增加阻尼來消除震動。另外,由於共振腔中增加瞭零件,使共振腔的容積減小,油液在負壓時剛度增加,根據剛度大的元件不易發生共振的原理,就能減少發生共振的可能性。
消振墊一般與共振腔活動配合,能自由運動。消振墊正反麵都有一條節流槽,油液在流動時能產生阻尼作用,以改變原來的流動情況。由於消振墊的加入,增加瞭一個振動元件,擾亂瞭原來的共振頻率。共振腔增加瞭消振墊,同樣減少瞭容積,增加瞭油液受壓時的剛度,以減少發生共振的可能性。
在消振螺堵上設有蓄氣小孔和節流邊,蓄氣小孔中因留有空氣,空氣在受壓時壓縮,壓縮空氣具有吸振作用,相當於一個微型吸振器。小孔中空氣壓縮時,油液充入,膨脹時,油液壓出,這樣就增加瞭一個附加流動,以改變原來的流動情況。故也能減小或消除噪聲和振動。
另外,如果溢流閥本身的裝配或使用權用不當,也都會造成振動,產生噪聲。如三節同心式溢流閥,裝配時三節同心配合不當,使用時流量過大或過小,錐閥的不正常磨損等。在這種情況下,應認真檢查調整,或更換零件。
調壓失靈的原因
溢流閥在使用中有時會出現調壓失靈現象。先導式溢流閥調壓失靈現象有二種情況:一種是調節調壓手輪建立不起壓力,或壓力達不到額定數值;另一種調節手輪壓力不下降,甚至不斷升壓。出現調壓失靈,除閥芯因種種原因造成徑向卡緊外,還有下列一些原因:
第一是主閥體(2)阻尼器堵塞,油壓傳遞不到主閥上腔和導閥前腔,導閥就失去對主閥壓力的調節作用。因主閥上腔無油壓力,彈簧力又很小,所以主閥變成瞭一個彈簧力很小的直動型溢流閥,在進油腔壓力很低的情況下,主閥就打開溢流,系統就建立不起壓力。
壓力達不到額定值的原因,是調壓彈簧變形或選用錯誤,調壓彈簧壓縮行程不夠,閥的內泄漏過大,或導閥部分錐閥過度磨損等。
第二是阻尼器(3)堵塞,油壓傳遞不到錐閥上,導閥就失去瞭支主閥壓力的調節作用。阻尼器(小孔)堵塞後,在任何壓力下錐閥都不會打開溢流油液,閥內始終無油液流動,主閥上下腔壓力一直相等,由於主閥芯上端環形承壓麵積大於下端環形承壓麵積,所以主閥也始終關閉,不會溢流,主閥壓
一般參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
液壓參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
