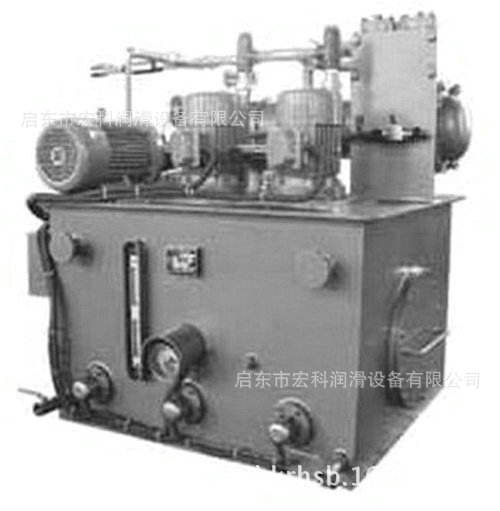

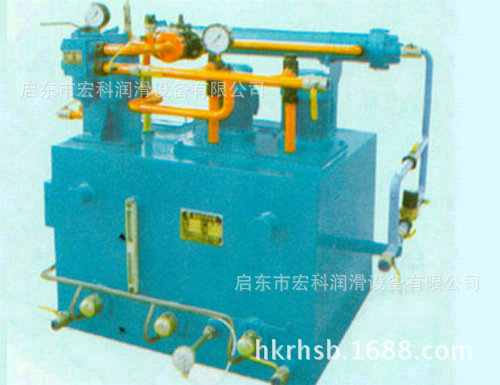

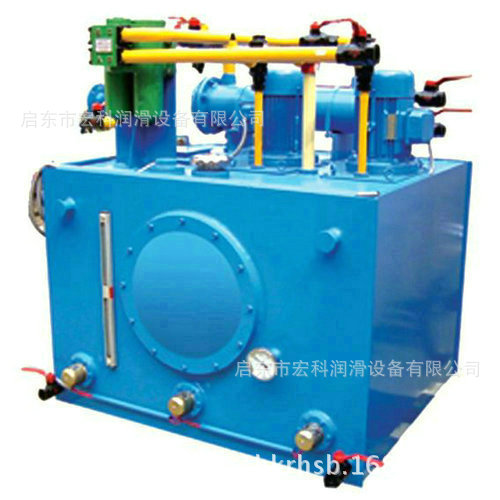

XYZ-G型稀油站(0.4MPa)

一、使用條件 本產品適用於稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISO VG22～VG460)。 稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。 二、工作原理 工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多餘的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由於某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控製器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控製器調節，發出事故警報。 雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或更換濾片。 油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定最高和最低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警並開冷卻器。 ≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，機表盤尚多一檢測冷卻器進出水管壓差的機表，其主要部件均另外裝於基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。   三、結構特點 　　a）設有備用油泵，可保證向潤滑點連續供油。 　　b）過濾器放在冷卻器之前，可提高過濾和通過能力；更適合較高粘度的潤滑介質。 　　c）采用雙筒式過濾器，可不停車進行濾芯的清洗和更換。 　　d）采用列管式油冷卻器，冷卻效果好，阻力小，便於維修。 　　e）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保證油液清潔度及提高潤滑部件壽命。 　　f）配有機表盤和電控箱，觀察運行參數方便，可實現自動控製和事故報警。   四、技術參數 型 號 XYZ XYZ XYZ XYZ XYZ XYZ XYZ XYZ XYZ XYZ XYZ XYZ -6G -10G -16G -25G -40G -63G -100G -125G -250G -400G -630G -1000G 供油壓力(MPa)             ≤0.4           公稱流量(L/min) 6 10 16 25 40 63 100 125 250 400 630 1000 供油溫度(℃)             40±3           油箱容積(m3) 0.15   0.63   1   1.6   6.3 10 16 25 過濾麵積(m2) 0.05   0.13   0.19   0.4   0.52 0.83 1.31 2.2 換熱麵積(m2) 0.6   3   4   6   24 35 50 80 冷卻水耗量(m3/h) 0.36 0.6 1 1.5 3.6 5.7 9 11.25 12～22.5 20～36 30～56 60～90 電加熱器 功率(kW) 2   12   12   24   / / / / 電壓(V)       220                 蒸汽耗量(m3/h) /   /   /   /   100 160 250 400 電動機 型 號 JW7124-B5   Y90S-4-B5   Y100L1-4-B5   Y112M-4-B5   Y132S-4 Y132M-4 Y160L-4 Y180L-4 功率(kW) 0.55   1.1   2.2   4   5.5 7.5 15 22 轉速(r/min) 1400   1400   1430   1440   1440 1440 1460 1470 重 量(kg) 308 309 628 629 840 842 1260 1262 3980 5418 8750 12096   五、外形圖 圖1-1-1 XYZ-6G～XYZ-125G 稀油站外形圖 六、外形尺寸 型 號 DM d A B H L L1 L2 B1 B2 B3 E B4 F H1 H2 H3 H4 H5 H6 d1 XYZ-6G 25 G1/2″ 700 550 450 890 190 20 255 220 742 213 150 0 800 550 268 80 268 380 G3/4″ XYZ-10G XYZ-16G 50 G1″ 1000 900 700 1371 256 30 410 363 1120 285 175 35 1120 855 350 130 350 580 G1″ XYZ-25G XYZ-40G 50 G11/4″ 1200 1000 850 1545 235 30 470 390 1244 290 248 60 1360 990 355 160 355 740 G1″ XYZ-63G XYZ-100G 80 G11/2″ 1500 1200 950 2198 390 32 560 444 1400 305 170 100 1500 978 355 180 375 820 G11/4″ XYZ-125G XYZ-250G～1000G 稀油站外形及安裝尺寸 型號 回油通徑 出油通徑 進出水口 A B H A1 A2 A3 A4 A5 XYZ-250G 125 65 65 3300 1600 1200 4295 442 100 560 945 XYZ-400G 150 80 100 3600 2000 1500 4655 492 100 572 800 XYZ-630G 200 100 100 4300 3600 1600 5900 560 170 750 1445 XYZ-1000G 250 125 200 5300 2600 1900 7360 630 235 1285 2000 型號 B1 B2 B3 B4 B5 B6 H1 H2 H3 H4 蒸汽介面 XYZ-250G 3235 2355 570 364 1960 300 2172 1600 1050 1850 G1 XYZ-400G 3690 2650 750 907 2230 300 2275 1750 1300 1965 XYZ-630G 4672 3017 1020 320 2700 390 2425 2067 1400 2080 XYZ-1000G 4803 3207 1000 500 2720 450 2755 2285 1680 2480   七、XYZ-250G～1000G稀油站地基尺寸 圖1-1-3 XYZ-250G～1000G 稀油站地基圖 稀油站地基尺寸表 型號 A A1 A2 A3 A4 A5 A6 A7 A8 A9 B B1 B2 XYZ-250G 3200 292 660 440 328 1900 1350 713 610 200 1600 1960 200 XYZ-400G 3500 385 590 510 370 2050 1420 830 633 200 2000 2230 85 XYZ-630G 4200 5590 825 575 295 2500 1610 900 800 200 2600 2700 240 XYZ-1000G 5190 840 860 640 100 2800 2120 1200 1340 500 2600 2720 55 型號 B3 B4 B5 B6 B7 槽鋼規格 M1 M2 a D H n XYZ-250G 377 2154 380 420 550 12# M20 M16 800 300 286 4 XYZ-400G 495 1502 380 440 600 12# M20 M16 875 320 315 4 XYZ-630G 630 2730 420 480 640 12# M20 M20 840 400 260 5 XYZ-1000G 860 1690 420 550 710 20a# M20 M20 8650 600 330 6   八、型號標註方法

九、原 理 圖
圖1-1-5 XYZ-250G～XYZ-1000G 稀油站原理圖
十、 外部接線圖
1、XYZ-6G～125G 稀油站電控箱外接端子接線圖
2、XYZ-250G～1000G 稀油站電控箱外接端子接線圖
十一、 電控櫃、機表盤
圖1-1-6 XYZ-6G～XYZ-125G 稀油站電控櫃外形圖
標牌文字說明：
序 號 標牌文字 序 號 標牌文字 1 測溫指示 11 停止二號泵 2 一號泵工作 12 起動加熱器 3 二號泵工作 13 停止加熱器 4 加熱器工作 14 試 響 5 壓力過低 15 消除警報 6 油位過高 16 一號泵為主、二號泵備用 7 油位過低 17 單獨起動一、二號泵 8 起動一號泵 18 二號泵為主、一號泵備用 9 停止一號泵 19 油泵選擇 10 起動二號泵 20 測油點選擇
	圖1-1-7 XYZ-6G～XYZ-125G 稀油站機表盤外形圖
XYZ-250G～XYZ-1000G 稀油站電控櫃及機表盤
圖1-1-8 XYZ-250G～XYZ-1000G 稀油站電控櫃外形圖
標牌文字說明：
序 號 標牌文字 序 號 標牌文字 1 測溫指示 10 起動二號泵 2 一號泵工作 11 停止二號泵 3 二號泵工作 12 試 響 4 油溫過高 13 消除警報 5 壓力過低 14 一號泵為主、二號泵備用 6 油位過高 15 單獨起動一、二號泵 7 油位過低 16 二號泵為主、一號泵備用 8 起動一號泵 17 油泵選擇 9 停止一號泵 18 測溫點選擇
	圖1-1-9 XYZ-250G～XYZ-1000G 稀油站機表盤外形圖
十一、訂貨說明
1、訂貨標記示例： 　　　如訂購上述JB/ZQ/T4147-91標準的稀油站則作如下標記： 　　　例如：訂購公稱流量125L/min 的稀油站則標記為： 　　　XYZ-125G稀油站（JB/ZQ/T4147-91） 　　　若訂購公稱流量400L/min 但不帶冷卻器的稀油站 　　　XYZ-400A稀油站（JB/ZQ/T4147-91） 　　　註：“A”取代“G”為不帶冷卻器的稀油站。 　2、若換熱器采用板式冷卻器，請在訂貨合同中註明，外形圖及地基尺寸需作相應改變。 　3、標準稀油站為成套供應，帶電控櫃及機表盤，若不帶電控櫃或機表盤，請在訂貨合同中說明：若要求PLC控製，也請說 　　 明，並根據要求另行議價。 　4、稀油站的潤滑油牌號和粘度，過濾精度也需註明，若過濾精度高於0.08mm或對濾芯材質有要求的也應說明，價格相應 　　 變化。 　5、對稀油站有特殊要求的，應作非標訂貨，價格協商確定。
